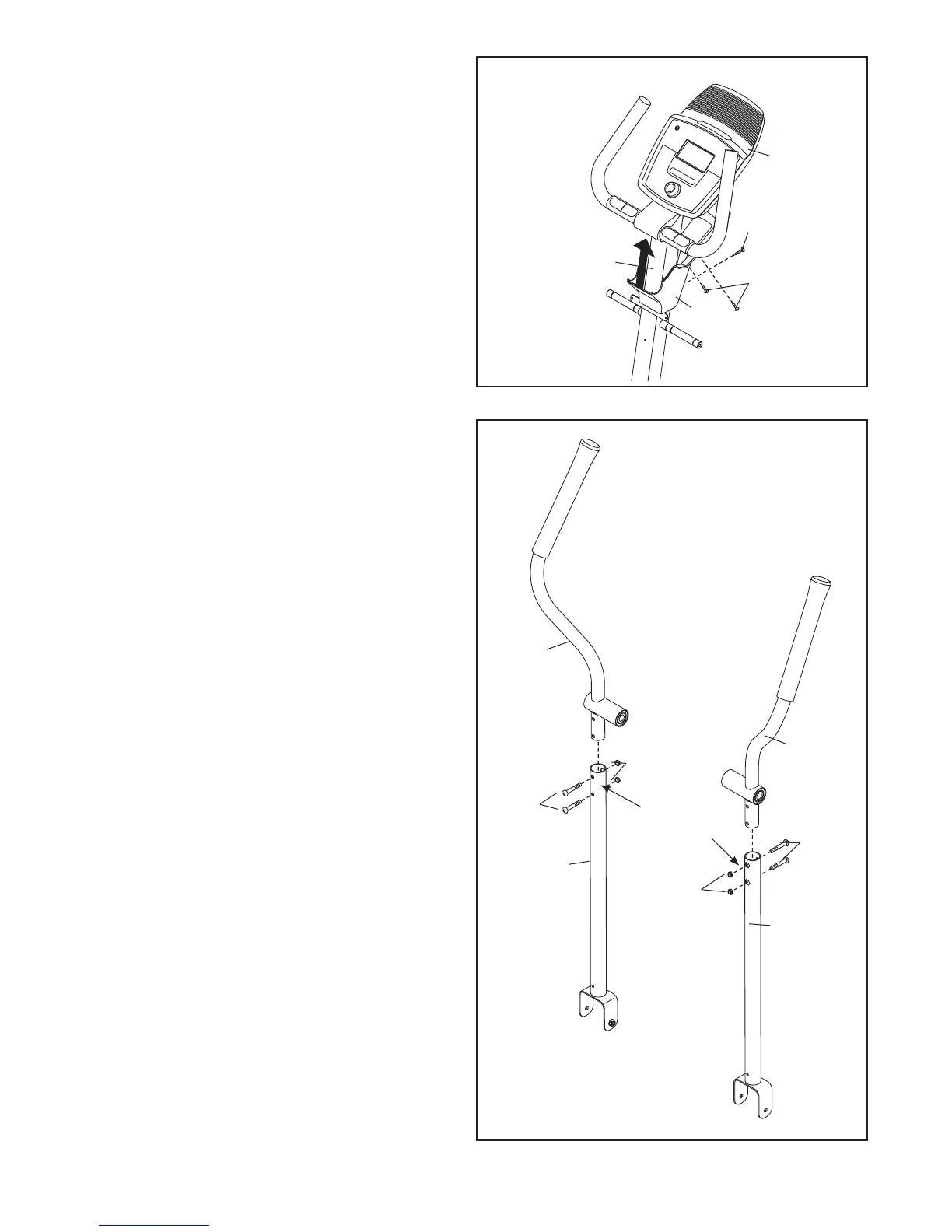

7. Wśliźnij obudowę konsoli (32) w górę na konsolę
(4).
Przymocuj obudowę konsoli (32) do wspornika
(2) za pomocą wkrętu M4 x 16mm (92).
Następnie przymocuj obudowę konsoli (32) do
konsoli (4) za pomocą dwóch wkrętów M4 x
16mm (92).
7
4
2
32
92
92
8. Odnajdź lewe i prawe ramię górnego korpusu
(8, 9).
Umieść lewe ramię górnego korpusu (8) i
podporę górnego korpusu (6) jak pokazano na
ilustracji. Upewnij się, że sześciokątne otwory
znajdują się we wskazanych miejscach.
Włóż lewe ramię górnego korpusu (8) do pod-
pory górnego korpusu (6).
Przymocuj lewe ramię górnego korpusu (8)
za pomocą dwóch śrub M8 x 45mm (76) i
dwóch przeciwnakrętek M8 (77). Upewnij się,
że przeciwnakrętki znajdują się wewnątrz
otworów sześciokątnych. Nie dokręcaj
jeszcze śrub z łbem półkolistym.
Przymocuj prawe ramię górnego korpusu (9)
do drugiej podpory górnego korpusu (6) w
ten sam sposób.
8
Otwory
sześciokątne
8
6
6
9
77
77
76
76
