8

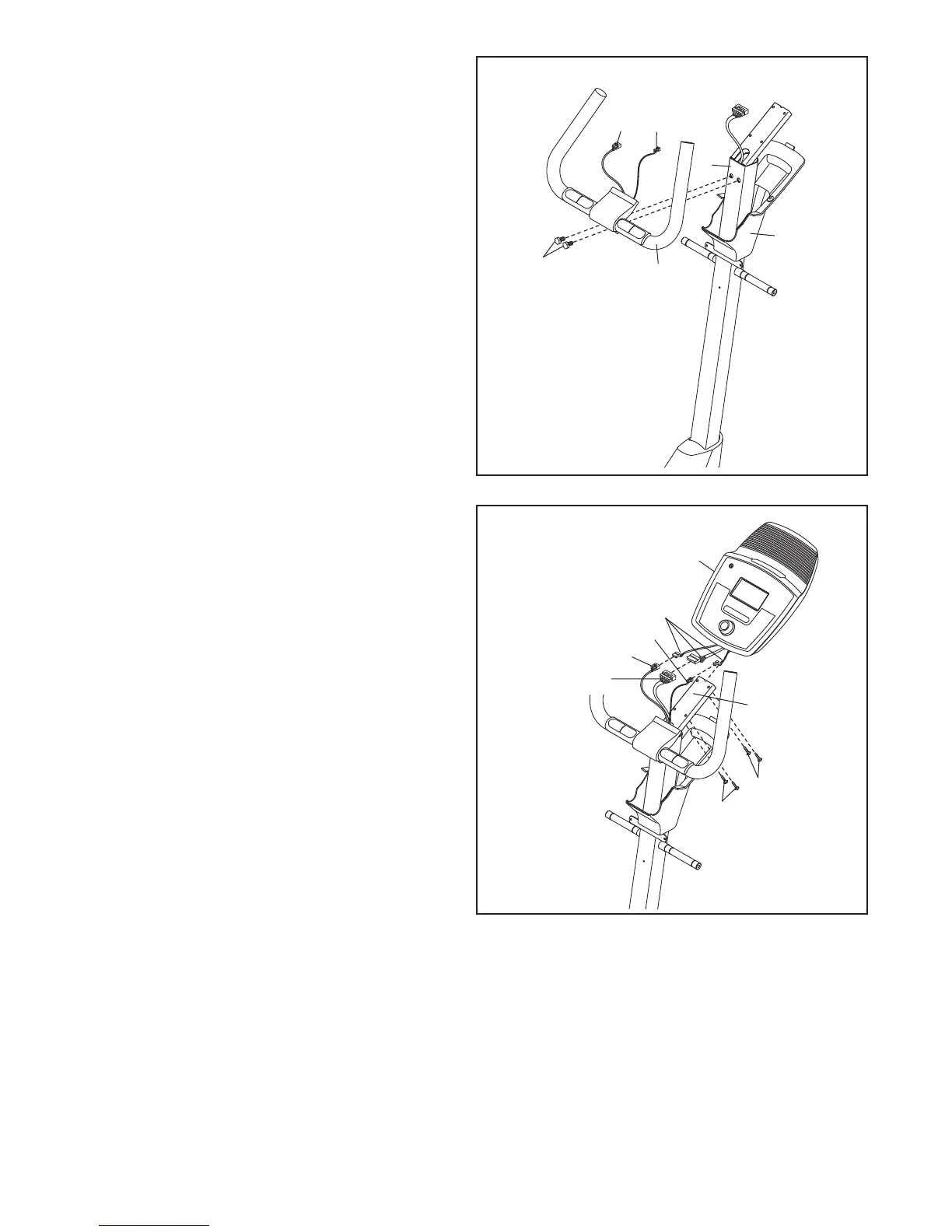

5. Umieść obudowę konsoli (32) jak pokazano na
ilustracji. Następnie wśliźnij obudowę konsoli na
wspornik (2).
Umieść rękojeść (39) tak, jak pokazano na ilus-
tracji. Upewnij się, że wyciągnąłeś przewód
czujnika tętna (28) i przewód czujnika tętna
na klatkę piersiową (103) z rękojeści.
Pomocna wskazówka: Unikaj ściśnięcia prze-
wodów. Przymocuj rękojeść (39) do wspornika
(2) za pomocą dwóch wkrętów M10 x 20mm
(79).
79
Unikaj ściśnięcia
przewodów
5
2
6
4
2
6. Podczas gdy druga osoba trzyma konsolę (4)
w pobliżu wspornika (2), przyłącz przewody
konsoli do przewodów (42), przewodu czujnika
tętna (28) i przewodu czujnika tętna na klatkę
piersiową (103).
Włóż zwisające przewody do wspornika (2) lub
do konsoli (4).
Pomocna wskazówka: Unikaj ściśnięcia prze-
wodów. Przymocuj konsolę (4) do wspornika (2)
za pomocą czterech wkrętów M4 x 28mm (99).
28
103
32
39
99
99
Unikaj ściśnięcia
przewodów
Przewody konsoli
42
103
28
