NordicTrack E4.1 Elliptical - Assembly

6

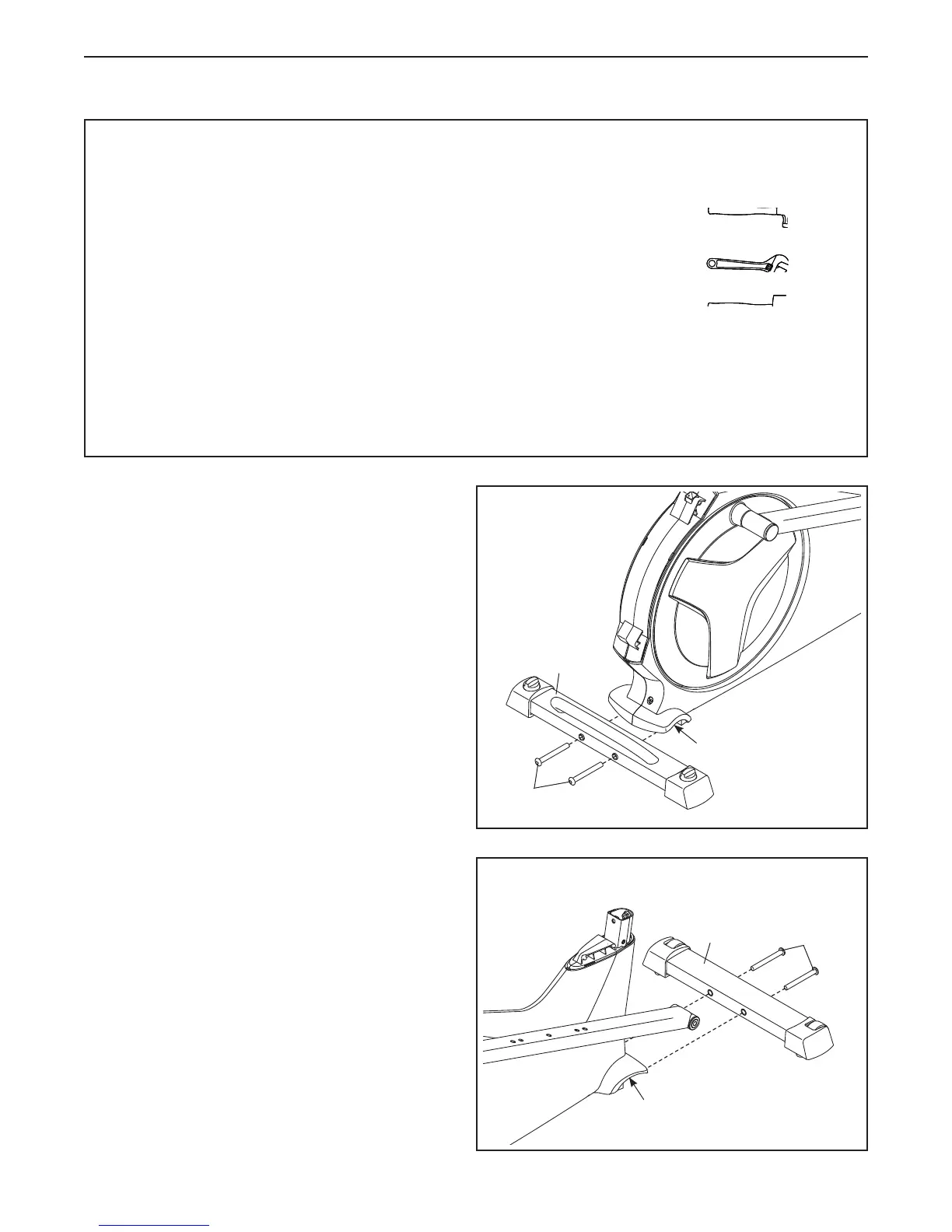

1. În timp ce a doua persoană ridică partea din
spate a Cadrului (1), ataşaţi Stabilizatorul Spate
(70) pe Cadru folosind două Şuruburi M10 x
95mm (82).
2. În timp ce a doua persoană ridică partea din faţă
a Cadrului (1), ataşaţi Stabilizatorul Faţă (73) pe
cadru folosind două Şuruburi M10 x 95mm (82).
70
82
1
1
2
1
82
73
• Pentru asamblare sunt necesare două persoane.
• Aşezaţi toate piesele într-un spaţiu liber şi
îndepărtaţi materialele de ambalare. Nu arun- Nu arun-Nu arun-
caţi materialele de ambalare până la terminarea
asamblării.
• Pentru identicarea componentelor de mici
dimensiuni, consultaţi pagina 5.
• Componentele din stânga sunt marcate cu “L”
sau “Left” iar componentele din dreapta sunt
marcate cu “R” sau “Right.”
• Pentru identicarea componentelor de mici
dimensiuni, consultaţi pagina 5.
• Pe lângă instrumentul(instrumentele) inclus(e),
pentru asamblare sunt necesare următoarele
unelte:
o şurubelniţă Phillips
o cheie reglabilă
un ciocan din cauciuc
Asamblarea poate  mai uşoară dacă aveţi la
dispoziţie un set de chei. Pentru a preveni deteri- Pentru a preveni deteri-Pentru a preveni deteri-
orarea pieselor, nu folosiţi unelte electrice. Pentru
a preveni deteriorarea componentelor, nu folosiţi
unelte electrice.
ASAMBLAREA
