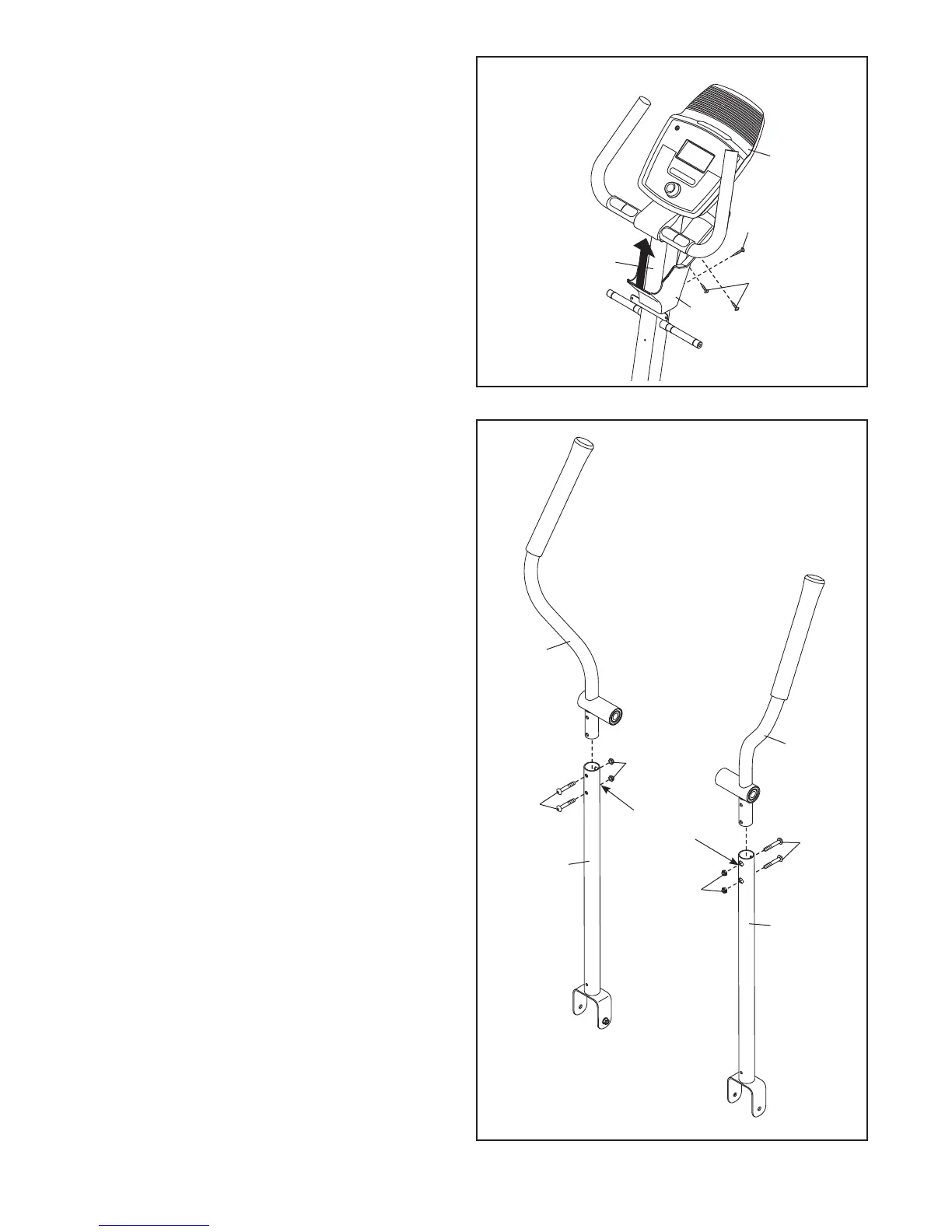

7. Підтягніть кришку консолі (32) вверх до кон-
солі (4).
Приєднайте кришку консолі (32) до стойки
(2) гвинтом M4 x 16мм (92).
Після цього прикріпіть кришку консолі (32)
до консолі (4) двома гвинтами M4 x 16мм
(92).
7
4
2
32
92
92
8. Визначте ліву і праву верхні частини рухомих
важелів (8, 9).
Розташуйте ліву верхню частину рухомого
важеля (8) та нижню частину ручку (6) як
зображено на малюнку. Переконайтесь, що
шестикутні отвори перебувають у визна-
ченому місці.
Вставте ліву верхню частину рухомого
важеля (8) у нижню частину рухомого
важеля (6).
Зафіксуйте ліву верхню частину рухо-
мого важеля (8) двома болтами M8 x
45мм (76) і двома контргайками M8 (77).
Переконайтесь, що контргайки перебува-
ють в шестикутних отворах. Поки що ще
не затягуйте болти з круглою головкою.
Приєднайте праву верхню частину рухо-
мого важеля (9) до іншої нижньої частини
рухомого важеля (6) тим самим чином.
8
Шестикутні
отвори
8
6
6
9
77
77
76
76
