NordicTrack E4.2 Elliptical Bedienungsanleitung

10

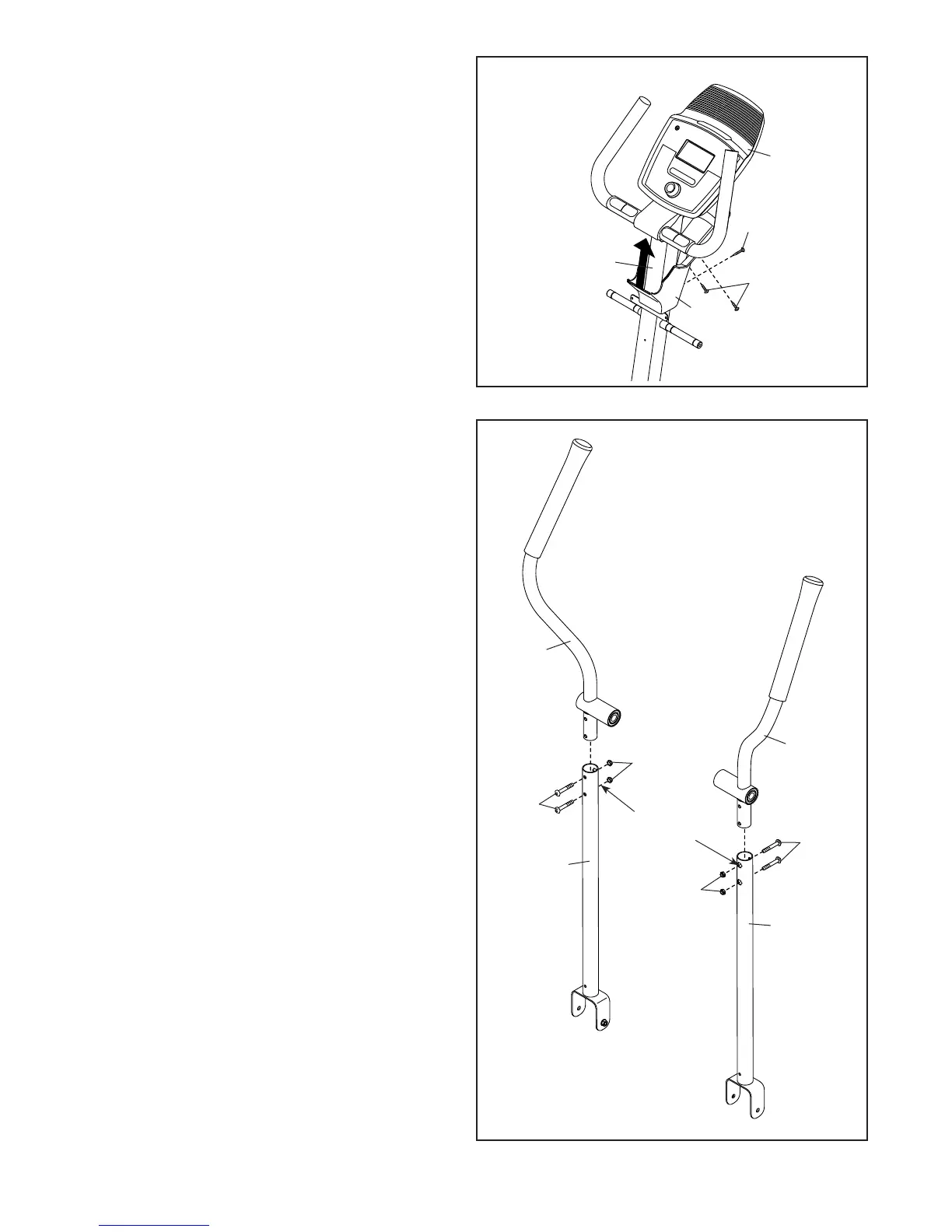

8. Schieben Sie die Computerabdeckung (32) nach
oben bis zum Computer (4).
Befestigen Sie die Computerabdeckung (32) mit
einer M4 x 16mm Schraube (92) am Pfosten (2).
Befestigen Sie dann die Computerabdeckung
(32) mit zwei M4 x 16mm Schrauben (92) am
Computer (4).
8
4
2
32
92
92
9. Finden Sie den linken und den rechten
Oberkörperarm (8, 9).
Legen Sie den linken Oberkörperarm (8) und
ein Oberkörperbein (6) wie angezeigt aus.
Achten Sie darauf, dass sich die sechsecki-
gen Löcher an den angedeuteten Stellen
befinden.
Stecken Sie den linken Oberkörperarm (8) mit
dem linken Oberkörperbein (6) zusammen.
Befestigen Sie den linken Oberkörperarm (8)
mit zwei M8 x 45mm Bolzen (76) und zwei M8
Kontermuttern (77). Achten Sie darauf, dass
sich die Kontermuttern in den sechseckigen
Löchern befinden. Ziehen Sie die Bolzen
noch nicht fest.
Befestigen Sie den rechten Oberkörperarm
(9) auf die gleiche Weise am anderen
Oberkörperbein (6).
9
Sechseckige
Löcher
8
6
6
9
77
77
76
76
