5
M10 x 48mm Schraube
(75)–6
M10 x 95mm Schraube (82)–4
M4 x 28mm
Schraube (99)–4
M8 x 45mm Bolzen
(76)–4
M4 x 16mm
Schraube (92)–6
M10 x 20mm
Schraube (79)–6
M8 x 20mm
Schraube(80)–2
Ansatzbolzen (31)–2
M8 Scheibe
(33)–2
M10 Federring
(78)–10
M8 Kontermutter
(77)–4

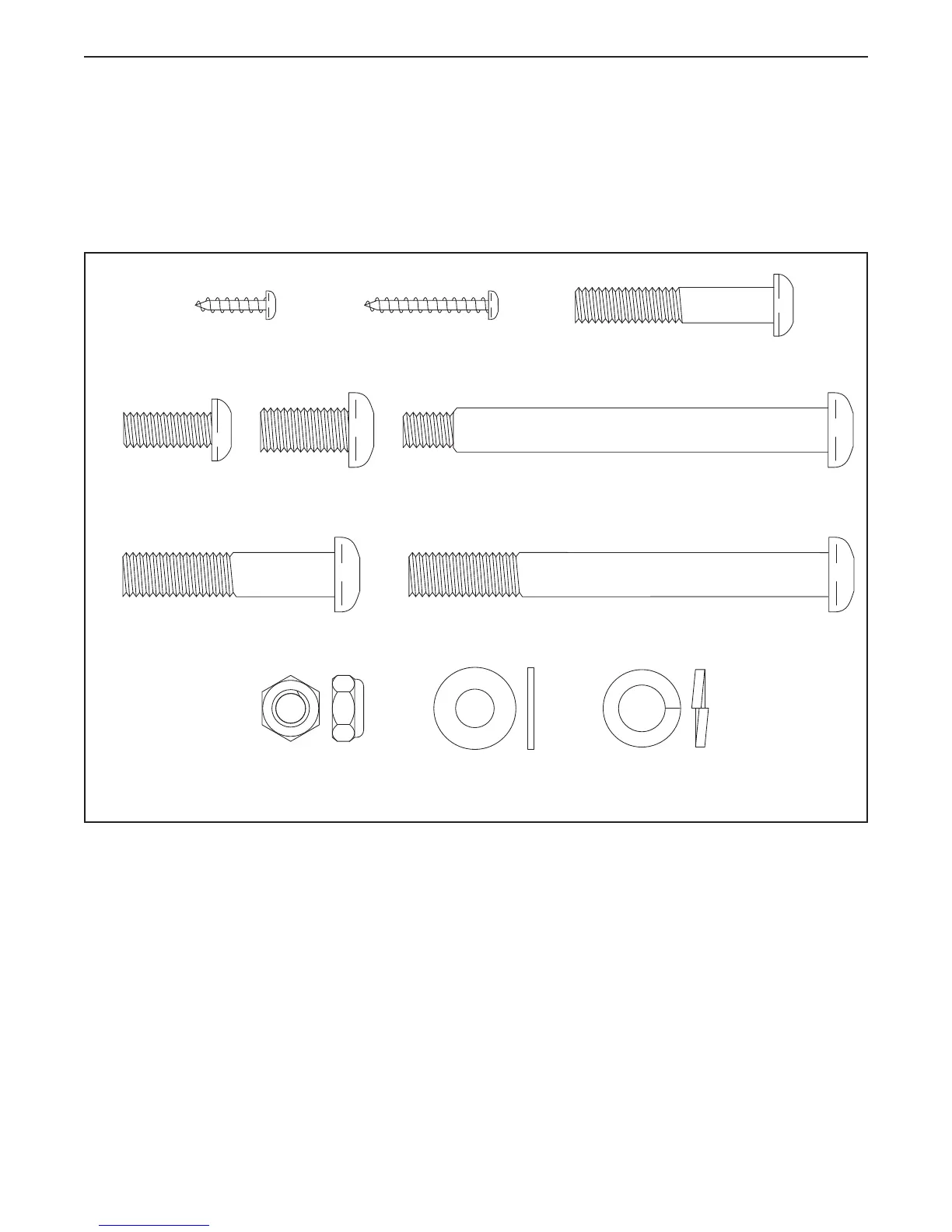

DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE
Beziehen Sie sich auf die Abbildungen unten, um die kleinen Teile, die in der Montage verwendet werden, zu
identifizieren. Die Zahlen in Klammern sind die Bestellnummern, welche mit den Zahlen der TEILELISTE am
Ende dieser Bedienungsanleitung übereinstimmen. Die Zahl hinter der Klammer gibt an, wieviele solche Teile
bei der Montage gebraucht werden. Anmerkung: Sollte sich ein Teil nicht im Teilesack befinden, sehen Sie
erst nach, ob es nicht schon angebracht worden ist. Möglicherweise sind auch einige Extrateile beigelegt
worden.
