5. Schieben Sie den Pfosten (2) auf den Rahmen
(1) auf. Tipp: Eine zweite Person soll die
obere Schutzabdeckung (37) so halten, dass
sie nicht im Weg ist.
Tipp: Vermeiden Sie ein Abklemmen des
Kabelbaums (42). Befestigen Sie den Pfosten
(2) mit vier M10 x 20mm Schrauben (79) und
vier M10 Federringen (78).
Schieben Sie die obere Schutzabdeckung (37)
nach unten und drücken Sie diese auf den
Rahmen (1) hinauf.
5
1
1
78
78
79
79
1
2
42
Draht-
befestigung
Vermeiden Sie ein
Abklemmen des
Kabelbaums (42)
4. Legen Sie den Pfosten (2) und die Obere
Schutzabdeckung (37) wie angezeigt aus.
Schieben Sie die obere Schutzabdeckung nach
oben auf den Pfosten auf.
Eine zweite Person soll den Pfosten (2) an den
Rahmen (1) hinhalten.

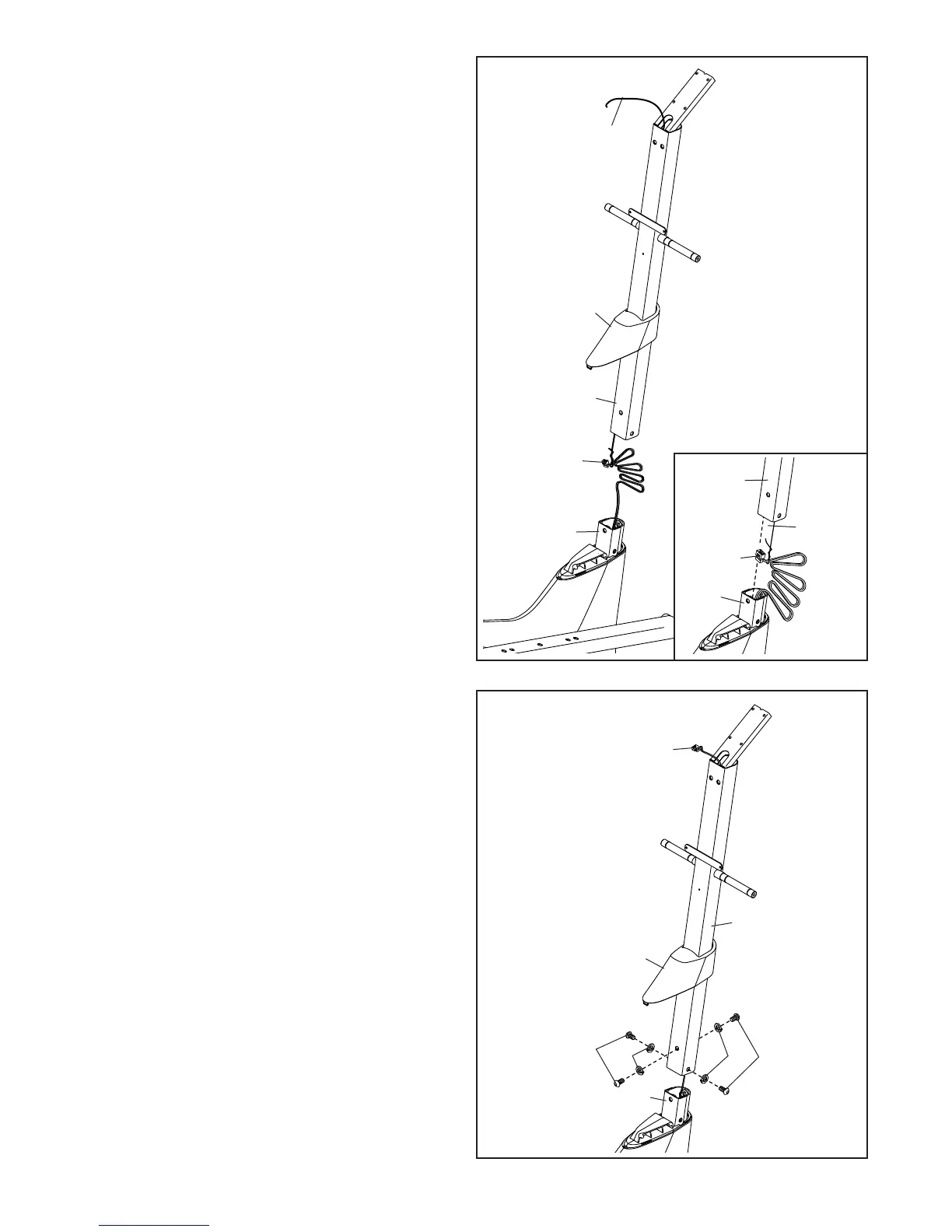

Siehe die Detailzeichnung. Finden
Sie die Drahtbefestigung innerhalb des
Pfostens (2). Binden Sie das untere Ende
der Drahtbefestigung an den Kabelbaum
(42). Ziehen Sie dann das obere Ende der
Drahtbefestigung nach oben und aus dem
oberen Ende des Pfostens heraus.
Tipp: Um ein Hineinfallen der Drähte in den
Pfosten (2) zu vermeiden, befestigen Sie den
Kabelbaum mit der Drahtbefestigung.
