12

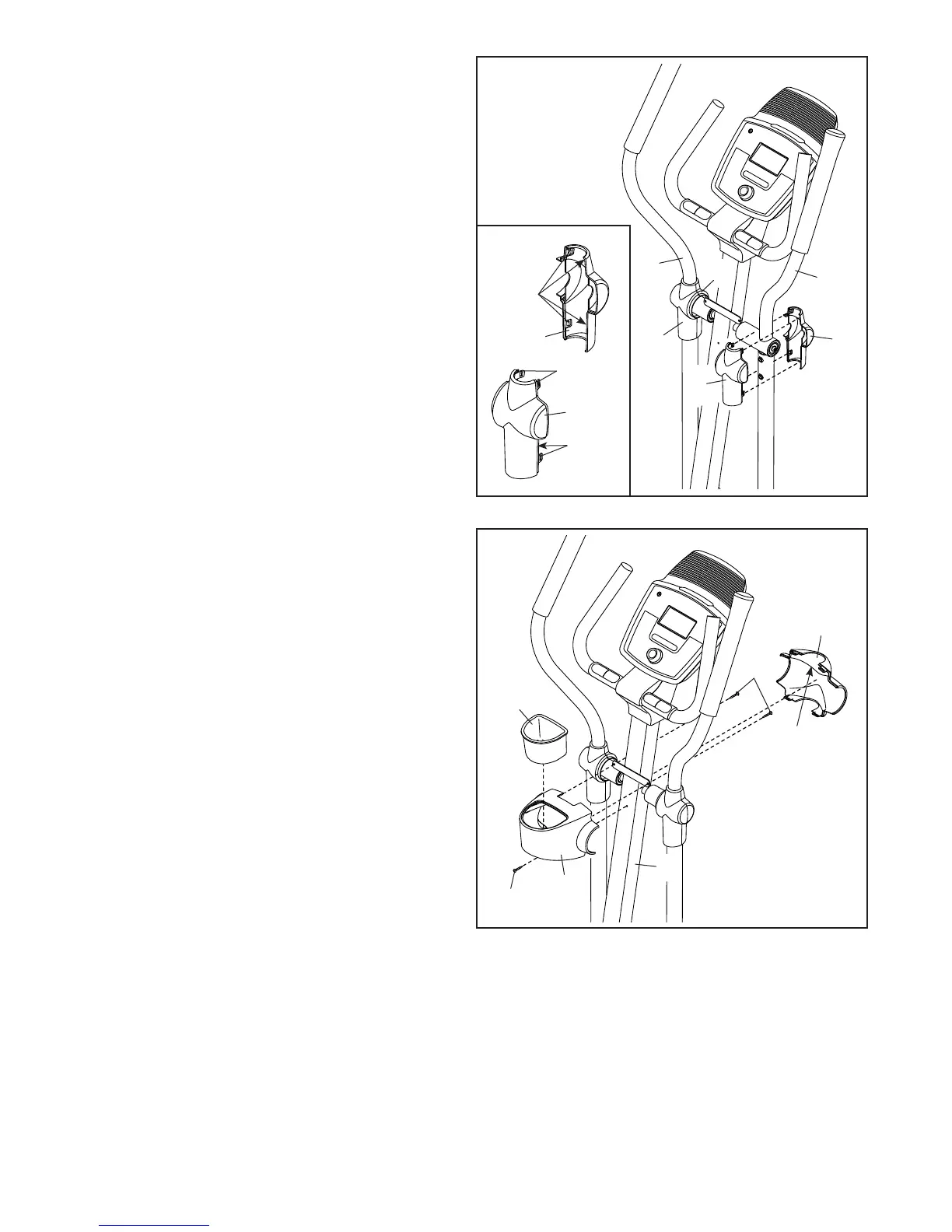

12. Si veda il disegno nel riquadro. Localizzare
un Copriperno A (19) provvisto di ganci e un
Copriperno B (22) provvisto di linguette.
Inserire a pressione un Copriperno A (19) e un
Copriperno B (22) intorno al Manubrio Esterno
Destro (9).
Ripetere questa fase per l’altro lato
dell’attrezzo ellittico.
Suggerimento: verificare che i Copriperno
(19, 22) siano posizionati nel modo indicato.
12
22
22
19
13
13. Fissare il Copri Montante Posteriore (3) al
Montante (2) con tre Viti M4 x 16mm (92).
Orientare il Copri Montante Anteriore (16) in
modo che la freccia indicata sia rivolta verso
l’alto.
Inserire a pressione il Copri Montante Anteriore
(16) nel Copri Montante Posteriore (3).
Inserire a pressione il Porta Bottiglia (5) nel
Copri Montante Posteriore (3).
9
8
19
92
5
92
16
Freccia
3
2
Ling-
uette
Ganci
Ganci
19
22
