NordicTrack E4.2 Elliptical - Applicare una Piccola Quantità DI Lubrificante a; Destro del Montante (2

11

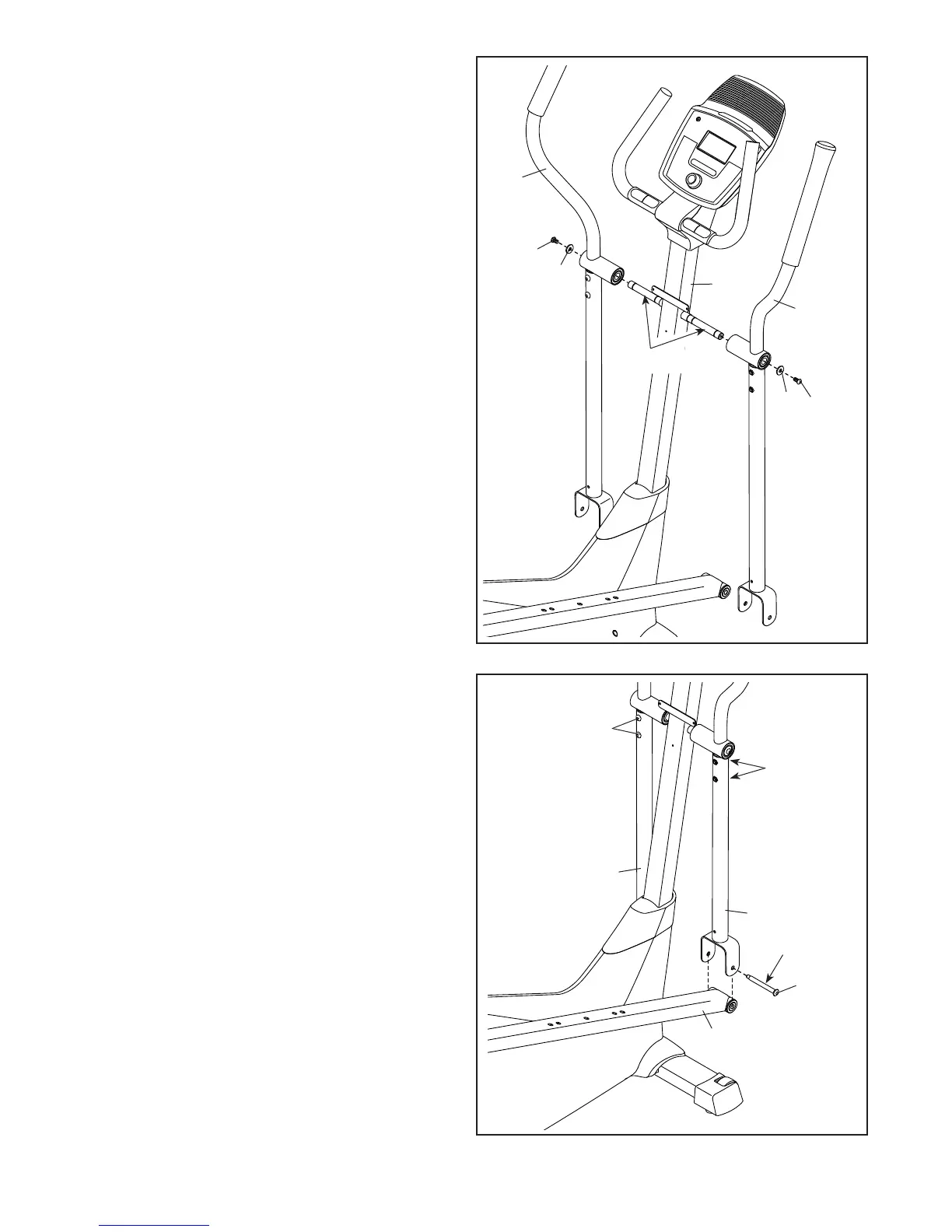

10. Applicare uno strato abbondante del lubrificante
in dotazione agli assi del Montante (2) utiliz-
zando una bustina di plastica per evitare di
sporcarsi le dita.
Orientare i Manubri Esterni Sinistro e Destro (8,
9) nel modo indicato e infilarli ai lati sinistro e
destro del Montante (2).
Fissare ciascun Manubrio Esterno (8, 9) con una
Vite M8 x 20mm (80) e una Rondella M8 (33).
10
2
33
80
31
76
76
49
80
33
11
8
9
6
6
Lubrificante
Lubrificante
11. Applicare una piccola quantità di lubrificante a
un Bullone con Collare (31).
Mentre un’altra persona sorregge la parte ante-
riore del Braccio Pedale Destro (49) all’interno
della staffa sul Montante Manubrio Esterno
destro (6), inserire il Bullone con Collare (31)
attraverso il Montante Manubrio Esterno destro e
il Braccio Pedale Destro.
Serrare il Bullone con Collare (31) nel dado sal-
dato sul Montante Manubrio Esterno (6) destro.
Ripetere questa operazione per fissare il
Braccio Pedale Sinistro (non raffigurato) al
Montante Manubrio Esterno (6) sinistro.
Serrare i Bulloni M8 x 45mm (76).
