10

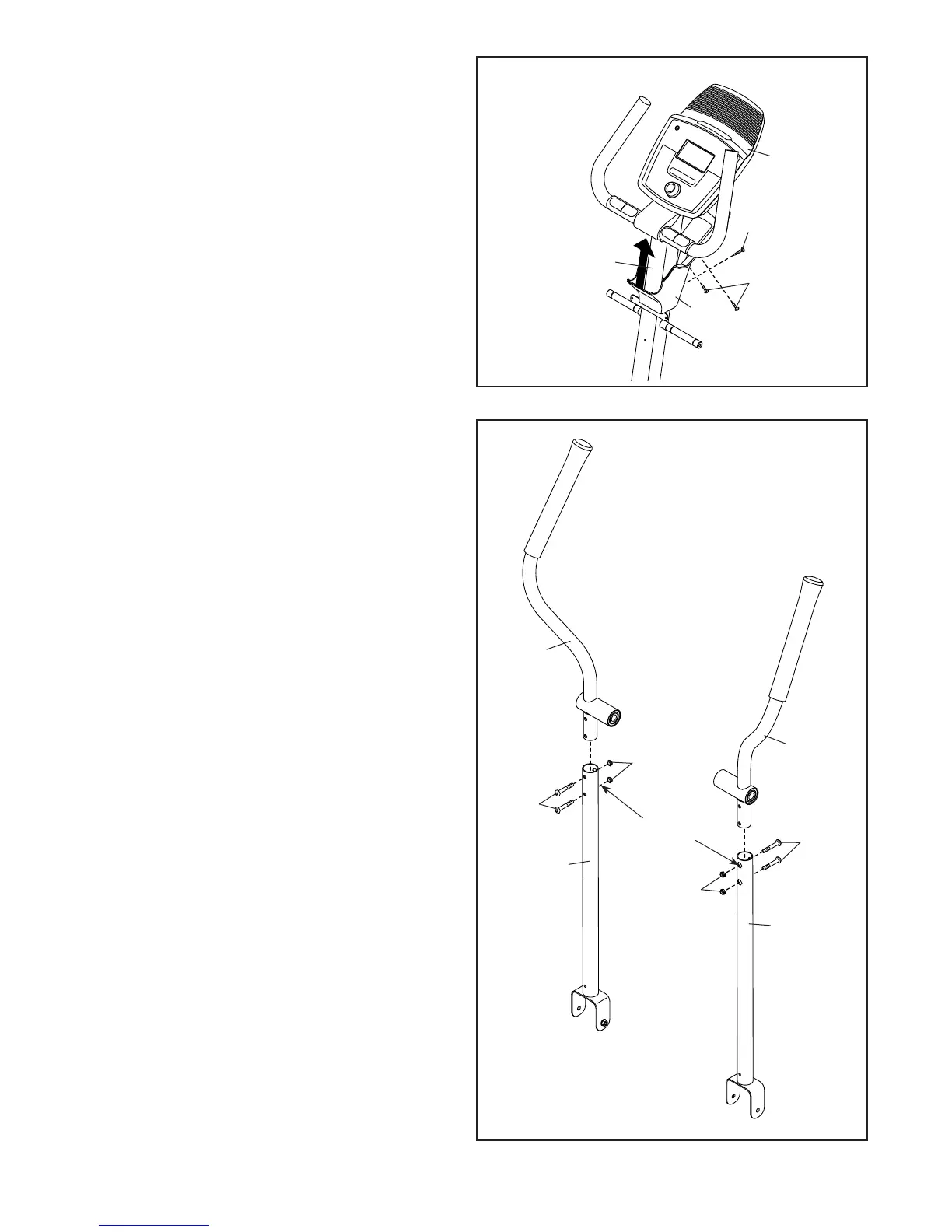

8. Far scorrere il Copri Consolle (32) verso l’altro
avvicinandolo alla Consolle (4).
Fissare il Copri Consolle (32) al Montante (2)
con una Vite M4 x 16mm (92).
Quindi, fissare il Copri Consolle (32) alla
Consolle (4) con due Viti M4 x 16mm (92).
8
4
2
32
92
92
9. Individuare i Manubri Esterni Sinistro e Destro
(8, 9).
Orientare il Manubrio Esterno Sinistro (8) e un
Montante Manubrio Esterno (6) nel modo indi-
cato. Accertare che i fori esagonali si trovino
nella posizione indicata.
Inserire il Manubrio Esterno Sinistro (8) nel
Montante Manubrio Esterno (6).
Fissare il Manubrio Esterno Sinistro (8) con due
Bulloni M8 x 45mm (76) e due Controdadi M8
(77). Verificare che i Controdadi siano inseriti
nei fori esagonali. Non serrare i Bulloni in
questa fase.
Fissare il Manubrio Esterno Destro (9)
all’altro Montante Manubrio Esterno (6) nel
medesimo modo.
9
Fori
Esagonali
8
6
6
9
77
77
76
76
