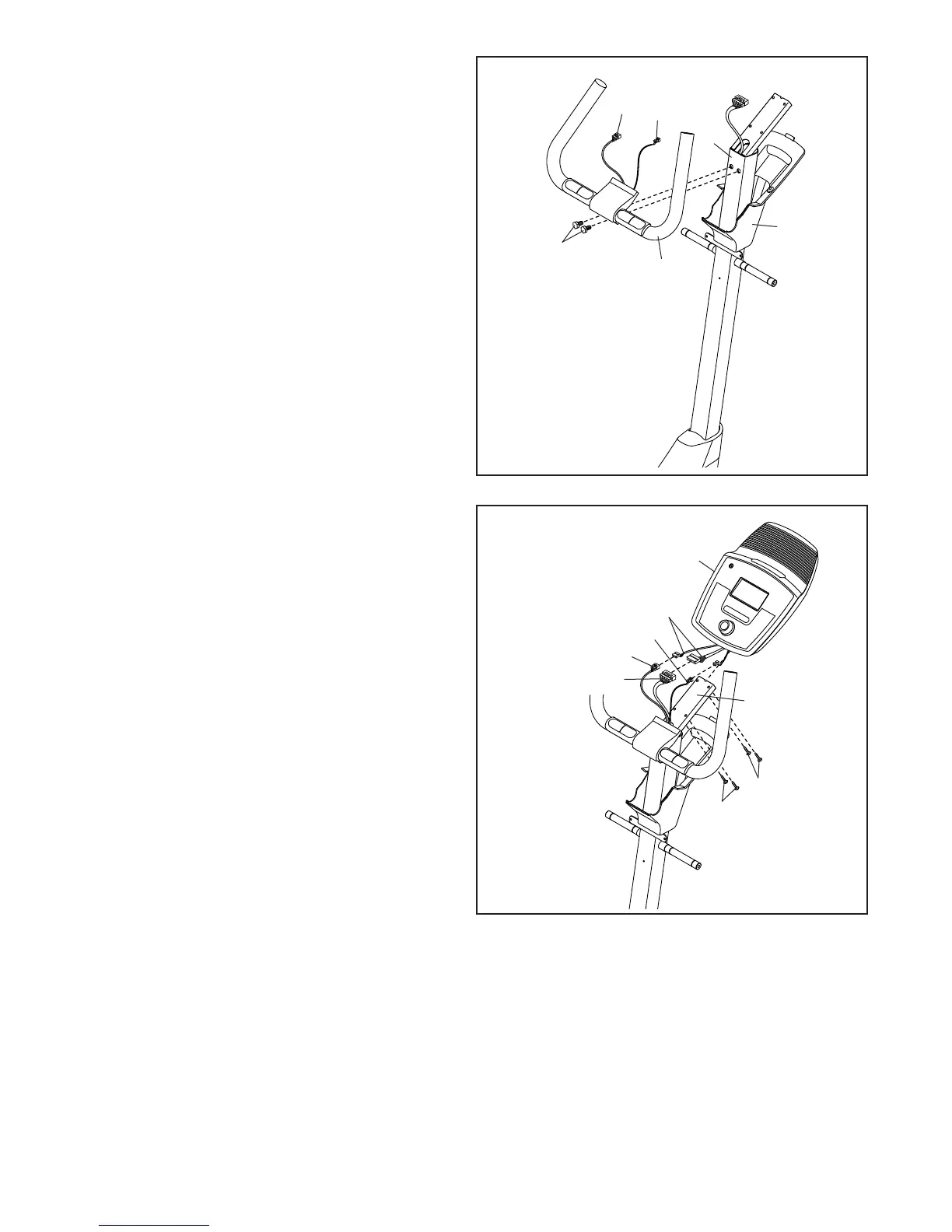

6. Orientare il Copri Consolle (32) nel modo
indicato. Quindi, infilare il Copri Consolle sul
Montante (2).
Orientare il Manubrio Interno (39) nel modo
indicato. Accertare di avere estratto il Cavo
Cardiofrequenzimetro (28) e il Cavo di
Monitor (103) dal Manubrio Interno.
Suggerimento: prestare attenzione a non piz-
zicare i cavi. Fissare il Manubrio Interno (39) al
Montante (2) con due Viti M10 x 20mm (79).
79
Prestare attenzione
a non pizzicare i cavi
6
2
7
4
2
7. Slegare ed eliminare la fascetta cavo sul Gruppo
Cavi (42).
Richiedere l’assistenza di un’altra persona per
reggere la Consolle (4) vicino al Montante (2),
collegare i cavi della consolle al Gruppo Cavi
(42), al Cavo Cardiofrequenzimetro (28) e al
Cavo di Monitor (103).
Inserire i cavi in eccesso nel Montante (2) o nella
Consolle (4).
Suggerimento: prestare attenzione a non piz-
zicare i cavi. Fissare la Consolle (4) al Montante
(2) con quattro Viti M4 x 28mm (99).
28
103
32
39
99
99
Prestare attenzione
a non pizzicare i cavi
Cavi della Consolle
42
103
28
