8
4
Fascetta
Cavo
2
42
37
5. Inserire il Montante (2) nel Telaio (1).
Suggerimento: con l’aiuto di una seconda
persona allontanare il Copri Pannello
Superiore (37).
Suggerimento: prestare attenzione a non piz-
zicare il Gruppo Cavi (42). Fissare il Montante
(2) con quattro Viti M10 x 20mm (79) e quattro
Rondelle Grower M10 (78).
Infilare il Copri Pannello Superiore (37) verso il
basso e premerlo nel Telaio (1).
5
1
1
78
78
79
79
1
2
42
Fascetta
Cavo
Prestare attenzione
a non pizzicare il
Gruppo Cavi (42)

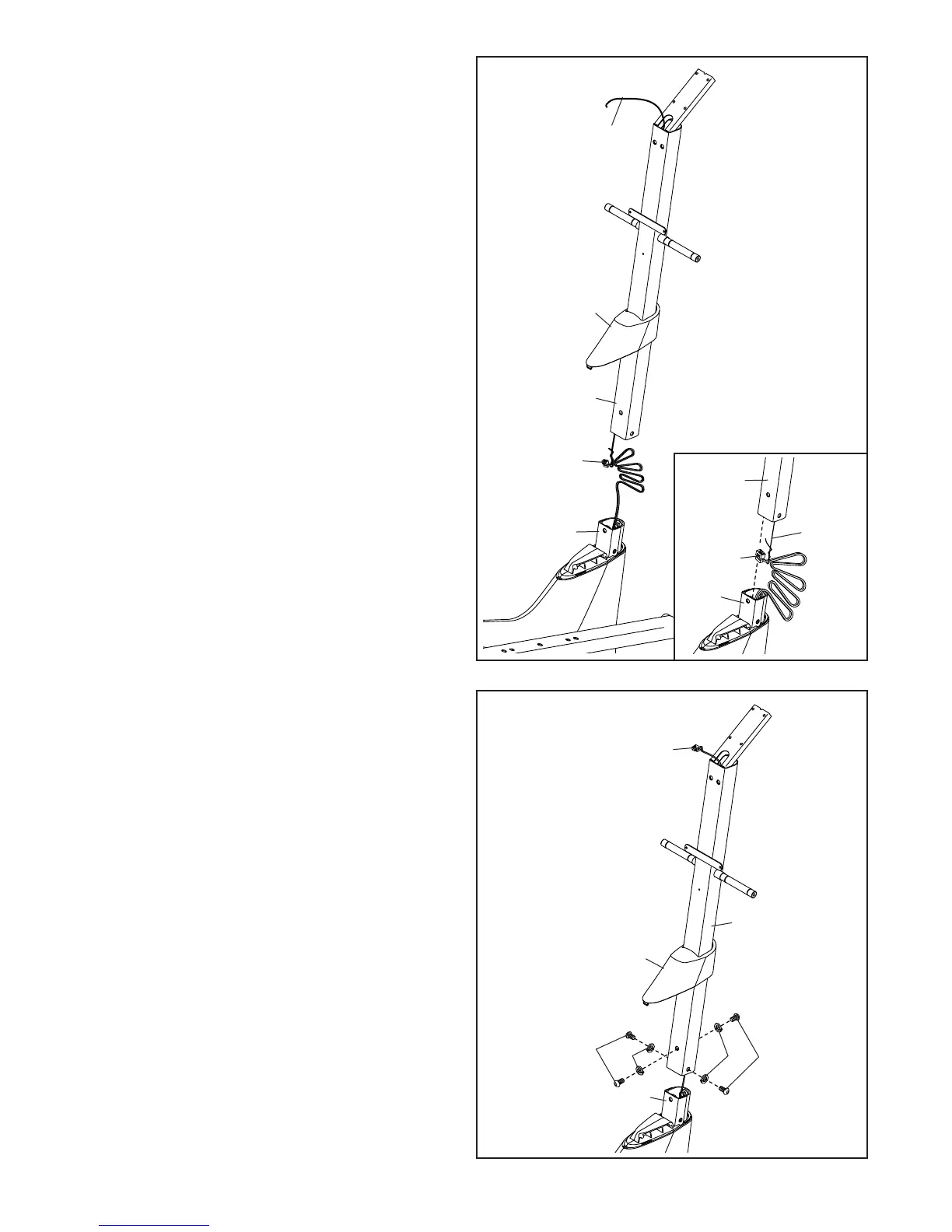

4. Orientare il Montante (2) e il Copri Pannello
Superiore (37) nel modo indicato. Infilare il Copri
Pannello Superiore verso l’alto sul Montante.
Ricorrere a un’altra persona per reggere il
Montante (2) vicino al Telaio (1).
Si veda il disegno nel riquadro. Individuare
la fascetta cavo nel Montante (2). Legare
l’estremità inferiore della fascetta cavo al Gruppo
Cavi (42). Quindi, tirare l’estremità superiore
della fascetta verso l’alto facendola fuoriuscire
dalla parte superiore del Montante.
Suggerimento: per evitare che il Gruppo Cavi
(42) cada all’interno del Montante (2) fissarlo
con la fascetta cavo.
2
42
37
