10

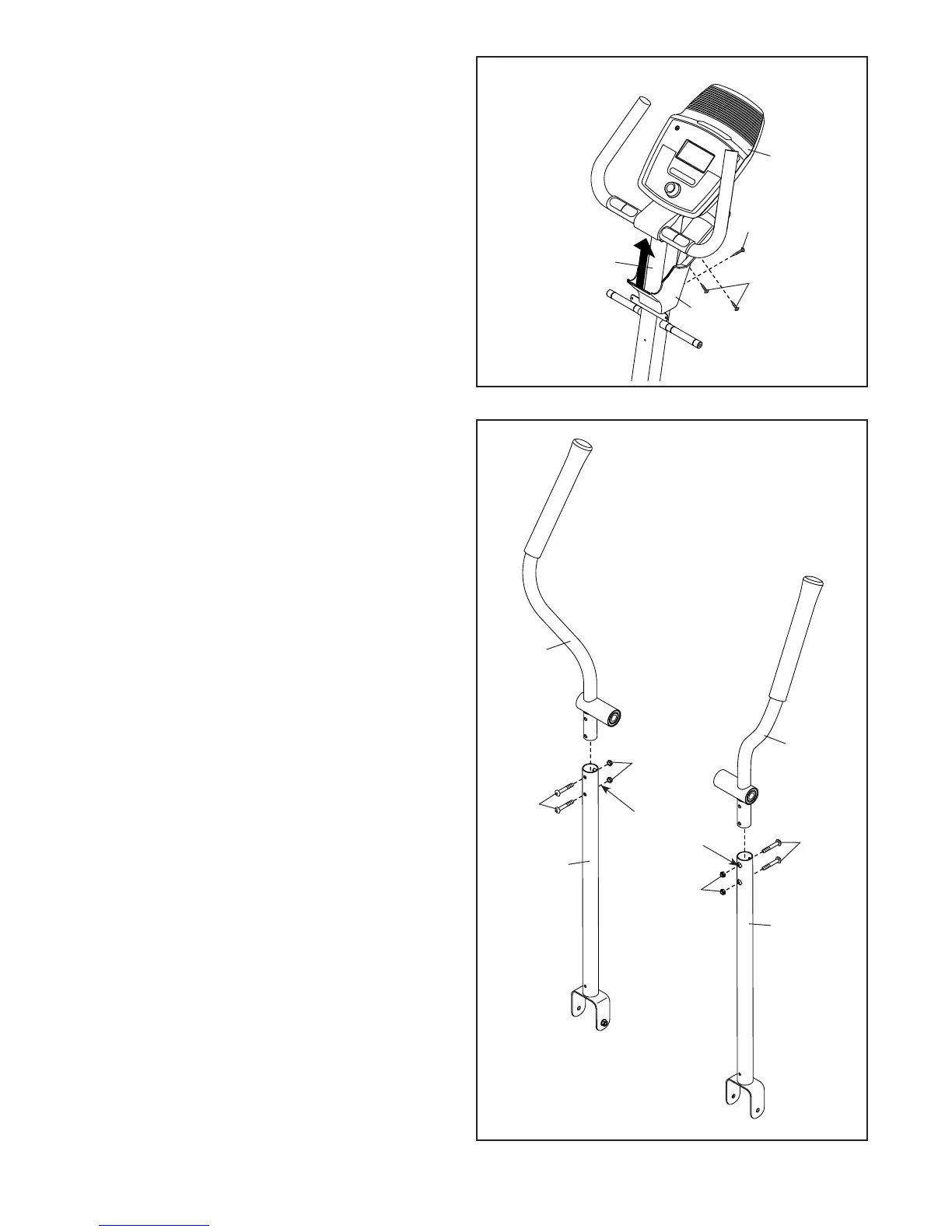

8. Faça subir a Cobertura da Consola (32) até à
Consola (4).
Fixe a Cobertura da Consola (32) à Barra
Vertical (2) com um Parafuso M4 x 16mm (92).
Fixe a Cobertura da Consola (32) à Consola (4)
com dois Parafusos M4 x 16mm (92).
8
4
2
32
92
92
9. Identifique os Braços Superiores Esquerdo e
Direito (8, 9).
Oriente o Braço Superior Esquerdo (8) e
uma Perna Superior (6) conforme indicado.
Certifique-se de que os orifícios hexagonais
ficam na posição indicada.
Insira o Braço Superior Esquerdo (8) na Perna
Superior (6).
Fixe o Braço Superior Esquerdo (8) com dois
Pinos M8 x 45mm (76) e duas Contraporcas M8
(77). Certifique-se de que as Contraporcas
estão nos orifícios hexagonais. Não aperte
ainda os Pinos.
Fixe o Braço Superior Direito (9) à outra
Perna Superior (6) da mesma forma.
9
Orifícios
Hexagonais
8
6
6
9
77
77
76
76
