NordicTrack E4.2 Elliptical Manual Do Utilizador

11

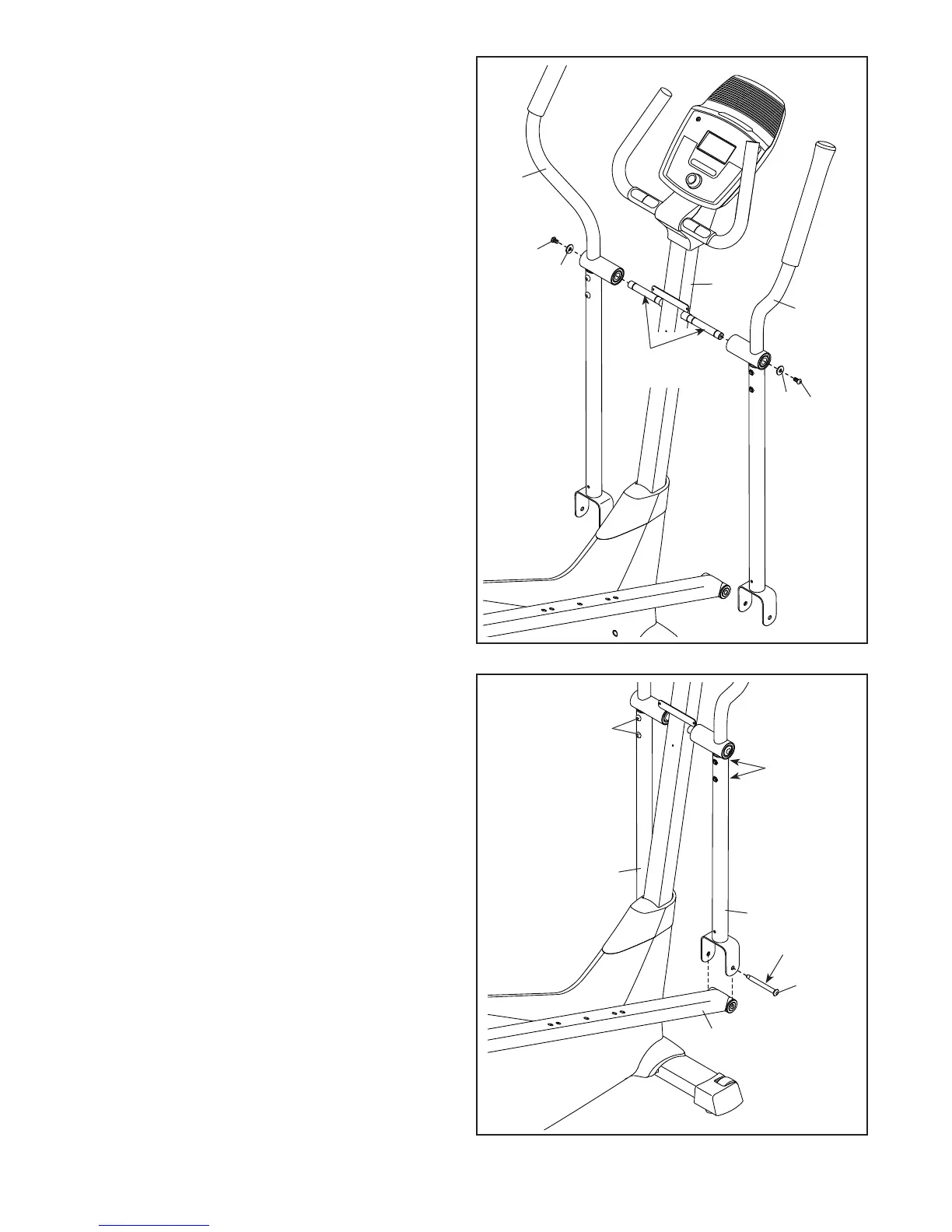

10. Utilizando um saco de plástico para manter os
dedos limpos, aplique uma camada generosa da
massa lubrificante incluída aos eixos da Barra
Vertical (2).
Oriente os Braços Superiores Esquerdo e Direito
(8, 9) conforme indicado e insira-os nos lados
esquerdo e direito da Barra Vertical (2).
Fixe cada Braço Superior (8, 9) com um
Parafuso M8 x 20mm (80) e uma Anilha M8 (33).
10
2
33
80
31
76
76
49
80
33
11
8
9
6
6
Massa
Lubrificante
Massa
Lubrificante
11. Aplique uma pequena quantidade de massa
lubrificante num Parafuso-Batente (31).
Enquanto outra pessoa segura na parte frontal
do Braço do Pedal Direito (49) no interior do
suporte da Perna Superior (6) direita, insira o
Parafuso-Batente (31) na Perna Superior direita
e no Braço do Pedal Direito.
Aperte o Parafuso-Batente (31) na porca sol-
dada da Perna Superior (6) direita.
Repita este passo para fixar o Braço do
Pedal Esquerdo (não apresentado) à Perna
Superior (6) esquerda.
Aperte os Pinos M8 x 45mm (76).
