12

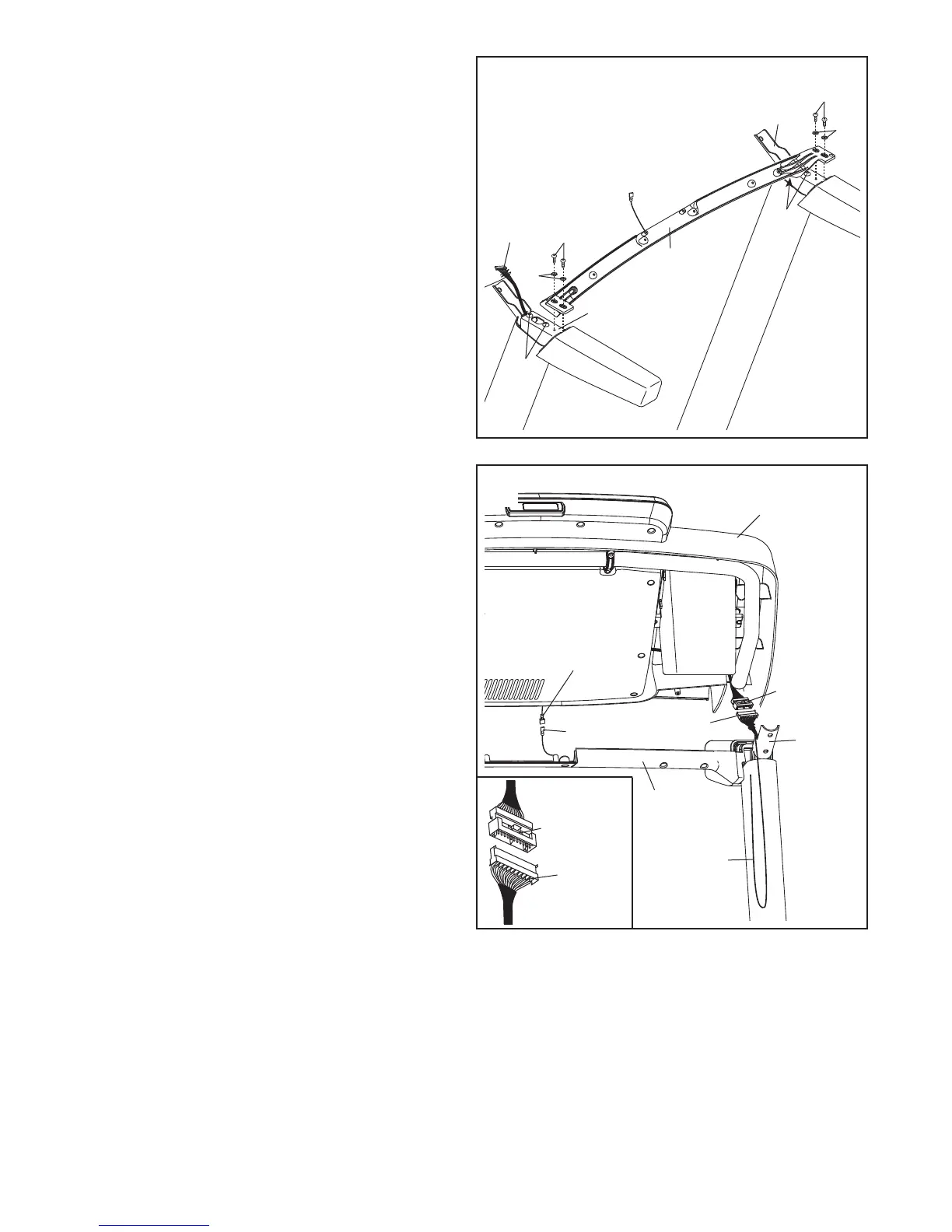

12. BELANGRIJK: gebruik geen groot
gereedschap en draai de #10 x 3/4"
Schroeven (4) niet te vast, om de
Hartslagdwarsstang (81) niet te beschadigen.
Draai de Hartslagdwarsstang (81) zoals
afgebeeld. Maak de Hartslagdwarsstang vast
aan de Handleuningen (79) met vier #10 x 3/4"
Schroeven (4) en vier #10 Sterringen (5). Draai
alle vier de schroeven en draai ze vast.
Zorg ervoor dat de Draad van de Staander
(91) niet beklemd is. Draai de vier 5/16" x 2 3/4"
Schroeven (12) goed vast.
12
4
4
5
5
12
12
79
81
79
91
13. Met de hulp van een tweede persoon, houd het
bedieningspaneel vast bij de Handleuningen (79)
(slechts één is afgebeeld).
Verbind de aardingsdraad van het
bedieningspaneel met de Aardingsdraad (80) op
de Hartslagdwarsstang (81).
Verbind de Draad van de Staander (91) met de
draad van het bedieningspaneel. Raadpleeg
de inzet-tekening. De connectoren zouden
makkelijk samen moeten glijden en op hun
plaats moeten klikken. Als dit niet gebeurt,
dient u een van de verbindingsstukken te
draaien en het nog eens te proberen. ALS U
DE VERBINDINGSSTUKKEN NIET GOED
VERBINDT, KAN HET BEDIENINGSPANEEL
BESCHADIGD RAKEN ALS DE STROOM
WORDT AANGEZET. Verwijder het binddraad
uit de Draad van de Staander.
13
Bedienings-
paneelmodule
91
91
Binddraad
Draad
van het
Bedienings-
paneel
Draad
van het
Bedienings-
paneel
79
80
Aardingsdraad
81
