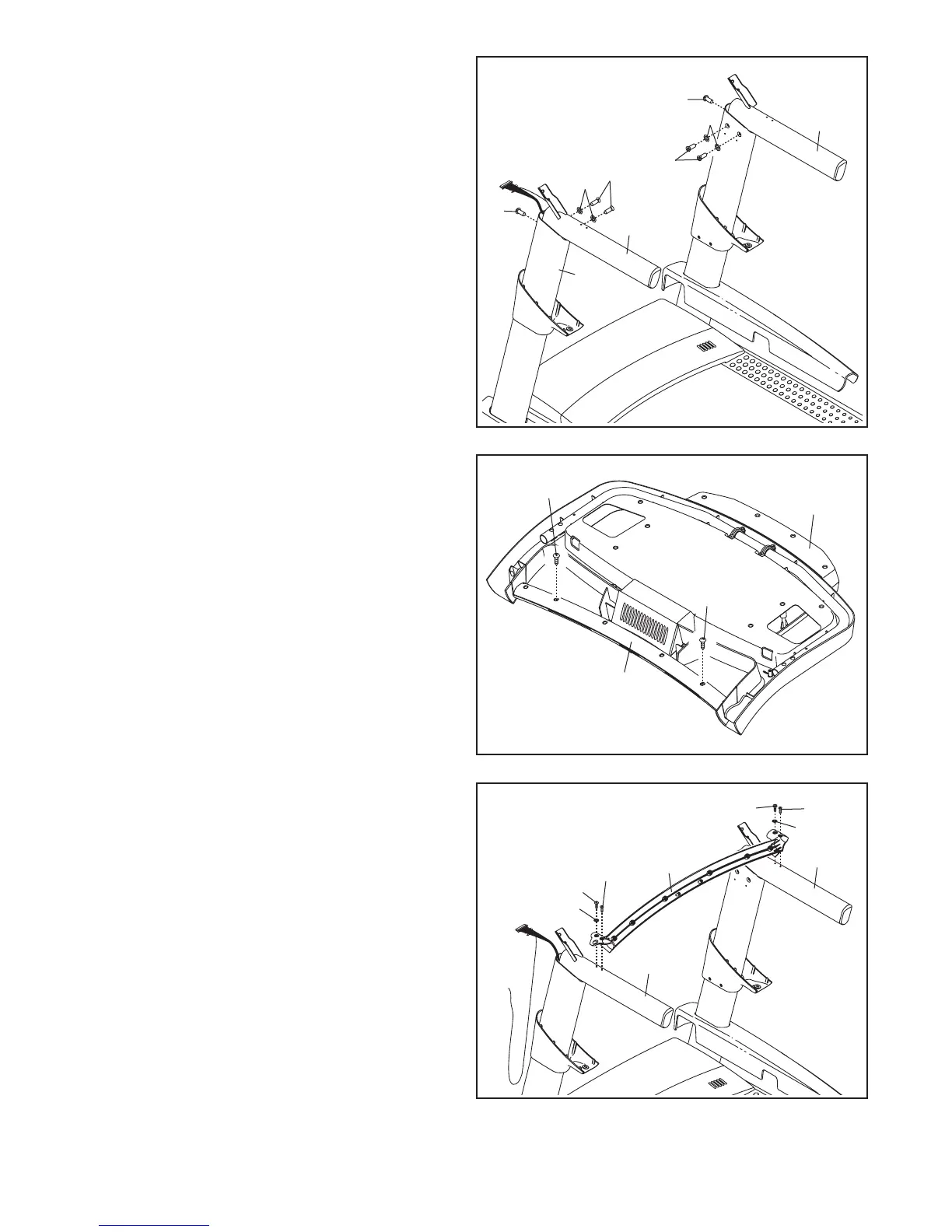

7. Fissare il Corrimano Sinistro (88) al Montante
Sinistro (89) con due Viti da 5/16" x 1" (5), due
Rondelle a Stella da 5/16" (11) e un Bullone da
5/16" x 1 1/4" (4). Non serrare il Bullone e le
Viti in questa fase.
Montare il Corrimano Destro (87) nel mede-
simo modo.
7
89
88
87
4
4
5
5
11
11
8. Appoggiare il gruppo consolle rivolto verso il
basso su una supercie morbida per evitare
di grafarlo. Rimuovere le due Viti (A) Quindi,
sollevare la Barra Trasversale (93). Eliminare le
due Viti.
A
93
Gruppo
Consolle
A
8
9. IMPORTANTE: per non danneggiare la Barra
Trasversale (93) non utilizzare attrezzi elet-
trici e non serrare eccessivamente le Viti #10
x 3/4" (9) o le Viti a Testa Piana #10 x 3/4"
(112).
Orientare la Barra Trasversale (93) nel modo
indicato. Fissare la Barra Trasversale ai
Corrimano (87, 88) con due Viti a Testa Piana
#10 x 3/4" (112), due Viti #10 x 3/4" (9) e due
Rondelle a Stella da 1/4" (35) nel modo indicato.
Inserire manualmente tutte e quattro le Viti e
serrarle.
93
88
9
9
9
87
35
112
112
35
