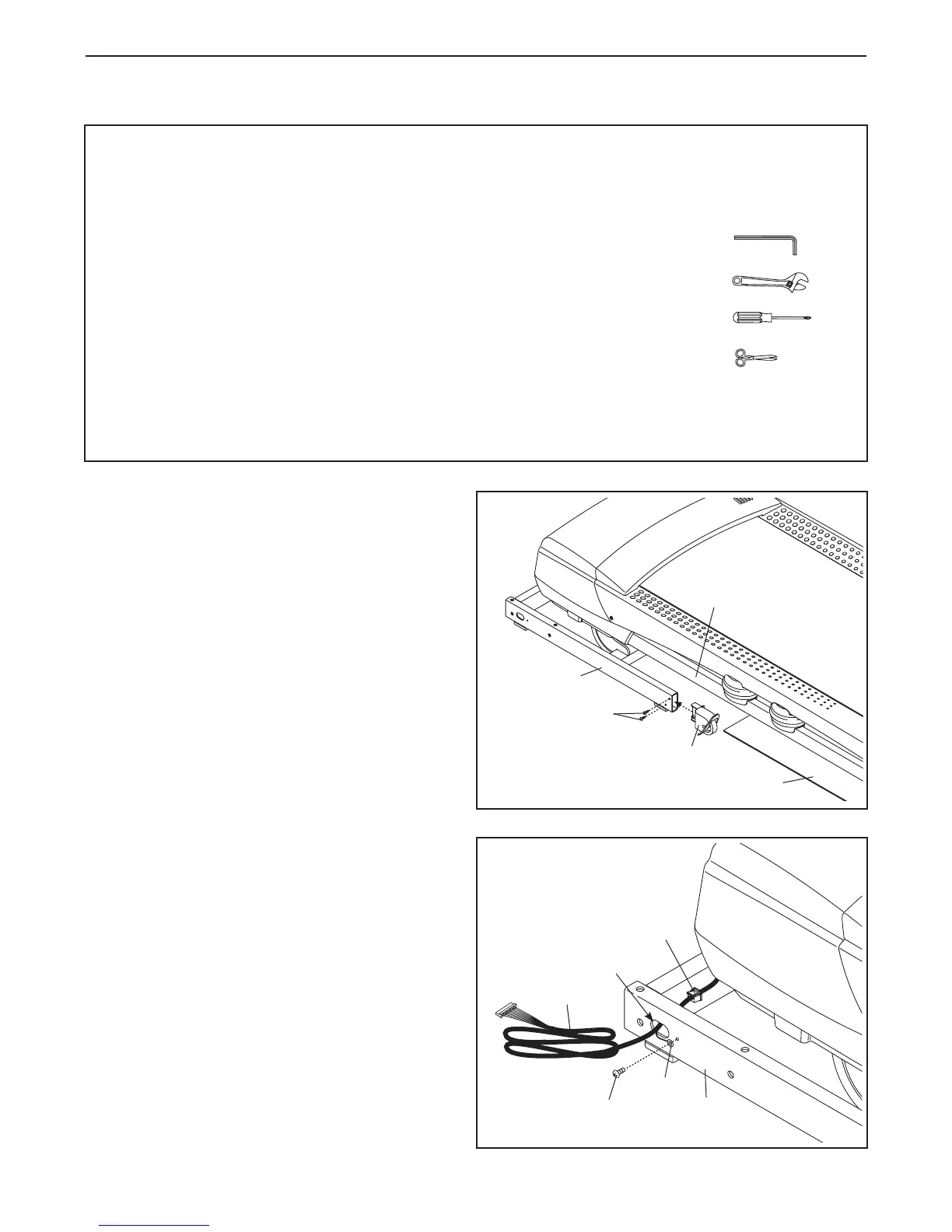

7
1. Accertare che il cavo di alimentazione sia di-
sinserito.
Posizionare un cartone sotto il retro del Telaio
(56) per proteggere il pavimento o la moquette.
Fissare il Copri Ruota Sinistro (96) alla Base
(94) con due Viti #8 x 3/4" (2).
Fissare il Copri Ruota Destro (non raf-
gurato) sul lato destro della Base (94) allo
stesso modo.
1
96
94
2
56
Cartone
2. Tirare il Cavo Montante (81) e il Cavo di Messa
a Terra Base (110) dal foro indicato nella Base
(94).
Fissare il Cavo Messa a Terra Base (110) alla
Base (94) con una Vite Messa a Terra #8 x 1/2"
(10).
Premere il Gommino (77) nel foro quadrato pre-
sente sulla Base (94).
81
2
Foro
10
110
94
77
ASSEMBLY
• Il montaggio deve essere eseguito da almeno due
persone.
• Posizionare il tapis roulant in un luogo privo di
ostacoli ed eliminare gli imballaggi. Non gettare gli
imballaggi nché non si è completato il montaggio.
• La parte sottostante del nastro scorrevole del
tapis roulant è cosparsa di lubricante ad alte
prestazioni. Durante l’invio, una piccola quantità di
lubricante potrebbe nire sulla parte superiore del
nastro scorrevole o sull’imballaggio. Ciò non deve
destare preoccupazione. Se fosse presente del
lubricante sulla parte superiore del nastro scor-
revole, rimuoverlo semplicemente con un panno
morbido e un detergente delicato e non abrasivo.
• Per localizzare i pezzi piccoli vedere pagina 6.
• Per il montaggio è necessario utilizzare i seguenti
utensili:
le chiavi esagonali in dotazione
una chiave inglese
un cacciavite Phillips
forbici
• Al ne di evitare danni ai componenti, non utiliz-
zare strumenti alimentati elettricamente per il
montaggio.
