10

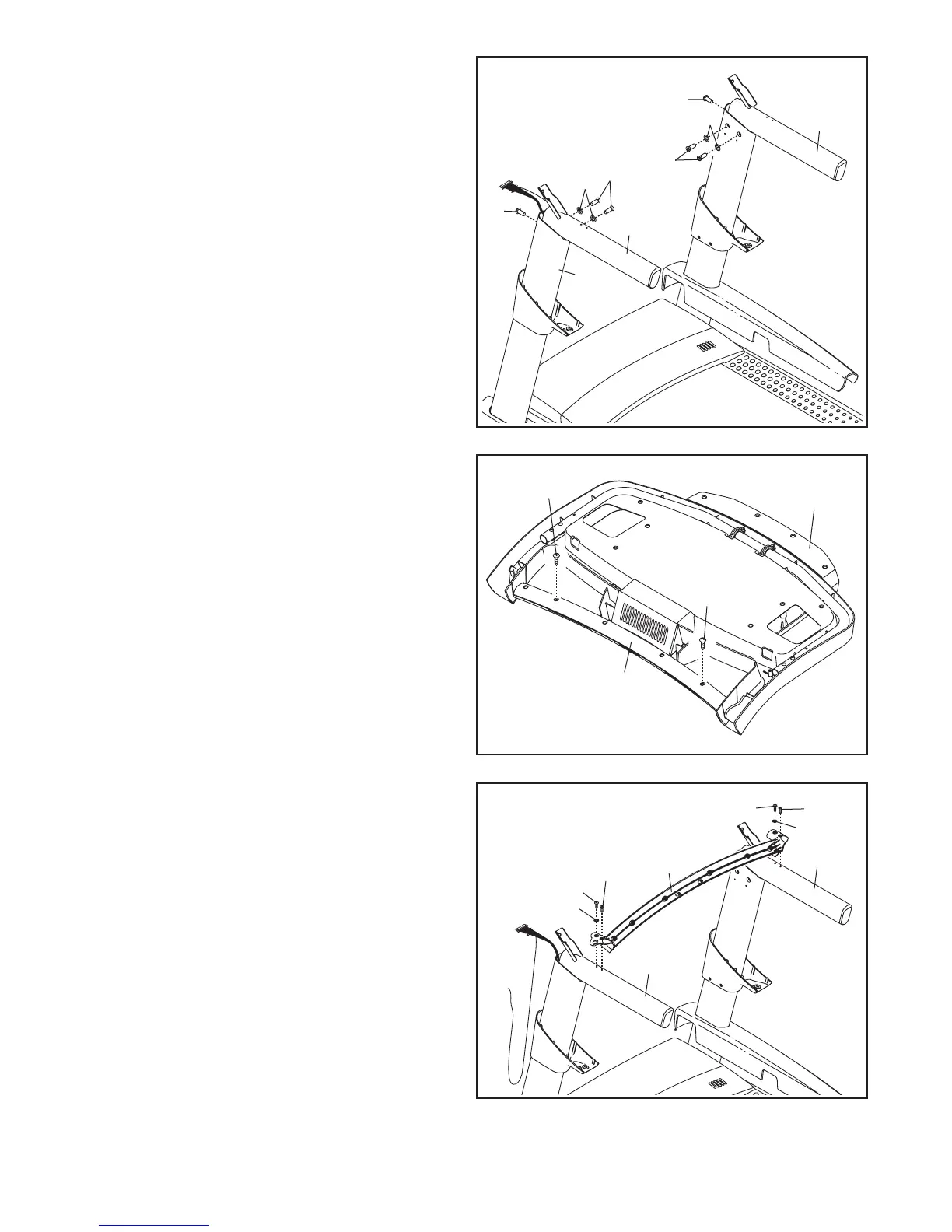

7. Fixez la Rampe Gauche (88) au Montant
Gauche (89) à l’aide de deux Vis 5/16" x 1" (5),
de deux Rondelles Étoilées 5/16" (11) et d’un
Boulon 5/16" x 1 1/4" (4). Ne serrez pas les Vis
et le Boulon à ce moment.
Reliez la Rampe Droite (87) de la même
façon.
7
89
88
87
4
4
5
5
11
11
8. Déposez l’assemblage de la console face
contre terre sur une surface douce an d’éviter
d’égratigner l’assemblage de la console. Retirez
les deux Vis (A). Ensuite, enlevez la Barre
Transversale (93) en la soulevant. Jetez les
deux Vis.
A
93
Assemblage
de la Console
A
8
9. IMPORTANT : Pour éviter d’abîmer la Barre
Transversale (93), n’utilisez aucun outil à
commande mécanique et ne serrez pas à
l’excès les Vis #10 x 3/4" (9) ni les Vis à Tête
Plate #10 x 3/4" (112).
Orientez la Barre Transversale (93) tel qu’il
est indiqué. Fixez la Barre Transversale aux
Rampes (87, 88) à l’aide de deux Vis à Tête
Plate #10 x 3/4" (112), deux Vis #10 x 3/4" (9)
et deux Rondelles Étoilées 1/4" (35) tel qu’il est
indiqué. Engagez les quatre Vis, puis serrez
ensuite chacune d’elles.
93
88
9
9
9
87
35
112
112
35
