11

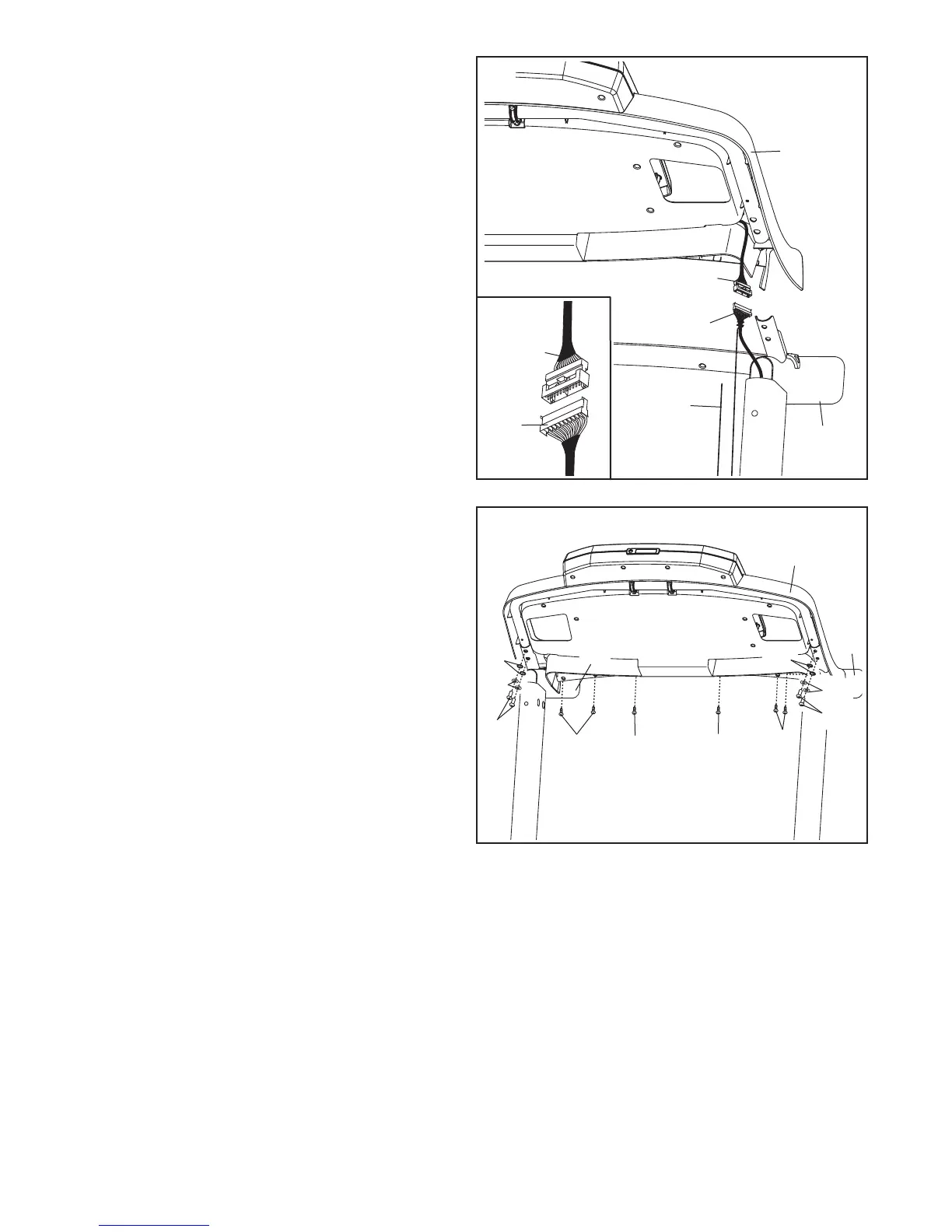

10. À l’aide d’une autre personne, tenez l’assem-
blage de la console près de la Rampe Gauche
(88).
Reliez le Fil du Montant (81) au l de la console.
Reportez-vous au schéma encadré. Les
connecteurs doivent glisser facilement l’un
dans l’autre de façon à s’emboîter. Si tel n’est
pas le cas, retournez l’un des connecteurs et
ressayez. SI LES CONNECTEURS NE SONT
PAS RELIÉS DE FAÇON APPROPRIÉE, LA
CONSOLE RISQUE D’ÊTRE ENDOMMAGÉE
LORS DE LA MISE EN MARCHE. Retirez l’at-
tache-l du Fil du Montant.
Assemblage
de la
Console
Fil de la
Console
Attache-
Fil
88
81
81
Fil de la
Console
10
11. Posez l’assemblage de la console sur la Rampe
Gauche (88) et la Rampe Droite (87). Veillez
à ne coincer aucun des ls. Enfoncez le Fil
du Montant (non illustré) excédentaire dans la
Rampe Gauche.
Fixez l’assemblage de la console à l’aide de
six Vis #8 x 1/2" (1), quatre Boulons 5/16" x 1
1/4" (4), quatre Rondelles Plates 5/16" (113) et
quatre Rondelles Étoilées 5/16" (11). Engagez
chacune des six Vis et chacun des quatre
Boulons, puis serrez ensuite chacun d’eux.
Reportez-vous à l’étape 7. Vissez complète-
ment les quatre Vis 5/16" x 1" (5) et les deux
Boulons 5/16" x 1 1/4" (4).
11
88
1
11
Assemblage
de la Console
1
87
11
4
113
1
1
113
4
