10

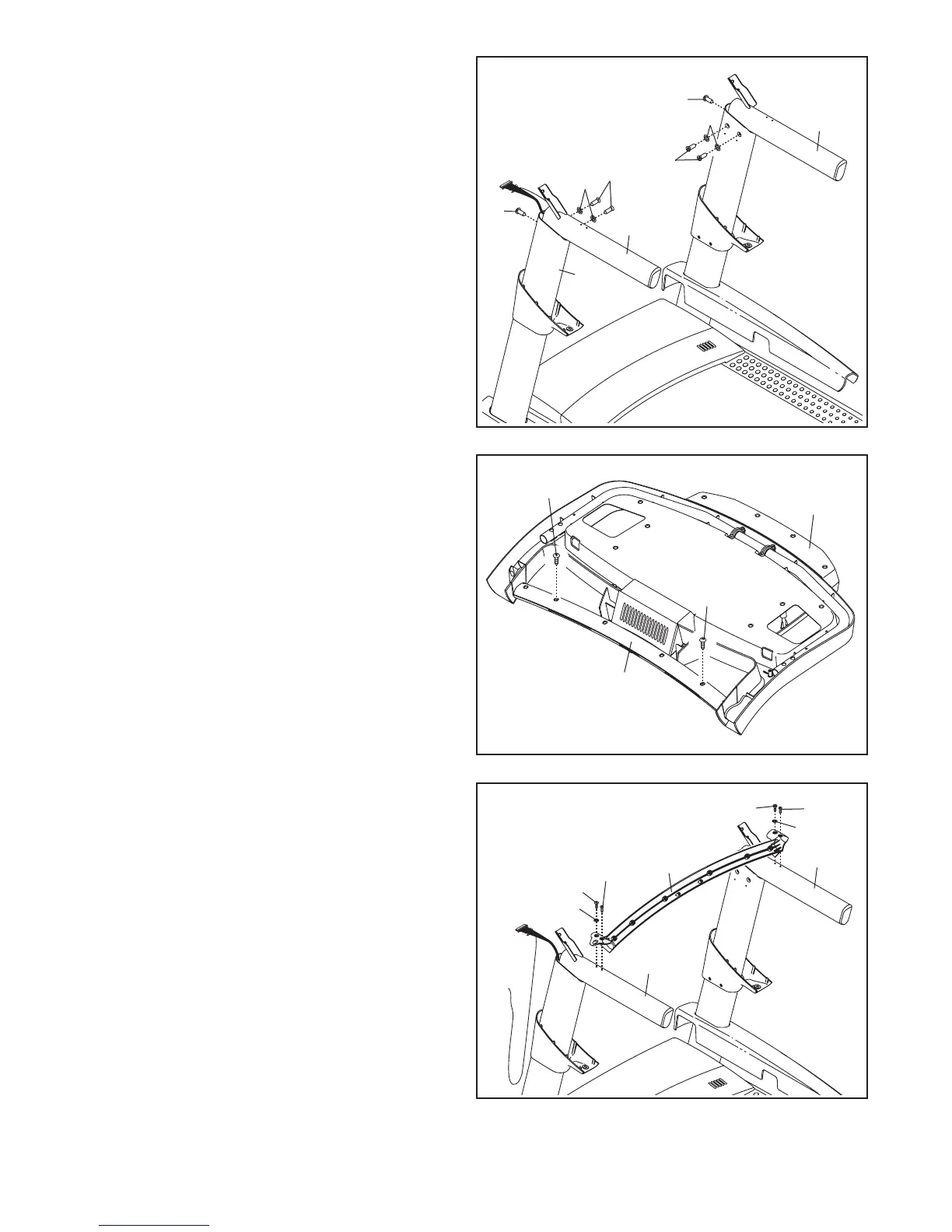

7. K levému sloupku (89) pomocí dvou šroubů
5/16" x 1" (5), dvou hvězdicových podložek
5/16" (11) a šroubu 5/16" x 1 1/4" (4) upevněte
levé madlo (88). Šrouby ještě neutahujte.
Stejným způsobem upevněte pravé madlo
(87).
7
89
88
87
4
4
5
5
11
11
8. Sestavu konzoly umístěte čelní plochou na
měkký povrch, abyste zamezili poškrábání a
jinému poškození povrchu. Vyjměte dva šrouby
(A). Poté nadzvedněte příčku (93). Dva šrouby
dejte stranou.
A
93
Sestava
konzoly
A
8
9. DŮLEŽITÉ UPOZORNĚNÍ: Aby nedošlo k po- Aby nedošlo k po-Aby nedošlo k po-
škození příčky (93), nepoužívejte elektrické
nářadí a příliš neutahujte šrouby #10 x 3/4"
(9) ani šrouby s plochou hlavou #10 x 3/4"
(112).
Příčku (93) orientujte dle ilustrace. K madlům
(87, 88) pomocí dvou šroubů s plochou hlavou
10 x 3/4" (112), dvou šroubů #10 x 3/4" (9) a
dvou hvězdicových podložek 1/4" (35) upevněte
příčku dle ilustrace. Nasaďte všechny čtyři
šrouby a poté je utáhněte.
93
88
9
9
9
87
35
112
112
35
