11

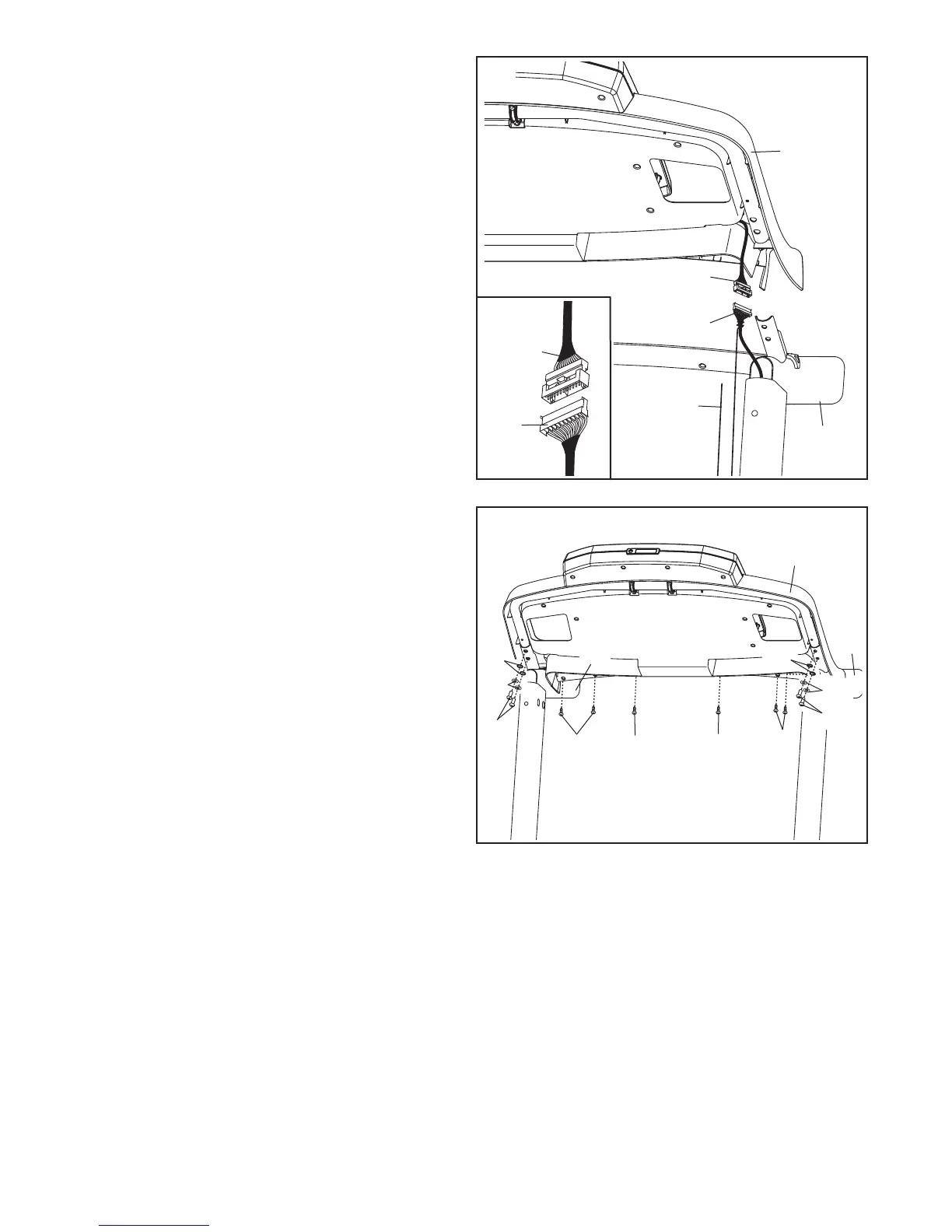

10. S pomocí druhé osoby přidržte sestavu konzoly
v blízkosti levého madla (88).
Spojte kabel sloupku (81) s kabelem konzoly.
Viz výřezový výkres. Konektory by se měly
do sebe snadno zasunout a zacvaknout.
Pokud se tak nestane, otočte jedním konekto-
rem a zkuste to znovu. POKUD KONEKTORY
ŘÁDNĚ NEPŘIPOJÍTE, KONZOLA SE PO
ZAPNUTÍ NAPÁJENÍ MŮŽE POŠKODIT.
Vyjměte lanko z kabelu sloupku.
Sestava
konzoly
Kabel
konzoly
Pomocné
lanko
88
81
81
Kabel
konzoly
10
11. Sestavu konzoly ustavte na levé madlo (88) a
pravé madlo (87). Buďte opatrní, abyste ne-
přiskřípli jakýkoliv kabel. Přečnívající kabel
sloupku (nezobrazen) zasuňte do levého madla.
Sestavu konzolu připevněte šesti šrouby #8 x
1/2" (1), čtyřmi šrouby 5/16" x 1 1/4", (4), čtyřmi
plochými podložkami 5/16" (113), a čtyřmi
hvězdicovými podložkami 5/16" (11). Nasaďte
všech deset šroubů a poté je utáhněte.
Viz krok 7. Zcela utáhněte čtyři šrouby 5/16" x
1" (5) a dva šrouby 5/16" x 1 1/4" (4).
11
88
1
11
Sestava
konzoly
1
87
11
4
113
1
1
113
4
