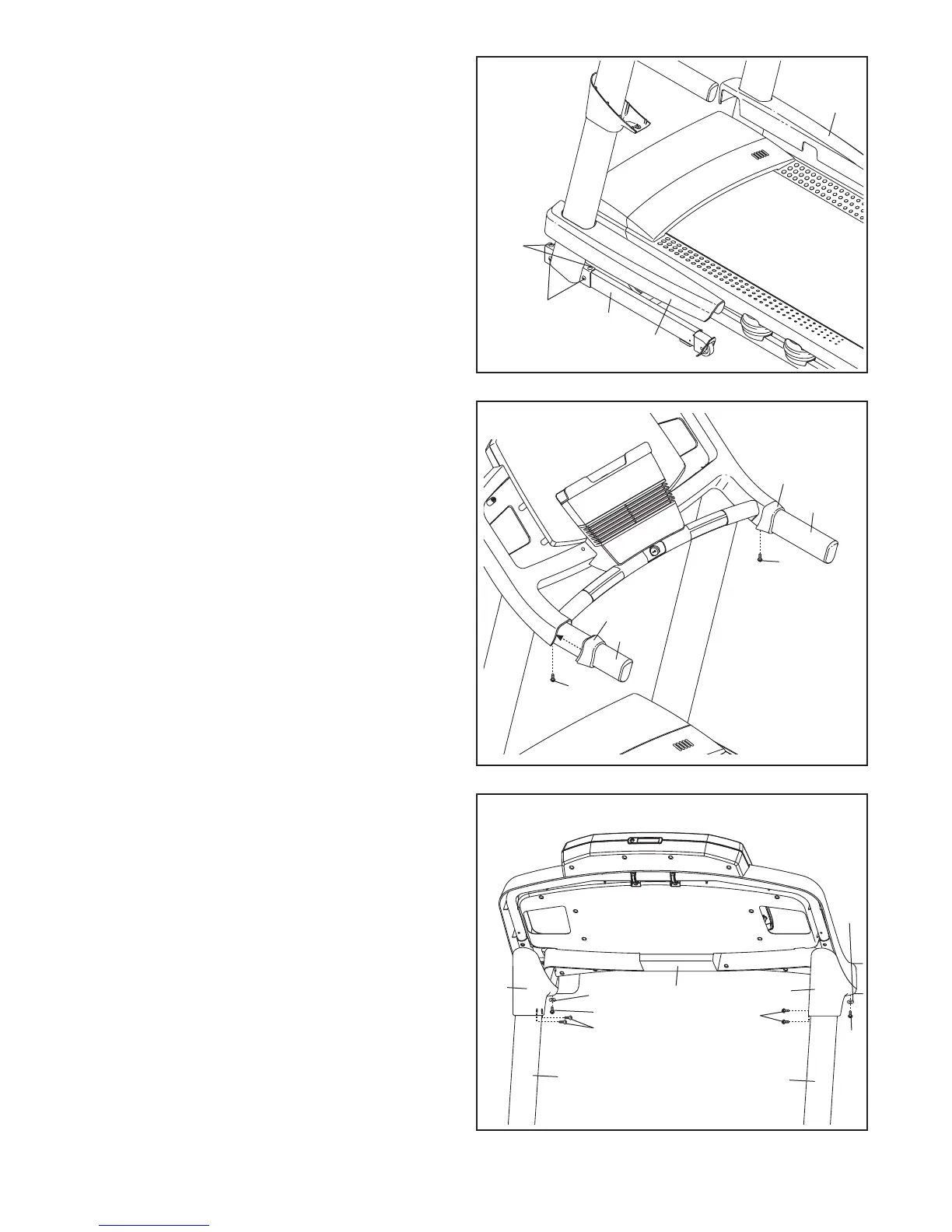

12. Pevně utáhněte čtyři šrouby 3/8" x 2 3/4" (7) a
poté čtyři šrouby 3/8" x 1 1/4" (8) (zobrazena je
pouze jedna strana).
Na základnu (94) s mírným přitlačením nasaďte
levý a pravý kryt základny (82, 83), dokud neza-
padnou na své místo.
12
83
8
82
94
7
13. Na levé madlo (88) nasuňte kryt levého madla
(85). Kryt pravého madla (86) nasuňte na pravé
madlo (87) podle obrázku. Kryty madla upev� Kryty madla upev�Kryty madla upev-
něte dvěma šrouby #8 x 1/2" (1).
13
85
86
1
1
87
88
14. Levý kryt sloupku (79) přiložte k sestavě kon�Levý kryt sloupku (79) přiložte k sestavě kon-
zoly. Otvory v levém krytu sloupku zarovnejte
s otvory v levém sloupku (89). Pomocí dvou
šroubů #8 x 1/2" (1), šroubu #8/4" x 3/4" (2) a
ploché podložky 1/4" (36) připevněte kryt levého
sloupku (8) dle ilustrace.
Stejným způsobem k pravému sloupku (90)
upevněte pravý kryt sloupku (80).
14
89
1
Sestava
konzoly
79
90
36
36
80
2
1
2
