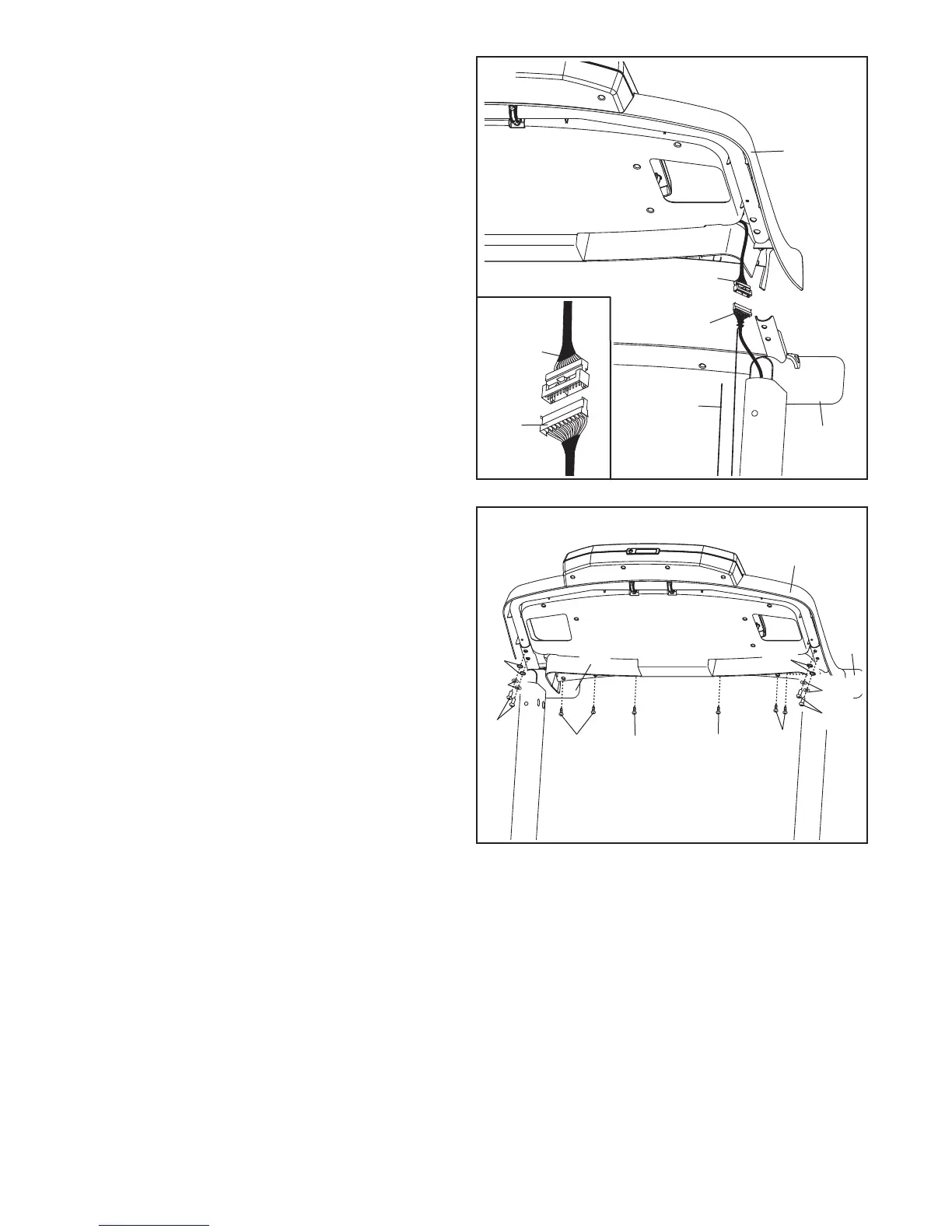

10. Egy másik személy segítségével tartsa a kon-
zolszerelvényt a bal kapaszkodó (88) mellett.
Csatlakoztassa a tartóoszlop vezetékét (81) a
konzolvezetékhez. Lásd a belső rajzot. A csat-
lakozóknak könnyen össze kell csúszniuk
és a helyükre kell pattanniuk. Ha nem így
történik, forgassa el valamelyik csatlakozót és
próbálja meg újból. HA A CSATLAKOZÓKAT
NEM ILLESZTI ÖSSZE MEGFELELŐEN,
A KONZOL AZ ÁRAMELLÁTÁS
BEKAPCSOLÁSAKOR KÁROSODHAT. Vegye
le a vezetékkötegelőt a tartóoszlop vezetékéről.
Konzol-
szerelvény
Konzol-
vezeték
Vezeték-
kötegelő
88
81
81
Konzol-
vezeték
10
11. Helyezze a konzol-szerelvényt a bal kapaszko-
dóra (88) és a jobb kapaszkodóra (87). Legyen
óvatos, nehogy becsípődjenek a vezetékek.
Dugja be a fölösleges tartóoszlop vezetéket (az
ábrán nem látható) a bal tartóoszlopba.
Rögzítse a konzol-szerelvényt hat #8 x 1/2"
csavarral (1), négy 5/16" x 1 1/4" csavarral (4),
négy 5/16" lapos alátéttel (113), valamint négy
5/16" csillagalátéttel (11). Hajtsa be az összes
csavart, majd húzza meg őket.
Ld. a 7. lépést. Húzza meg teljesen a négy
5/16" x 1" csavart (5) és a két 5/16" x 1 1/4"
csavart (4).
11
88
1
11
Konzol-
szerelvény
1
87
11
4
113
1
1
113
4
