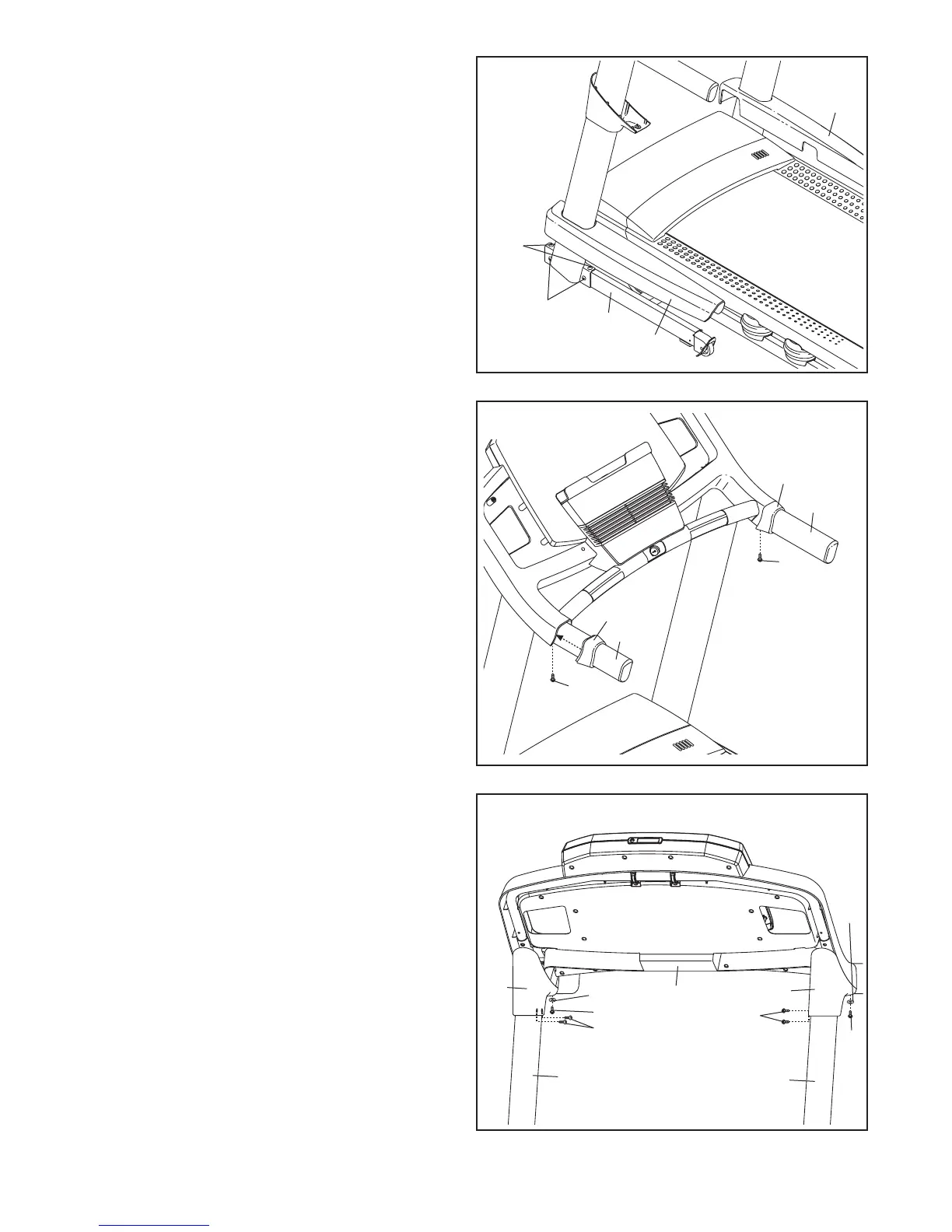

12. Erősen húzza meg a négy 3/8" x 2 3/4" csavart
(7), majd a négy 3/8" x 1 1/4" csavart (8) (az
ábrán csak az egyik oldal látható).
Nyomja a bal és jobb alap burkolatot (82, 83) az
alapra (94), amíg a helyükre nem kattannak.
12
83
8
82
94
7
13. Csúsztassa a bal kapaszkodó burkolatot (85) a
bal kapaszkodóra (88). Csúsztassa a jobb ka-
paszkodó burkolatot (86) a jobb kapaszkodóra
(87). Rögzítse a kapaszkodó burkolatokat két #8
x 1/2" csavarral (1).
13
85
86
1
1
87
88
14. Tartsa a bal oldali tartóoszlop-burkolatot (79) a
konzol-szerelvény mellett. Helyezze a bal oldali
tartóoszlop-burkolat lévő nyílásokat egy vonalba
a bal tartóoszlop (89) lévő nyílásokkal. Rögzítse
a bal tartóoszlop-burkolatot két #8 x 1/2" csavar-
ral (1), egy #8 x 3/4" csavarral (2), valamint egy
1/4" lapos alátéttel (36) az ábrán látható módon.
Rögzítse a jobb oldali tartóoszlop burkolatot
(80) a jobb tartóoszlopra (90) ugyanígy.
14
89
1
Konzol-
szerelvény
79
90
36
36
80
2
1
2
