6

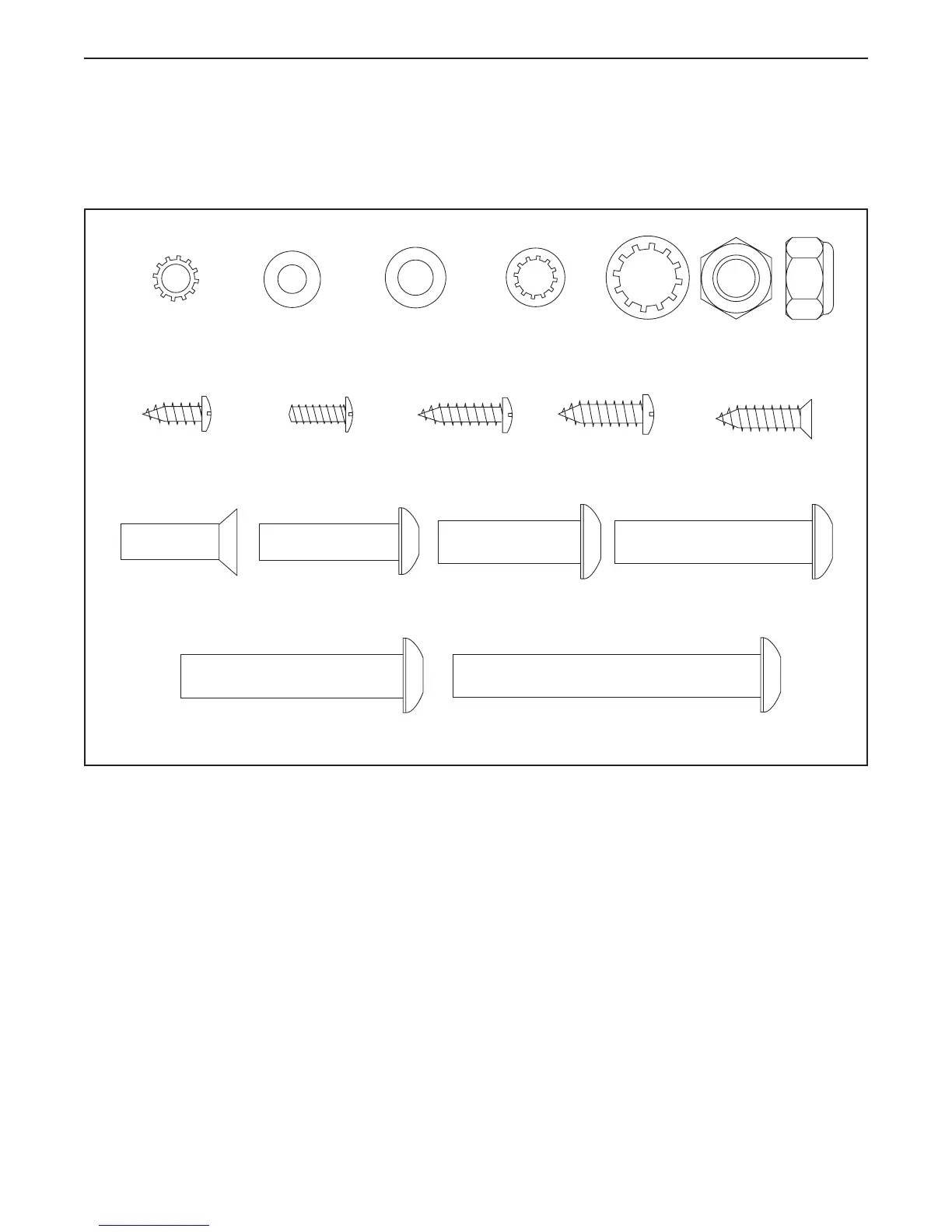

TABELA IDENTYFIKUJĄCA CZĘŚCI
Prosimy kierować się poniższymi rysunkami w celu rozpoznania części użytych do montażu. Liczba w nawiasach
poniżej każdego rysunku to kluczowy numer części z LISTY CZĘŚCI znajdującej się pod koniec niniejszego pod-
ręcznika. Liczba po nawiasach to liczba części potrzebnych do montażu. Uwaga: jeśli części nie ma w torbie z
częściami, sprawdź, czy została ona już zmontowana. Dodatkowego sprzętu mogą być włączone.
Podkładka
odginana 1/4"
(35)–2
Podkładka
płaska 1/4"
(36)–2
Podkładka
płaska 5/16"
(113)–4
Podkładka
odginana 5/16"
(11)–8
Podkładka
odginana 3/8"
(13)–4
Nakrętka 3/8"
(12)–2
Wkręt #8 x 1/2"
(1)–16
Wkręt uziemiający
#8 x 1/2"
(10)–1
Wkręt #10 x 3/4"
(9)–2
Wkręt z płaskim
łbem #10 x 3/4"
(112)–2
Wkręt
5/16" x 1" (5)–4
Śruba
5/16" x 1 1/4" (4)–6
Wkręt
3/8" x 1 1/4" (8)–4
Śruba 3/8" x 1 3/4" (6)–1
Śruba 3/8" x 2" (3)–1 Wkręt 3/8" x 2 3/4" (7)–4
Wkręt #8 x 3/4"
(2)–6
