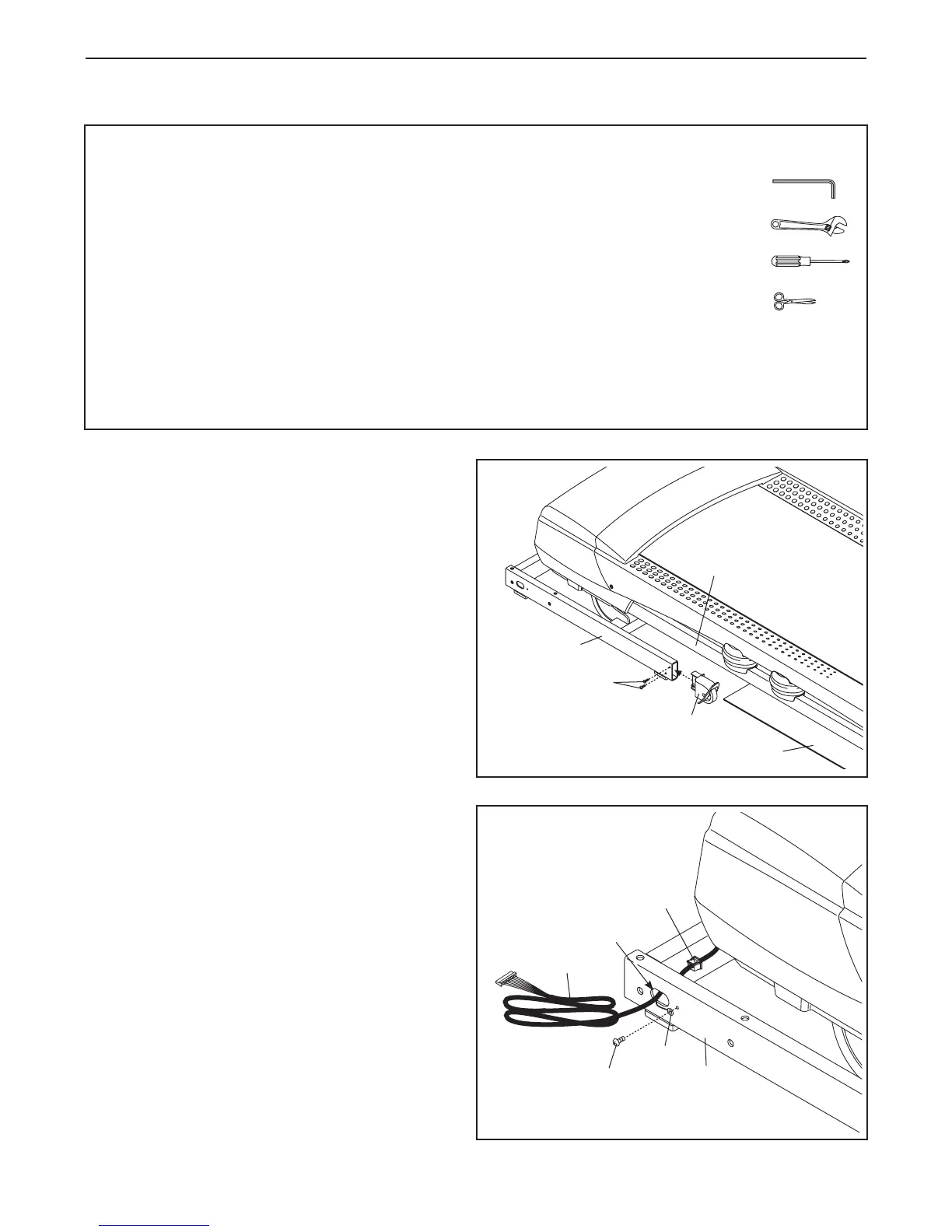

7
1. Güç kablosunun prizden çıkarıldığından
emin olun.
Zemini ya da halıyı korumak için, bir parça kar-
tonu Ana Gövdenin (56) arka kısmının altına
yerleştirin.
Sol Tekerlek Kapağını (96) Tabana (94) iki adet
#8 x 3/4" Vidayla (2) takın.
Sağ Tekerlek Kapağını (gösterilmiyor)
Tabanın (94) sağ tarafına aynı şekilde takın.
1
96
94
2
56
Karton
2. Dikey Direk Kablosunu (81) ve Taban
Topraklama Kablosunu (110) Tabanda (94) gös-
terilen delikten çekin.
Taban Toprak Kablosunu (110) Tabana (94) bir
adet #8 x 1/2" Zemin Vidasıyla (10) takın.
Salmastrayı (77) Tabandaki (94) kare deliğin
içine doğru bastırın.
81
2
Yuva
10
110
94
77
MONTAJ
• Montaj için iki kişi gereklidir.
• Tüm parçaları ambalajlarından çıkararak temiz ve
boş bir alana serin. Ambalaj malzemelerini, mon-
tajı tamamlayana dek saklayın.
• Yürüme bandının alt kısmı yüksek performanslı
yağlayıcıyla kaplıdır. Nakli sonrasında, yağlayıcı
yürüme bandının üst tarafına ya da nakliye karto-
nuna geçmiş olabilir. Bu normaldir. Yürüme bandı
üzerinde yağlayıcı varsa, yumuşak bir bez ve
aşındırmayan bir temizleyiciyle silin.
• Küçük parçaları tespit etmek için bkz. Sayfa 6.
• Montaj için aşağıdaki araçlar gerekir:
beraberinde verilen alyan anahtarları
bir adet ayarlanabilir İngiliz anahtarı
bir adet yıldız tornavida
makas
• Parçaların hasar görmemesi için, motorlu aletler
kullanmayın.
