10

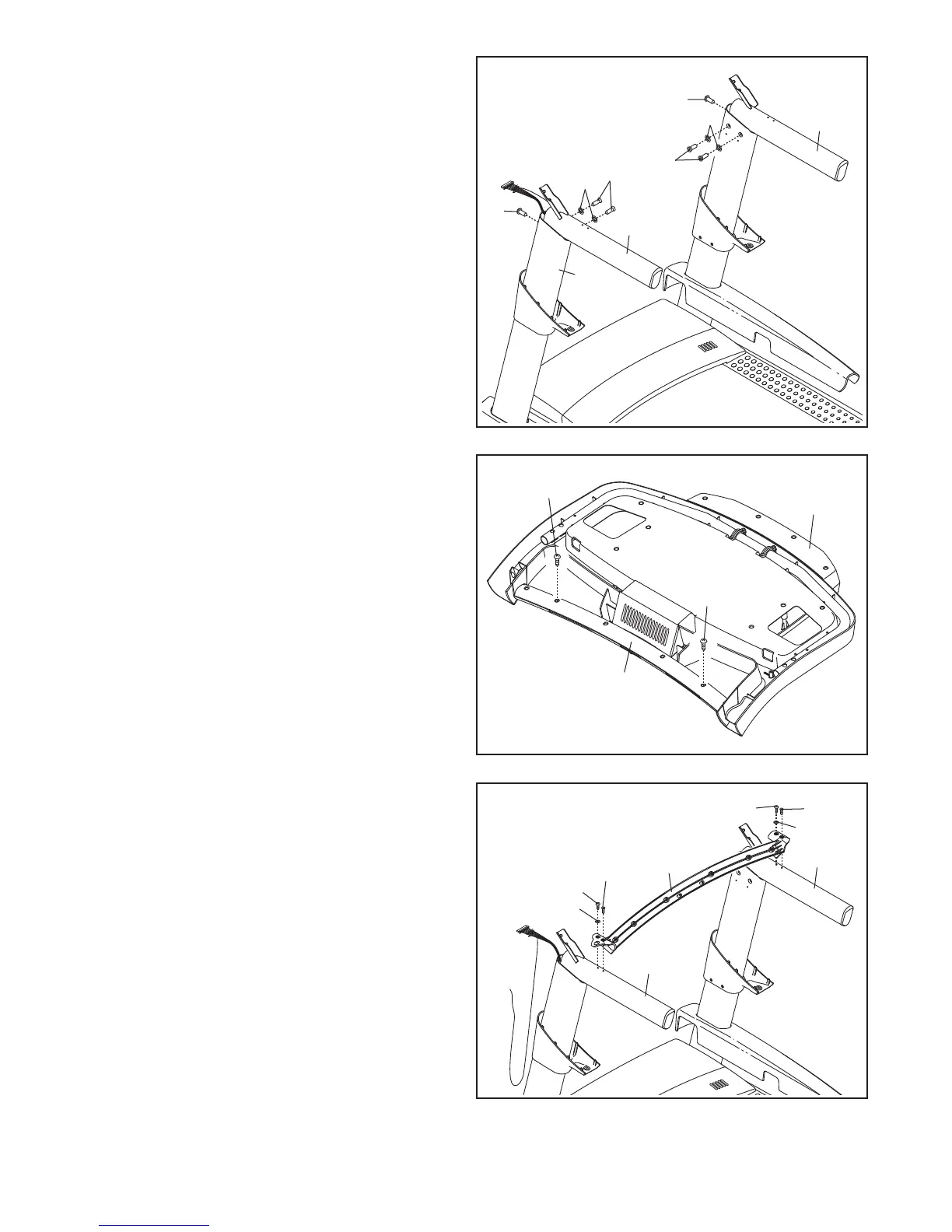

7. Прикріпіть ліву ручку (88) до лівої стійки
(89) двома гвинтами 5/16" x 1" (5) через
зіркоподібні шайби 5/16" (11) і одним гвинтом
5/16" x 1 1/4" (4), як показано. На цьому
етапі ще не затягуйте гвинти.
Аналогічним чином приєднайте праву
ручку (87).
7
89
88
87
4
4
5
5
11
11
8. Покладіть блок консолі рамкою догори на
м’яку поверхню, щоб не подряпати консоль.
Викрутіть два гвинти (А). Зніміть поперечну
ручку (93). Ці два гвинти більше не потрібні.
A
93
Блок
консолі
A
8
9. ВАЖЛИВО! Щоб не пошкодити
поперечну ручку (93), не використовуйте
електроінструменти та не затягуйте надто
сильно гвинти #10 x 3/4" (9) і гвинти #10 x
3/4" з потайною головкою (112).
Розташуйте поперечну ручку (93), як
показано. Прикріпіть поперечну ручку
до лівої та правої ручок (87, 88) двома
гвинтами #10 x 3/4" з потайною головкою
(112) і двома гвинтами #10 x 3/4" (9) із
двома зіркоподібними шайбами 1/4" (35), як
показано. Спочатку вкрутіть усі чотири
гвинти, а потім затягніть їх по черзі.
93
88
9
9
9
87
35
112
112
35
