11

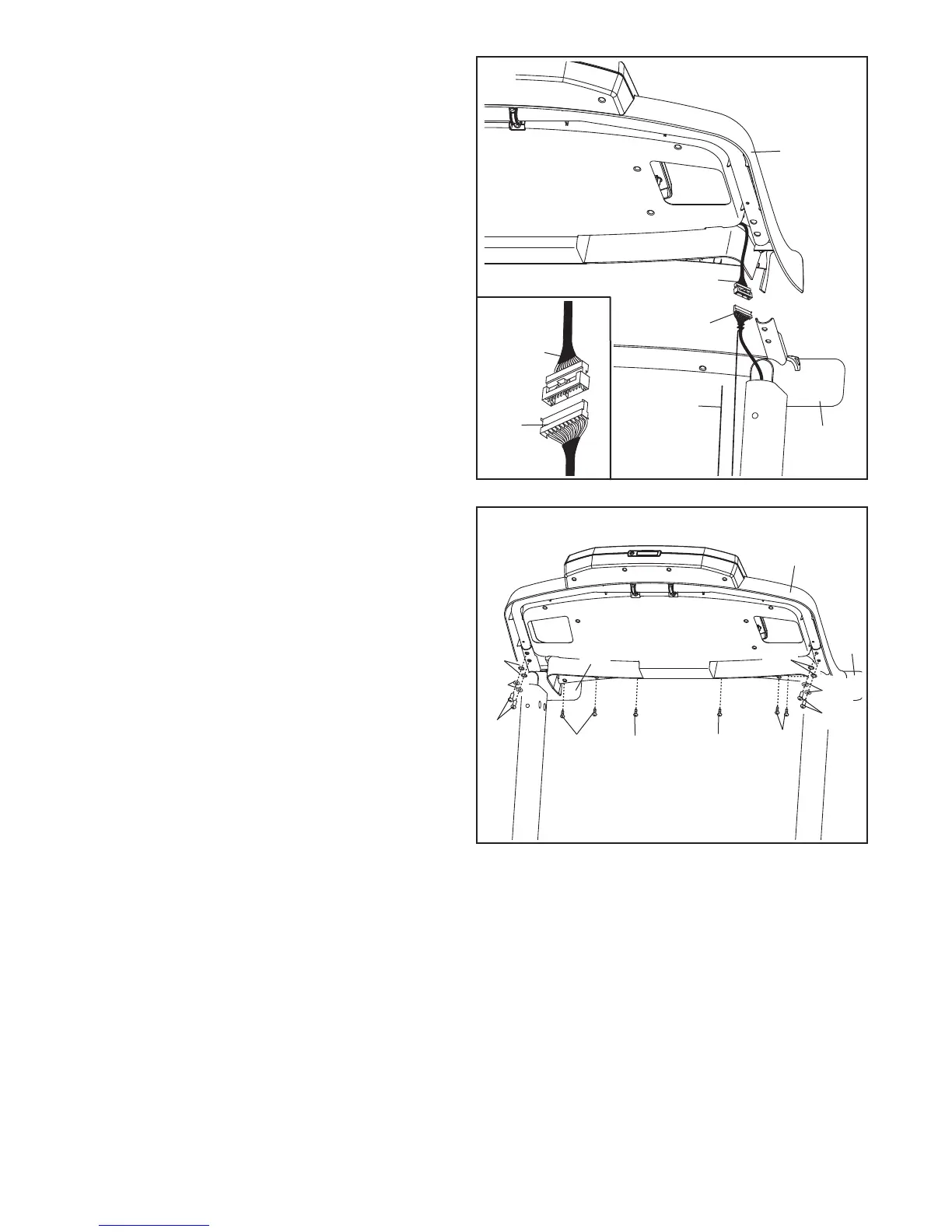

10. Попросіть помічника потримати блок консолі
біля лівої ручки (88).
З’єднайте кабель стійки (81) з кабелем
консолі. Дивіться малюнок поруч. Роз’єми
мають легко заходити один у другий і
фіксуватися з легким клацанням. Якщо
з’єднати роз’єми не вдається, переверніть
один роз’єм і повторіть спробу. ЯКЩО НЕ
З’ЄДНАТИ РОЗ’ЄМИ ПРАВИЛЬНО, ІСНУЄ
РИЗИК ПОШКОДЖЕННЯ КОНСОЛІ ПІСЛЯ
ВВІМКНЕННЯ ЖИВЛЕННЯ. Зніміть шнурок
протяжки з кабелю стійки.
Блок
консолі
Кабель
консолі
Шнурок
протяжки
88
81
81
Кабель
консолі
10
11. Поставте блок консолі на ліву та праву
ручки (88, 87). Будьте обережні, щоб не
пошкодити ізоляцію дротів. Сховайте
надлишок кабелю стійки (не показано) в ліву
ручку.
Прикріпіть блок консолі шістьма гвинтами #8
x 1/2" (1), чотирма гвинтами 5/16" x 1 1/4" (4)
із чотирма пласкими шайбами 5/16" (113) та
чотирма зіркоподібними шайбами 5/16" (11).
Спочатку вкрутіть усі десять гвинтів, а
потім затягніть їх по черзі.
Дивіться пункт 7. Повністю затягніть
чотири гвинти 5/16" x 1" (5) і два гвинти 5/16"
x 1 1/4" (4).
11
88
1
11
Блок
консолі
1
87
11
4
113
1
1
113
4
