12

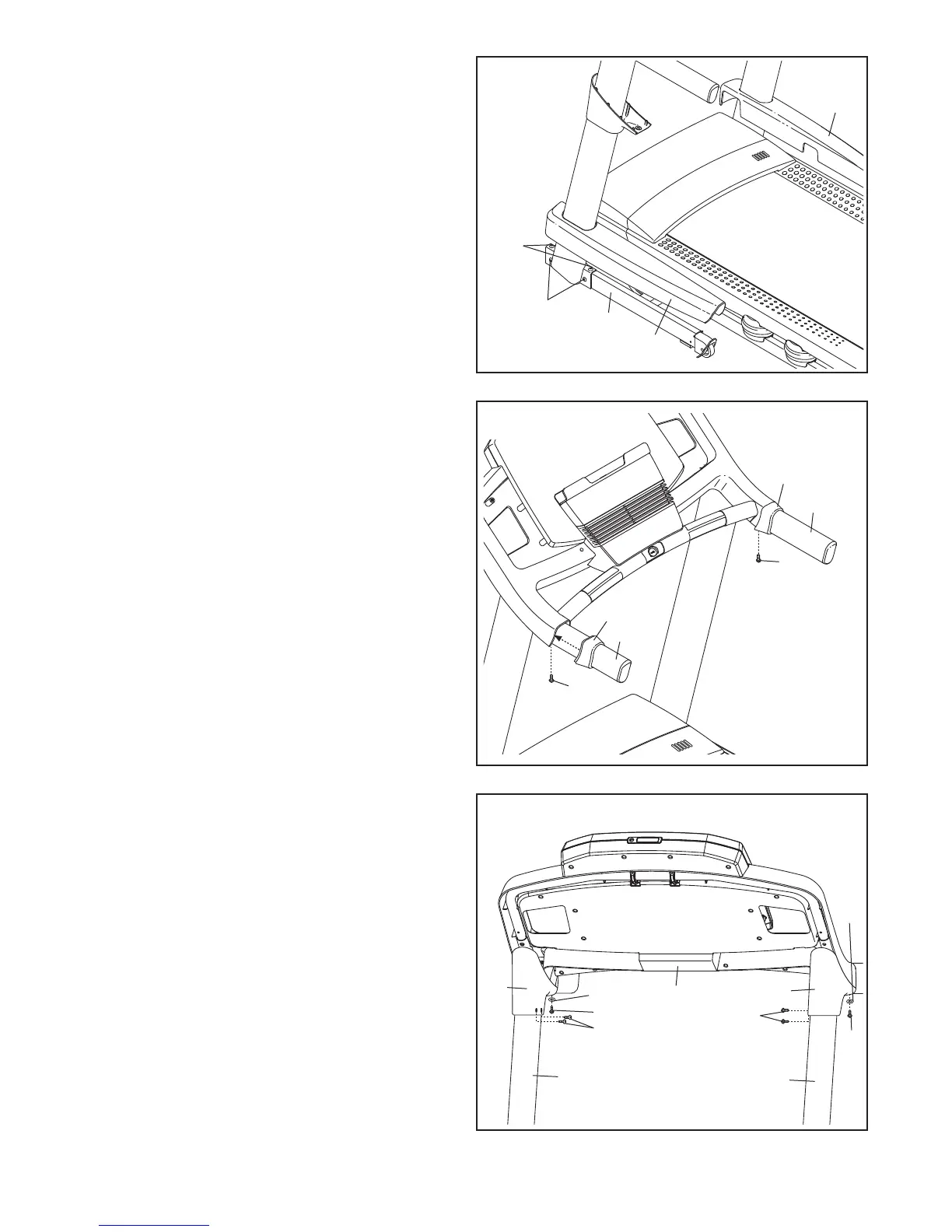

12. Міцно затягніть чотири гвинти 3/8" x 2 3/4" (7)
та чотири гвинти 3/8" x 1 1/4" (8) (показано
лише одну сторону).
Притисніть ліву та праву кришки основи (82,
83) до фіксації на їх місцях на основі (94).
12
83
8
82
94
7
13. Одягніть кришку лівої ручки (85) на ліву
ручку (88). Одягніть кришку правої ручки
(86) на праву ручку (87). Прикріпіть кришки
ручок двома гвинтами #8 x 1/2" (1).
13
85
86
1
1
87
88
14. Підніміть кришку лівої стійки (79) до блоку
консолі. Співставте отвори в кришці лівої
стійки з відповідними отворами у лівій стійці
(89). Закріпіть кришку лівої стійки двома
гвинтами #8 x 1/2" (1) та гвинтом #8 x 3/4" (2)
із пласкою шайбою 1/4" (36), як показано.
Аналогічним чином прикріпіть кришку
правої стійки (80) до правої стійки (90).
14
89
1
Блок
консолі
79
90
36
36
80
2
1
2
