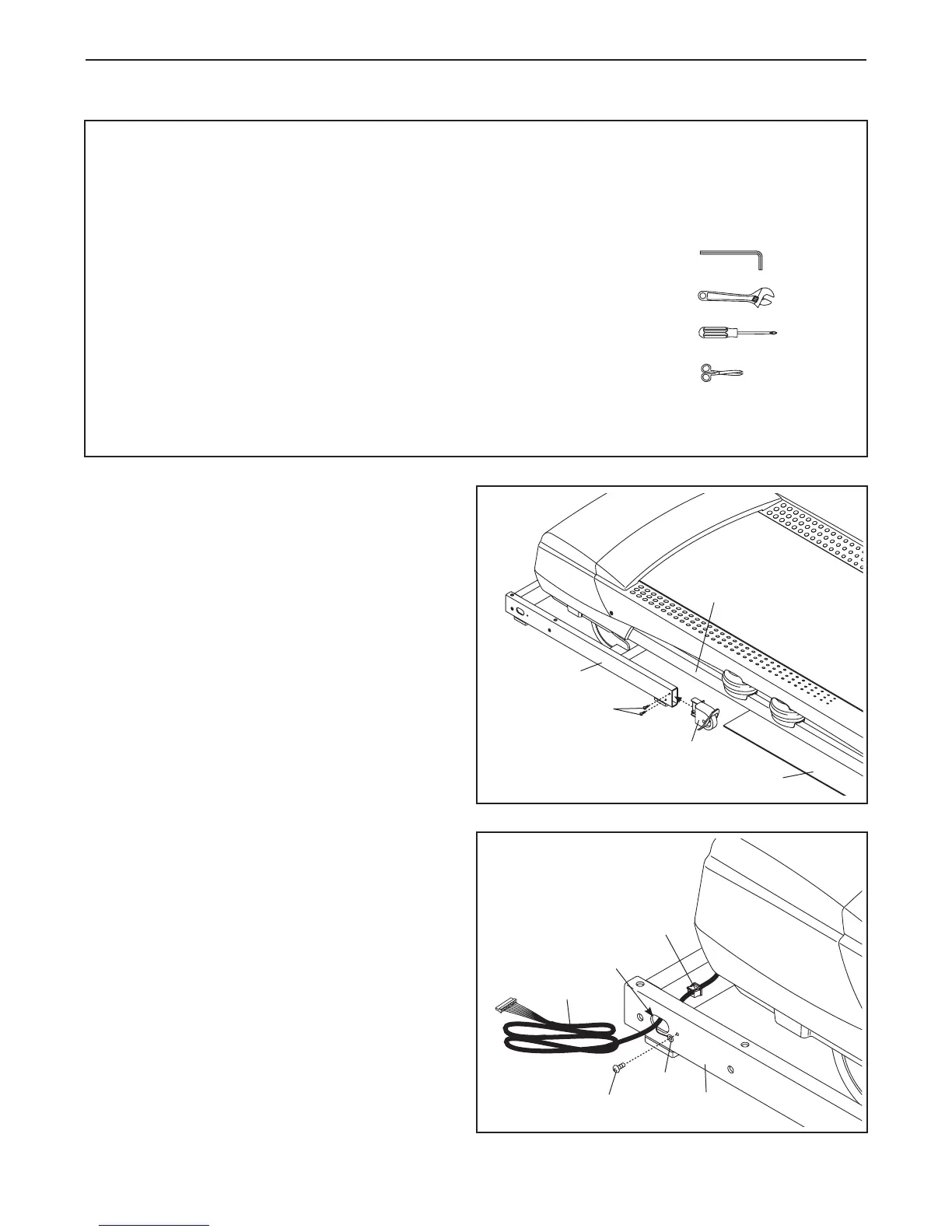

7
1. Asiguraţi-vă că cablul de alimentare nu este
în priză.
Aşezaţi o bucată de carton dedesubtul părţii din
spate a Cadrului (56) pentru a proteja pardo-
seala sau covorul.
Fixaţi Capacul Roţii din Stânga (96) pe Bază
(94) folosind două Şuruburi #8 x 3/4" (2).
Fixaţi Capacul Roţii din Dreapta (nu este in-
dicat în desen) pe partea dreaptă a Bazei (94)
în acelaşi mod.
1
96
94
2
56
Carton
2. Trageţi Firul Suportului de Ghidon (81) şi Cablul
de Împământare al Bazei (110) prin oriciul indi-
cat, situat în Bază (94).
Fixaţi Cablul de Împământare al Bazei (110) pe
Bază (94) folosind un Şurub de Împământare #8
x 1/2" (10).
Fixaţi Manşonul (77) în oriciul pătrat situat în
Bază (94), prin apăsare.
81
2
Oriciu
10
110
94
77
ASAMBLAREA
• Pentru asamblare sunt necesare două persoane.
• Aşezaţi toate piesele într-un spaţiu liber şi înde-
părtaţi materialele de ambalare. Nu aruncaţi ma-
terialele de ambalare până la terminarea asam-
blării.
• Partea inferioară a covorului rulant este acoperită
cu lubriant de înaltă performanţă. În urma trans-
portului, este posibil ca lubriantul să ajuns pe
partea de deasupra a covorului rulant sau pe
ambalaj. Acest lucru este normal. Dacă pe partea
de deasupra a covorului rulant se aă lubriant,
ştergeţi-l cu o cârpă moale cu detergent slab, ne-
abraziv.
• Pentru identicarea componentelor de mici di-
mensiuni, consultaţi pagina 6.
• Pentru asamblare aveţi nevoie de următoarele
unelte:
cheile imbus incluse
o cheie reglabilă
o şurubelniţă Phillips
foarfece
• Pentru a preveni deteriorarea pieselor, nu folosiţi
unelte electrice.
