NordicTrack T 13.0 Treadmill - Tabla de Identificación de Piezas

6

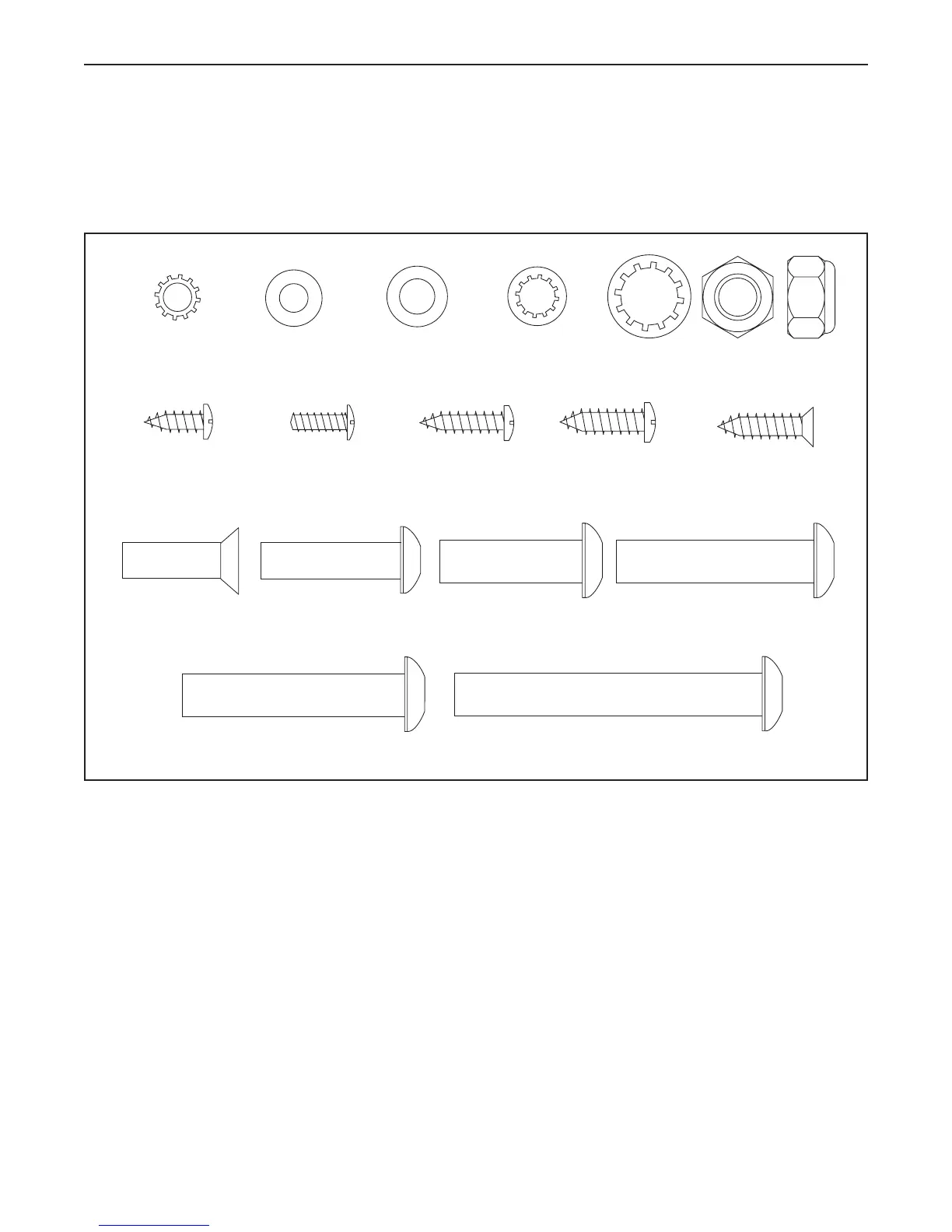

TABLA DE IDENTIFICACIÓN DE PIEZAS
Consulte los dibujos que aparecen abajo para identicar las piezas pequeñas en el montaje. El número entre
paréntesis que hay cerca de cada dibujo es el número de la pieza en la LISTA DE LAS PIEZAS hacia el nal de
este manual. El número que aparece después del paréntesis es la cantidad necesaria para el montaje. Nota: Si
no encuentra alguna de las piezas en la bolsa de piezas, compruebe si ha sido previamente conectada.
Pueden incluirse piezas adicionales.
Arandela
Estrella
1/4" (35)–2
Arandela Plana
1/4" (36)–2
Arandela Plana
5/16" (113)–4
Arandela Estrella
5/16" (11)–8
Arandela
Estrella
3/8" (13)–4
Tuerca 3/8"
(12)–2
Tornillo #8 x 1/2"
(1)–16
Tornillo de Tierra
#8 x 1/2" (10)–1
Tornillo #10 x 3/4"
(9)–2
Tornillo de Cabeza
Plana #10 x 3/4"
(112)–2
Tornillo 5/16" x 1"
(5)–4
Tornillo 5/16" x 1 1/4"
(4)–6
Tornillo 3/8" x 1 1/4"
(8)–4
Perno 3/8" x 1 3/4"
(6)–1
Perno 3/8" x 2" (3)–1 Tornillo 3/8" x 2 3/4" (7)–4
Tornillo #8 x 3/4"
(2)–6
