11

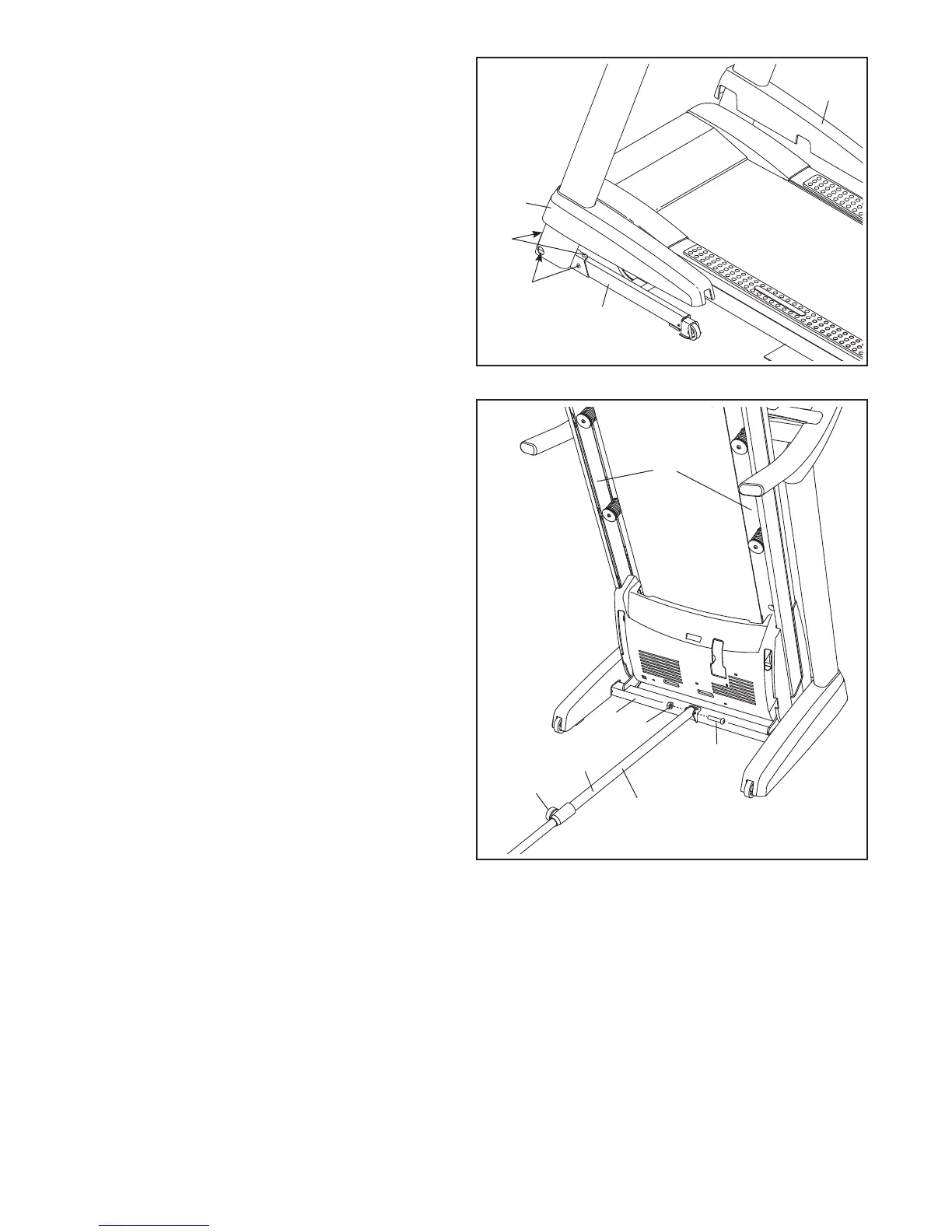

9. Firmemente ajuste los cuatro Tornillos 3/8"
x 2 3/4" (7), y entonces ajuste los cuatro
Tornillos 3/8" x 1 1/4" (8) (solamente un lado es
mostrado).
Presione las Cubiertas de la Base Izquierda y
Derecha (92, 93) sobre la Base (97) hasta que
encajen en su lugar.
9
93
8
92
97
7
10. Levante la Armadura (56) a la posición
mostrada. Haga que una segunda persona
sostenga la Armadura hasta que se complete
el paso 12.
Oriente el Pasador de Almacenamiento (53)
hasta que el barril grande y la perilla del pasador
se encuentren orientados como está mostrado.
Conecte el extremo inferior del Pasador de
Almacenamiento (53) a la Base (97) con un
Perno 3/8" x 2" (3) y una Tuerca 3/8" (11).
10
53
Barril
Grande
56
Perilla
del
Pasador
11
3
97
