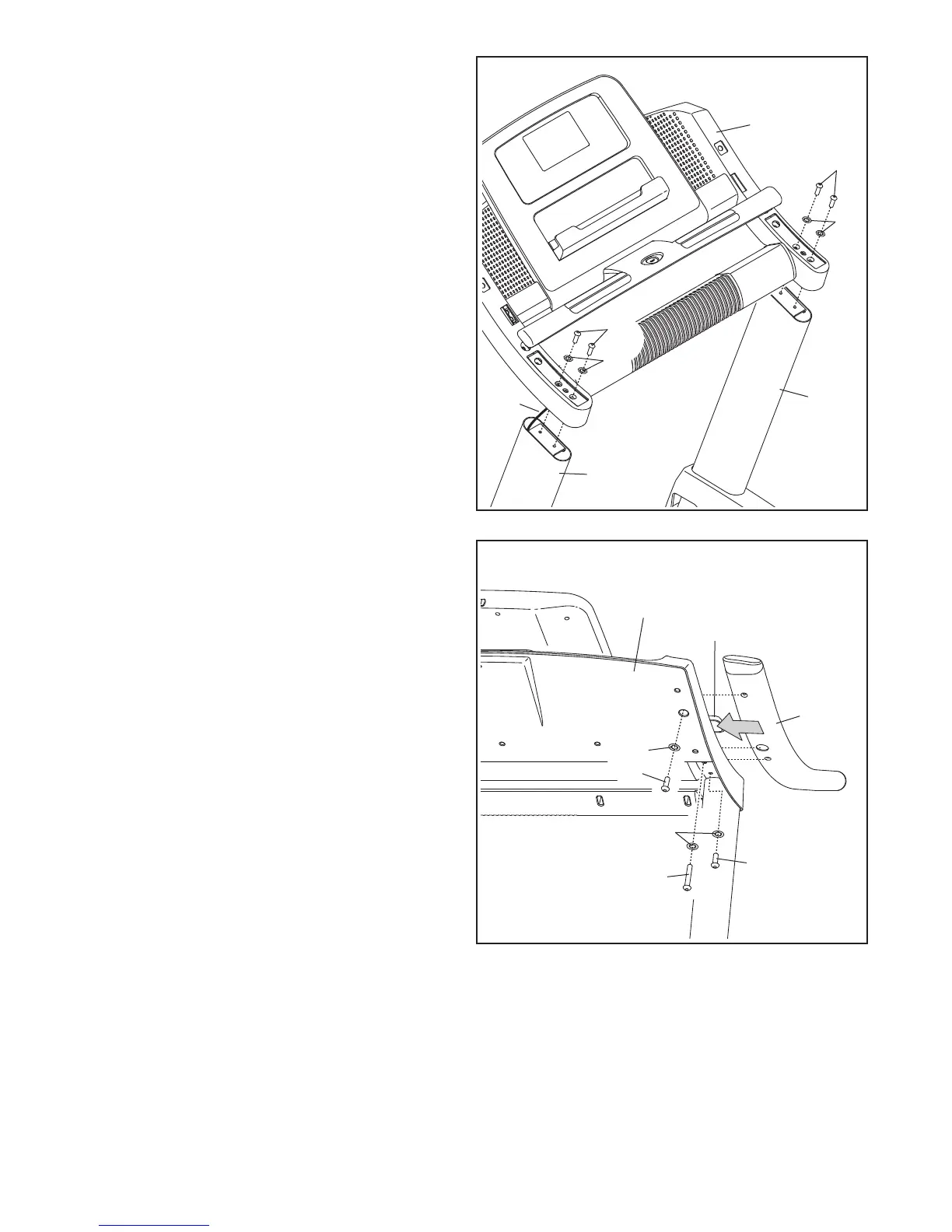

8. Identifique la Baranda Izquierda (87), que está
marcada con una calcomanía "Left" (L o Left
indica izquierda; R o Right indica derecha).
Deslice la Baranda Izquierda entre el montaje
de la consola y el montaje del pulso.
Conecte la Baranda Izquierda (87) con dos
Tornillos 5/16" x 2" (4), un Tornillo 5/16" x 3
3/4" (2), y tres Arandelas Estrella 5/16" (10)
como está mostrado. Comience todos los tres
Tornillos y luego ajústelos.
Conecte la Baranda Derecha (no mostrado)
al montaje de la consola como se describe
arriba.
7. Inserte los cables dentro del Montante Vertical
Izquierdo (89) mientras ponga el montaje de la
consola en los Montantes Vertical Izquierdo y
Derecho (89, 90). Tenga cuidado de no pelliz-
car el Cable del Montante Vertical (84).
Conecte el montaje de la consola con cuatro
Tornillos 5/16" x 1 1/2" (5) y cuatro Arandelas
Estrella 5/16" (10). Comience todos los cuatro
Tornillos y luego ajústelos.
7
89
90
5
10
84
10
5
Montaje de
la Consola
10
4
Montaje de
la Consola
Montaje
del Pulso
8
87
10
4
2
