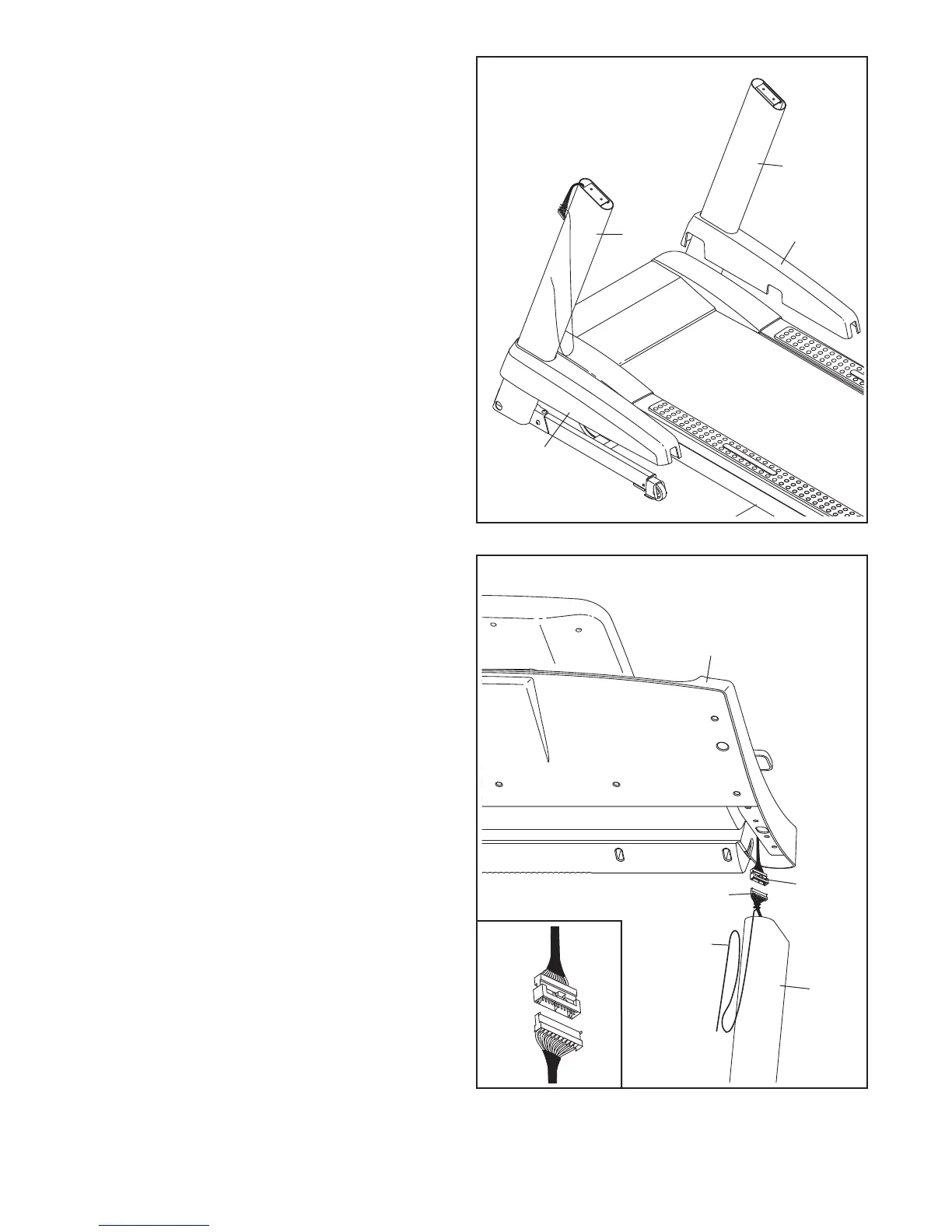

6. Con la ayuda de una segunda persona, sos�
tenga el montaje de la consola cerca del
Montante Vertical Izquierdo (89).
Conecte el Cable del Montante Vertical (84) al
cable de la consola. Vea el dibujo insertado.
Los conectores deben deslizarse juntos
fácilmente y encajar en su lugar. Si esto
no ocurre, gire un conector e inténtelo de
nuevo. SI NO CONECTA LOS CONECTORES
ADECUADAMENTE, LA CONSOLA PUEDE
DAÑARSE CUANDO ENCIENDA LA
CORRIENTE. Entonces, retire la atadura de
cables del Cable del Montante Vertical.
Montaje de
la Consola
Cable
de la
Consola
Atadura
de Cables
89
84
6
5. Identifique las Cubiertas de la Base Izquierda y
Derecha (92, 93). Deslice la Cubierta de la Base
Izquierda por el Montante Vertical Izquierdo
(89). Deslice la Cubierta de la Base Derecha por
el Montante Vertical Derecho (90). No presione
las Cubiertas de la Base en su lugar todavía.
89
92
90
93
5
