NorthStar EXPLORER W310 - Impostazione

104
Northstar Explorer W310 Installation and Operation Manual
selezionare quale dei due il W310 utilizzerà
(vedere sezione 3-1, 6):
i Premere + più volte finché la
schermata Modalità Velocità non è
visualizzata:
ii Premere o per cambiare la modalità
a (velocità sopra il suolo) o a (velocità
dell’imbarcazione nell’acqua).
iii Premere .
Se lo strumento fa parte di un sistema di 3.
strumenti della serie 310 collegati tramite
NavBus, impostare il numero del gruppo di
retroilluminazione (vedere sezione 6-1):
i Premere + più volte finché la schermata
Gruppo Di Retroilluminazione non è visualizzata:
ii Premere o per impostare il numero
del gruppo di retroilluminazione.
iii Premere .
Impostare:4.
Le unità di velocità (vedere sezione 4-1).
Il tipo d’indicatore (vedere sezione 3-2).
Se necessario, calibrare:5.
L’allineamento con il vento (vedere sezione
3-4).
La velocità del vento (vedere sezione 4-4).

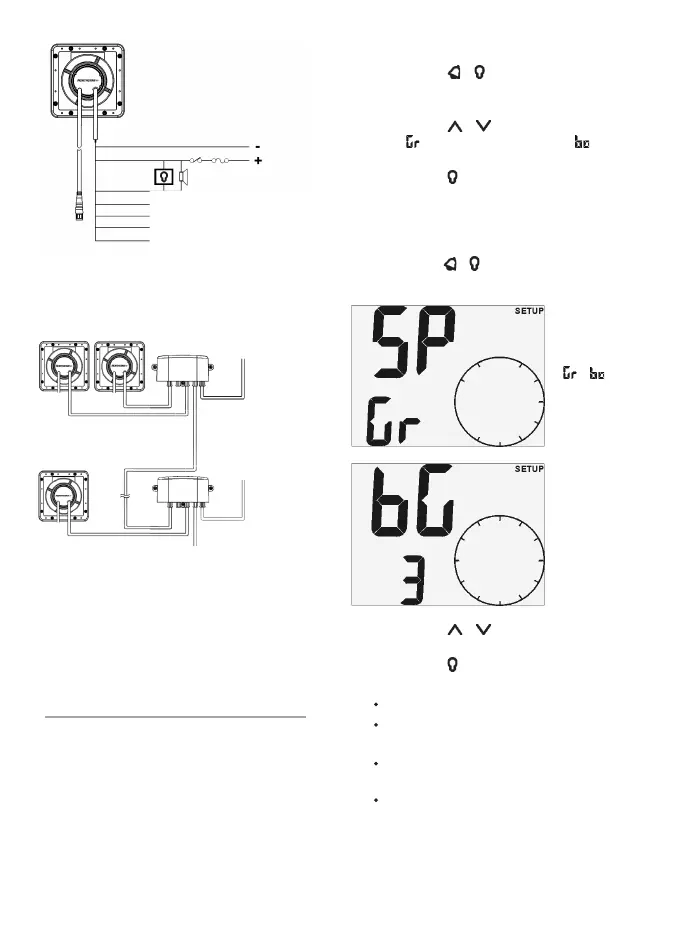

Con più strumenti, usare le scatole opzionali di
connessione per semplificare il cablaggio, come
dimostrato qui sotto:
Per informazioni sulle modalità di collegamento del
NavBus e sull’uso delle scatole di connessione,
consultare il Manuale Installazione e Utilizzo
NavBus.
2. Isolare o coprire tutti i cavi o connessioni non
usati per metterli a riparo dall’acqua e prendere
cura di proteggerli dal cortocircuito.
8-2 Impostazione
Effettuare un viaggio di collaudo per 1.
verificare che tutti gli strumenti funzionino
correttamente.
Per visualizzare la velocità e la direzione del 2.
vento reale e la VMG, il W310 deve essere
collegato ad uno strumento che emette
la velocità dell’imbarcazione. Se il W310 è
collegato ad uno strumento che emette la
velocità nell’acqua ed a uno strumento che
emette la velocità sopra il suolo, è possibile
Alimentazione
12 V DC
Beeper o luci esterni
(opzionali)
Rosso
Bianco
Verde
Nero
Giallo
Interruttore
Fusibile
Arancio
Blu
NavBus (opzionale)
Cavo unità
testa d’albero
Uscita NMEA (opzionale)
Ingresso NMEA (GPS, opzionale)
}
Cavo alimentazione/dati
Scatola di
connessione
Scatola di
connessione
Connessioni
alimentazione/
dati
Cavo alimentazione/dati
Cavo NavBus
Gruppo 1
Gruppo 2
Connessioni
alimentazione/
dati
Modalità
o
Gruppo 3
