Northstar Explorer W310 Installation and Operation Manual
Für exaktere Winkelauflösung einen kleineren Wert
wählen.
Zur Einstellung:
1. + mehrfach drücken, bis “Sr” unten links
erscheint:
Mit 2. oder den Wert ändern.
Zum Abschluss, 3. drücken.

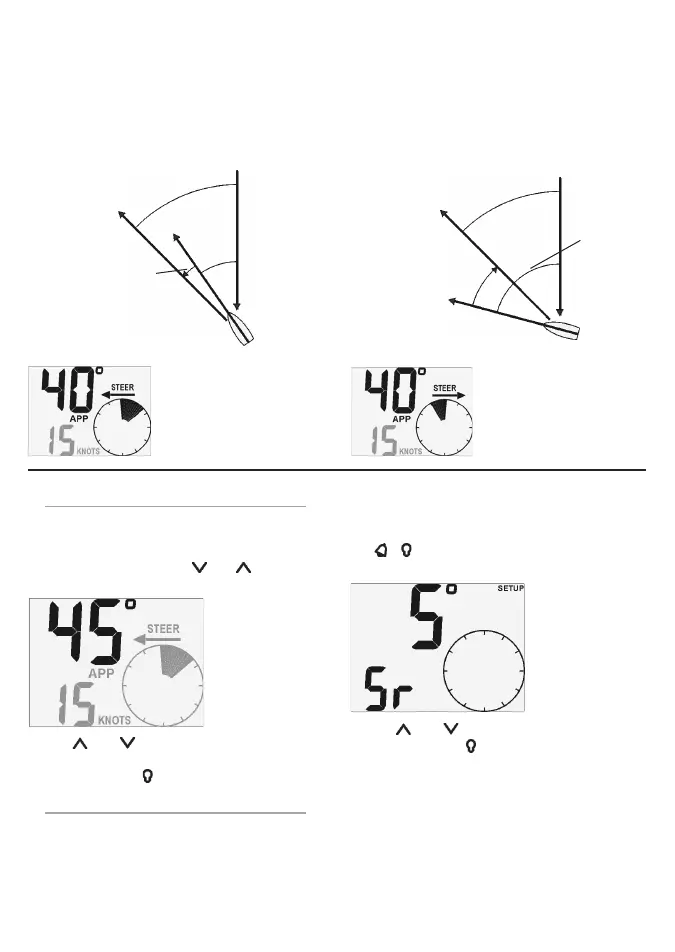

Steuerfehler, 6
Segmente sind aktiv
Richtungpfeil
(Korrekturrichtung)
Erforderlicher Steuerwinkel
Steuerfehler, 10
Segmente sind aktiv
Richtungpfeil
(Korrekturrichtung)
Erforderlicher Steuerwinkel
Windrichtung
Erforderlicher
Steuerwinkel 40°
Windrichtung
Steuer-
Korrektur 10°
nach BB
Erforderlicher
Steuerwinkel 40°
Aktueller
Steuerwinkel
70°
Aktueller
Steuerwinkel
30°
Steuer-Korrektur
30° nach StB
Der erforderliche Steuerwinkel ist 40°. Das Boot
steuert 30° zum scheinbaren Wind. Der Fehler ist
10°. Der Kurs ist um 10° nach BB zu berichtigen. Der
Segmentwert ist 1°. Somit werden 10 Segmente
gezeigt.
Der erforderliche Steuerwinkel ist 40°. Das Boot
steuert 70° zum scheinbaren Wind. Der Fehler ist
30°. Der Kurs ist um 30° nach StB zu berichtigen.
Der Segmentwert ist 5°. Somit werden 6 Segmente
gezeigt.
Am-Wind Winkel Beispiele
5-1 Am-Wind Winkel vorgeben
Der erforderliche Steuerwinkel ist der optimale
Winkel zwischen Bootsrichtung und scheinbarer
Windrichtung.
Beim Am-Wind steuern, 1. und ; drücken.
Der eingestellte Winkel erscheint blinkend:
Mit 2. oder den Winkelwert ändern. 0° bis
150° sind wählbar.
Zum Abschluss, 3. drücken.
5-2 Feinauflösung der Winkel-Anzeige
Bei der Am-Wind Anzeige entspricht jedes
Winkelsegment einem bestimmbaren Fehlerwinkel.
Pro Segment kann eine Winkelgröße von 1° bis 5°
gewählt werden (siehe Beispiele der Vorseite).
Required
steering
angle is 45°
Winkelsegment
entspricht 5°
