ii Pressionar ou para mudar o modo
para (Velocidade sobre a superfície) ou
(velocidade do barco através da água).
(boat Speed through Water).
iii Pressionar .
Se a unidade for parte de um sistema de 3.
instrumentos de um sistema da série 3100
ligados pelo NavBus, definir o número do grupo
de iluminação interna (ver a seção 6-1) :
i Pressionar + várias vezes até a tela do
Grupo de Iluminação Interna ser mostrado:
ii Pressionar ou para definir o número
do grupo de iluminação interna.
iii Pressionar .
Definir:4.
As unidades de velocidade (ver a seção 4-1)
O tipo de ponteiro (ver a seção 3-2).
Calibrar se necessário:5.
Alinhamento do vento (ver a seção 3-4)
Velocidade do vento (ver a seção 4-4).
O modo é
ou
O grupo é 3

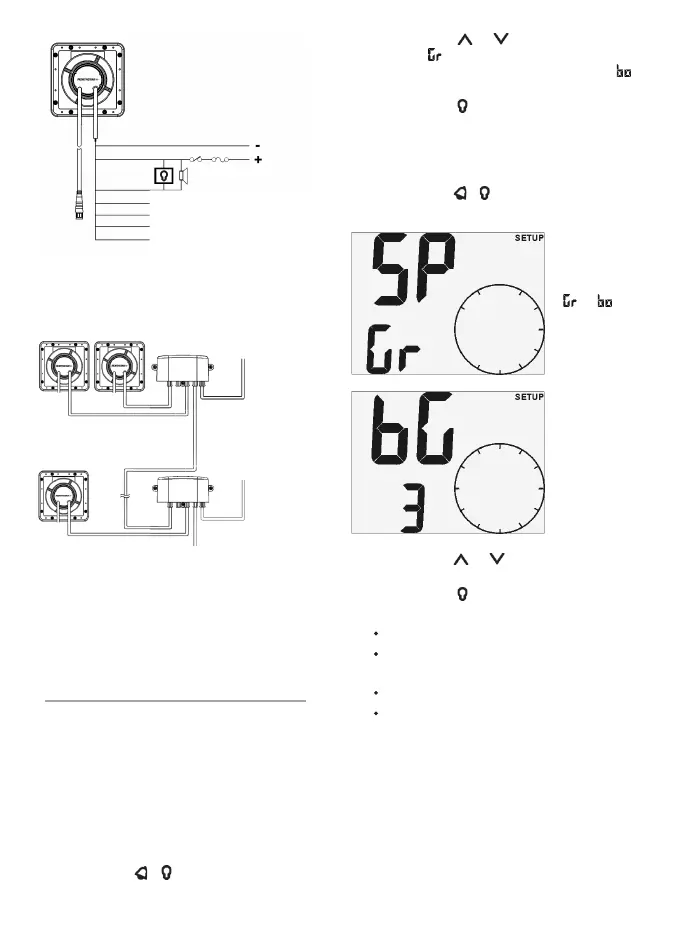

Com vários instrumentos, usar as caixas de
ligação opcionais para simplificar a fiação,
conforme mostrado abaixo :
Para informações sobre como ligar o NavBus
e para usar as caixas de ligações, consultar o
Manual de Instalação e Operação do NavBus.
2. Passar fita ou cobrir quaisquer fios ou conectores
não utilizados, para protegê-los da água e para
evitar curtos.
8-2 Configuração
Levar o barco para uma viagem de teste e verificar 1.
se todos os instrumentos funcionam corretamente.
Para mostrar a velocidade e direção reais do 2.
vento e o VMG, o W310 deve ser ligado a um
instrumento que indique a velocidade do barco.
Se o W310 for ligado a um instrumento que
indique a velocidade através da água e a um
instrumento que indique a velocidade sobre
a superfície, então pode-se selecionar qual o
W310 irá utilizar (ver a seção 3.1 e 6) :
i Pressionar + várias vezes até a tela do
Modo Velocidade ser mostrada:
Energia
12 V DC
Bipes e luzes
externas (opcional)
Vermelho
Branco
Verde
Preto
Amarelo
Interruptor
Fusível
Laranjado
Azul
NavBus (opcional)
Transdutor de
Profundidade
Saída NMEA (opcional)
Sem conexão
}
Cabos de energia & dados
Caixa de
passagem
Caixa de
passagem
Energia &
Conexão de
dados
Cabos de energia & dados
Cabos NavBus
Grupo 1
Grupo 2
Energia &
Conexão de
dados
