Northstar Explorer W310 Installation and Operation Manual

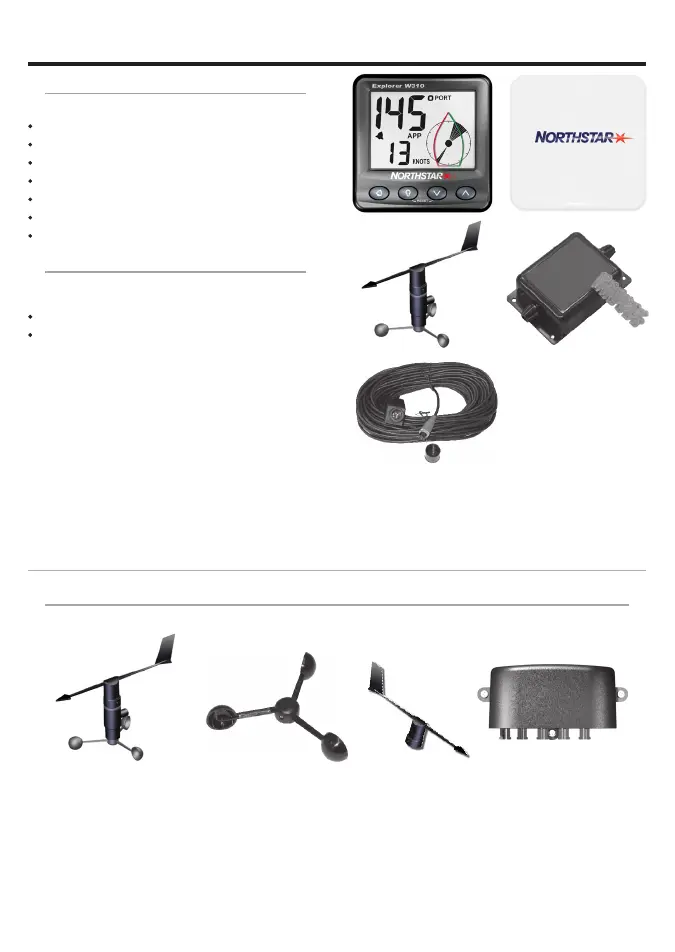

7 W310 - Bauteile
7-1 W310 - Lieferumfang
Standard-Konfiguration
W310 Instrument mit Schutzkappe.
Mastkopf-Einheit.
30 m Mastkopf-Kabel.
Mastkopf-Verbindungsbox.
Garantie-Karte.
Montage-Schablone.
Dieses Betriebs-Handbuch.
7-2 Weitere erforderliche Bauteile
Ein oder mehrere Geräte der 310-Serie sind wie
folgt an eine 12-V Bordversorgung anzuschließen:
Ein Ein-/Aus-Schalter ist einzufügen.
Eine Sicherung ist einzufügen 1 Amp. für bis zu
5 Instrumente.
Optional können externe Alarmmittel
angeschlossen werden. Das W310 kann max 30 V
DC und 250 mA gegen Masse schalten. Bei größerer
Leistung muss ein Relais zwischen geschaltet
werden.
Bei einem System mit mehreren Instrumenten sind
zwischen diesen Kabelverbindungen erforderlich
(siehe Abschn. 6 oder das NavBus-Handbuch).
Um am W310 wahre Winddaten und VMG anzeigen
zu können, muss eine Verbindung zu einem
entsprechenden Instrument erfolgen (sieh Abschn. 6).
7-3 Zubehör
Folgendes Zubehör ist beim Northstar Fachhändler lieferbar:
NavBus Verbindungsbox
(siehe Abschn. 6)
Austausch Mastkopf-Einheit Löffel-Windrad
Das W310 benötigt keine Mastkopf-Einheit, wenn es
über das NavBus-System entsprechende Daten von
einem anderen Northstar-Instrument empfangen
kann (siehe Abschn. 6-1).
Ersatz-Windfahne
