Numark HDMIX - Diagrama de Conexiones

13

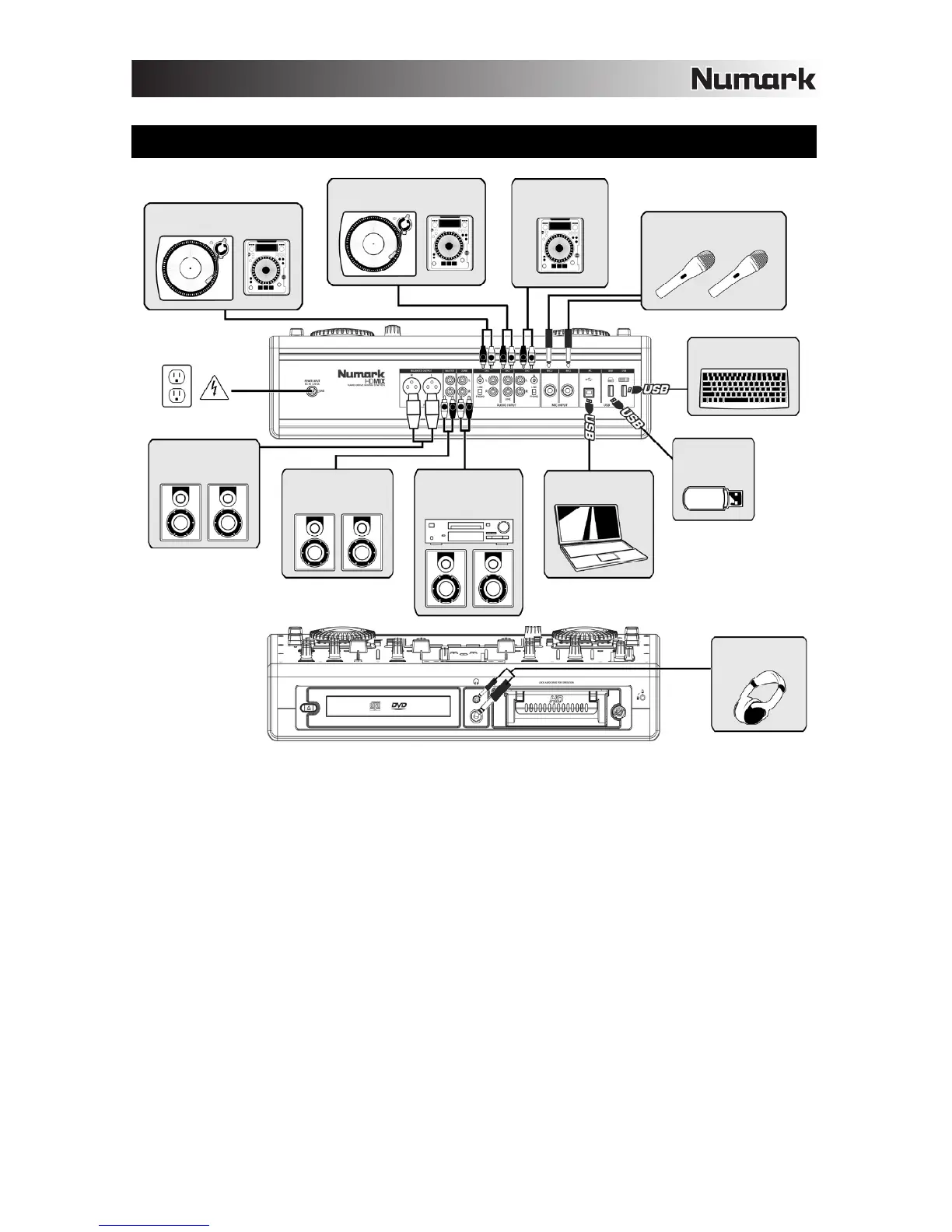

DIAGRAMA DE CONEXIONES
1. Asegúrese de que la caja contenga los siguientes elementos.
 Sistema profesional para DJ HDMIX
 Caddy de disco duro con 2 llaves
 Disco duro de 80 Gb (removible y actualizable) con software Librarian
 Cable USB
 Teclado USB
 Fuente de alimentación de conmutación
 Manual de inicio rápido
 Información sobre la seguridad y la garantía
2. LEA LAS INSTRUCCIONES DEL FOLLETO DE SEGURIDAD ANTES DE UTILIZAR EL PRODUCTO.
3. Estudie este diagrama de conexión.
4. Coloque el HDMIX en una posición adecuada para su funcionamiento.
5. Asegúrese que todos los dispositivos estén apagados y que todos los faders y perillas de ganancia estén en la
posición de mínimo.
6. Conecte las salidas del HDMIX a un sistema de altavoces o amplificadores.
7. Enchufe todos los dispositivos al suministro de corriente alterna.
8. Encienda todo en el siguiente orden:
• Dispositivos de entrada (giradiscos, reproductores de CD)
• HDMIX
• Amplificadores o dispositivos de salida
9. Invierta siempre esta operación apagando los dispositivos en el siguiente orden:
• Amplificadores o dispositivos de salida
• HDMIX
• Dispositivos de entrada (giradiscos, reproductores de CD)
REPRODUCTOR
DE CD
GIRADISCOS O
REPRODUCTOR DE CD
GIRADISCOS O
REPRODUCTOR DE CD
MICRÓFONOS
TECLADO
AMP O SISTEMA
DE ALTAVOCES
AMP O SISTEMA
DE ALTAVOCES
GRABADOR DE CD O
SISTEMA MONITOR
DE ALTAVOCES
LAPTOP
UNIDAD
MINIATURA O
DISCO DURO
AURICULARES
DE 1/4” o 1/8”
