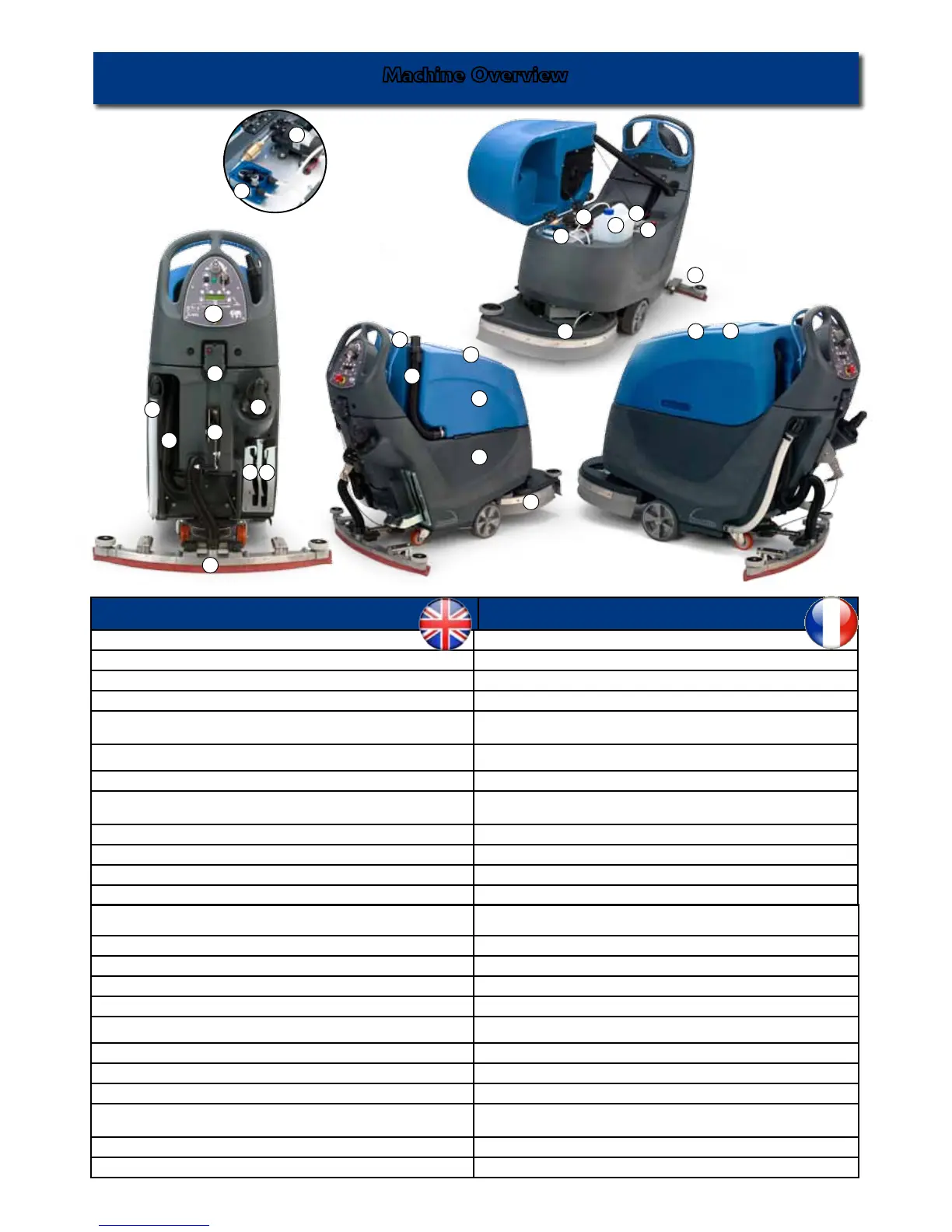

Machine Overview Description de la machine
1. Operator control panel ( see page 4 ) 1. Panneau de commande de l’opérateur (voir page 7)
2. Charging socket 2. Prise de charge
3. Clean water tank ll point 3. Point de remplissage du réservoir d’eau propre
4. Floor tool raise / lower lever 4. Levier de relevage/d’abaissement du suceur
5. Clean water tank emptying hose & ll level
5. Tuyau de vidange et niveau de remplissage
du réservoir d’eau propre
6. Floor tool vacuum hose 6. Tuyau d’aspiration du suceur
7. Brush deck-lifting Pedal 7. Pédale de relevage du plateau de brosses
8. Extra brush load Pedal
8. Pédale de réglage de la pression
(usage normal/ intensif) de la brosse
9. Semi parabolic oor-tool 9. Suceur semi-parabolique
10. Brush deck 10. Plateau de brosses
11. Chemical dosing tank ( 5 litre ) 11. Réservoir de dosage de produits chimiques (5 litres)
12. Chemical dosing Pump 12. Pompe doseuse de produits chimiques
3
4
5
6
7
8
10
12
13
14
15
16
17
18
19
20
21
11
2
1
22
12
13
9
23
24
Machine Overview
13. Water pump 13. Pompe à eau
14. Gel batteries 14. Batteries gel
15. 50 Amp battery fuses x2 15. Fusibles de batterie 50 A, x2
16. Clean Water Filter 16. Filtre d'eau propre
17. Waste water dumping hose 17. Tuyau de vidange de l'eau sale
18. Top tank hood release catches 18. Loquets de déverrouillage du capot du réservoir supérieur
19. Top tank (waste water) 19. Réservoir supérieur (eau sale)
20. Bottom tank (clean water) 20. Réservoir inférieur (eau propre)
21. Adjustable side skirt 21. Jupe latérale réglable
22. Control handle (Variable Speed - start / stop trigger)
22. Poignée de commande (gâchette de commande de vitesse et de
Marche/Arrêt)
23. Top tank hood 23. Capot du réservoir supérieur
24. Basket Filter 24. Panier-ltre
