32 26.11.07 1 689 979 924N
Druckmessstellen im Anhängefahrzeug

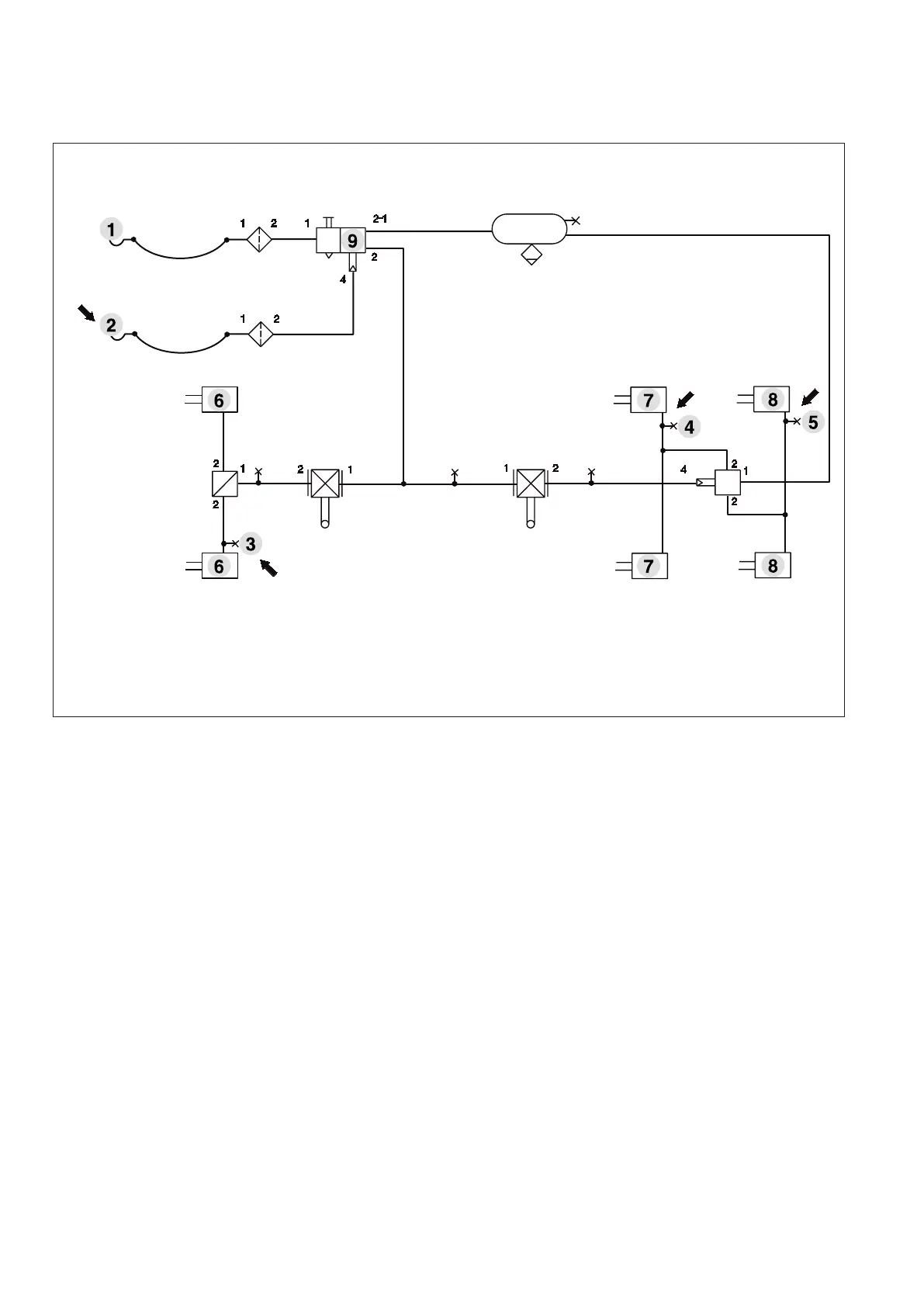

Beispiel: Druckmessstellen (Pfeil) im Anhängefahrzeug
1. Druckmessstelle (Kupplungskopf Vorrat)
2. Druckmessstelle (Kupplungskopf Bremse Druck p
m
)
3. Druckmessstelle (Druck p
z
, Achse 1)
4. Druckmessstelle (Druck p
z
, Achse 2)
5. Druckmessstelle (Druck p
z
, Achse 3)
6. Bremszylinder (Bremskraft F
1
)
7. Bremszylinder (Bremskraft F
2
)
8. Bremszylinder (Bremskraft F
3
)
9. Anhänger-Bremsventil
