INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
9

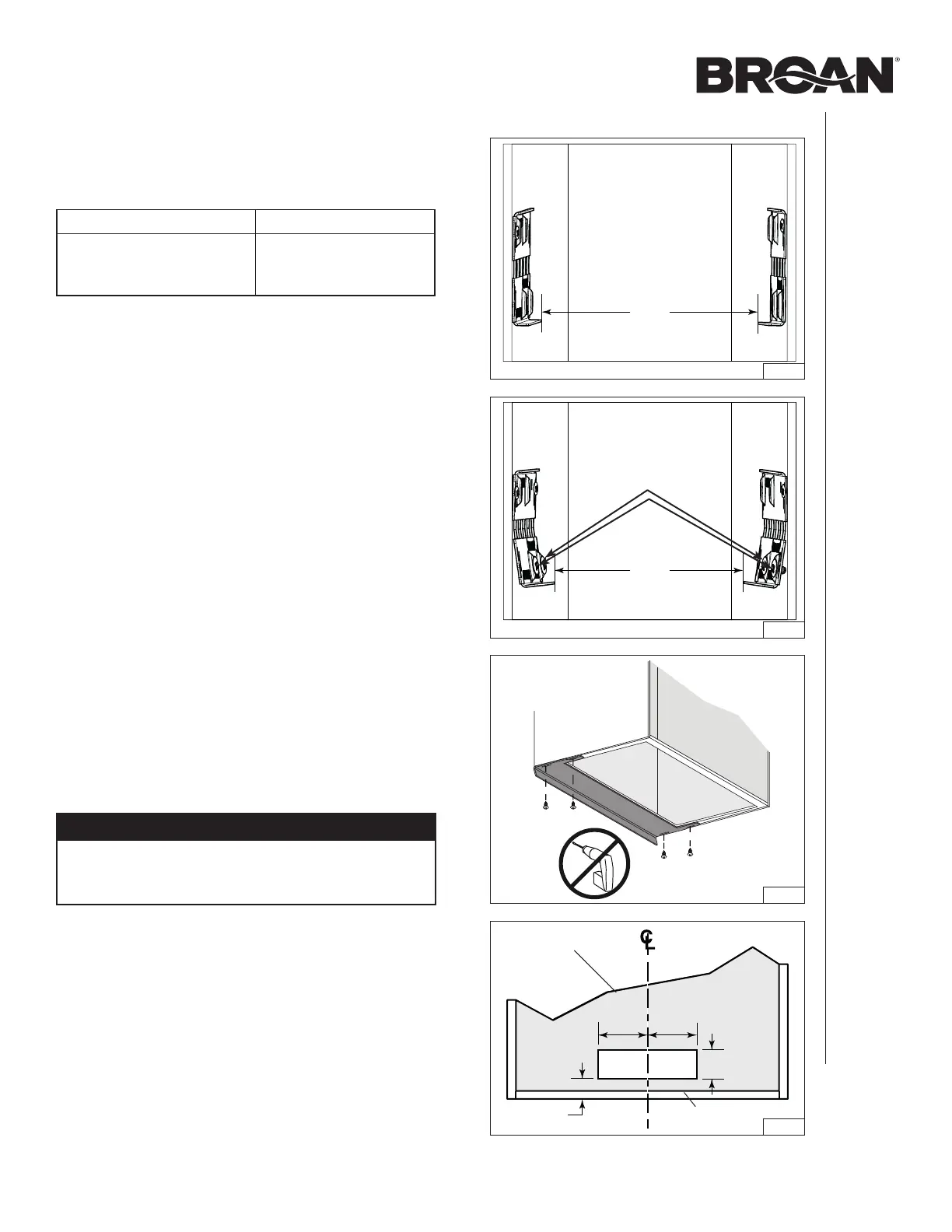

PREPARACIÓN DEL GABINETE (CONT.)
6. Medir la distancia entre ambos bordes inferiores de los
soportes (F) (FIG. 10). La tabla siguiente indica la distancia
adecuada:
BORDE ESTRECHO BORDE AMPLIO
F
De 27-7/8 po
a < 28-1/16 po
F
De 28-1/16 po
a 28-5/16 po
Si la distancia medida debe acortarse, atornille dos
tornillos n.˚ 8-32 x 1/4 pulg. en cada orificio en relieve
inferiores de los soportes del gabinete; esto doblará
ligeramente la parte inferior de los soportes (FIG. 11).
Atornille ambos soportes para obtener la distancia
adecuada.
FIG. 13
PARED TRASERA
DEL GABINETE
BASE DEL
GABINETE
7. Cintas protectoras, en 3 formatos diferentes, están
incluidas con estos aparatos. Están diseñadas para
gabinetes de hasta 13 pulg. de profundidad. Se ofrece
un otro juego de 4 cintas protectoras para gabinetes de
hasta 15 pulg. de profundidad (pedir el kit HADTBN30).
Elegir la cinta que puede cubrir el borde trasero del
gabinete. Usar 4 tornillos para madera de cabeza
redondeada n.˚ 6 x 5/8 pulg. (incluidos) para sujetarla
(FIG. 12).
INSTALACIÓN CON SALIDA HORIZONTAL SOLAMENTE
Esta campana empotrable se entrega de fábrica con una
evacuación vertical; sin embargo, es posible cambiar por
una evacuación horizontal (conducto de 3¼ pulg. x 10 pulg.
solamente).
8. Corte el orificio para la salida horizontal a través de la pared
trasera del gabinete usando las dimensiones indicadas
(FIG. 13).
FIG. 12
ATENCIÓN
Nunca utilice un atornillador eléctrico o un taladro
para atornillar la cinta protectora al borde trasero del
gabinete, usar un destornillador estándar.
FIG. 10
FIG. 11
Tornillos en orificios
inferiores en relieve
