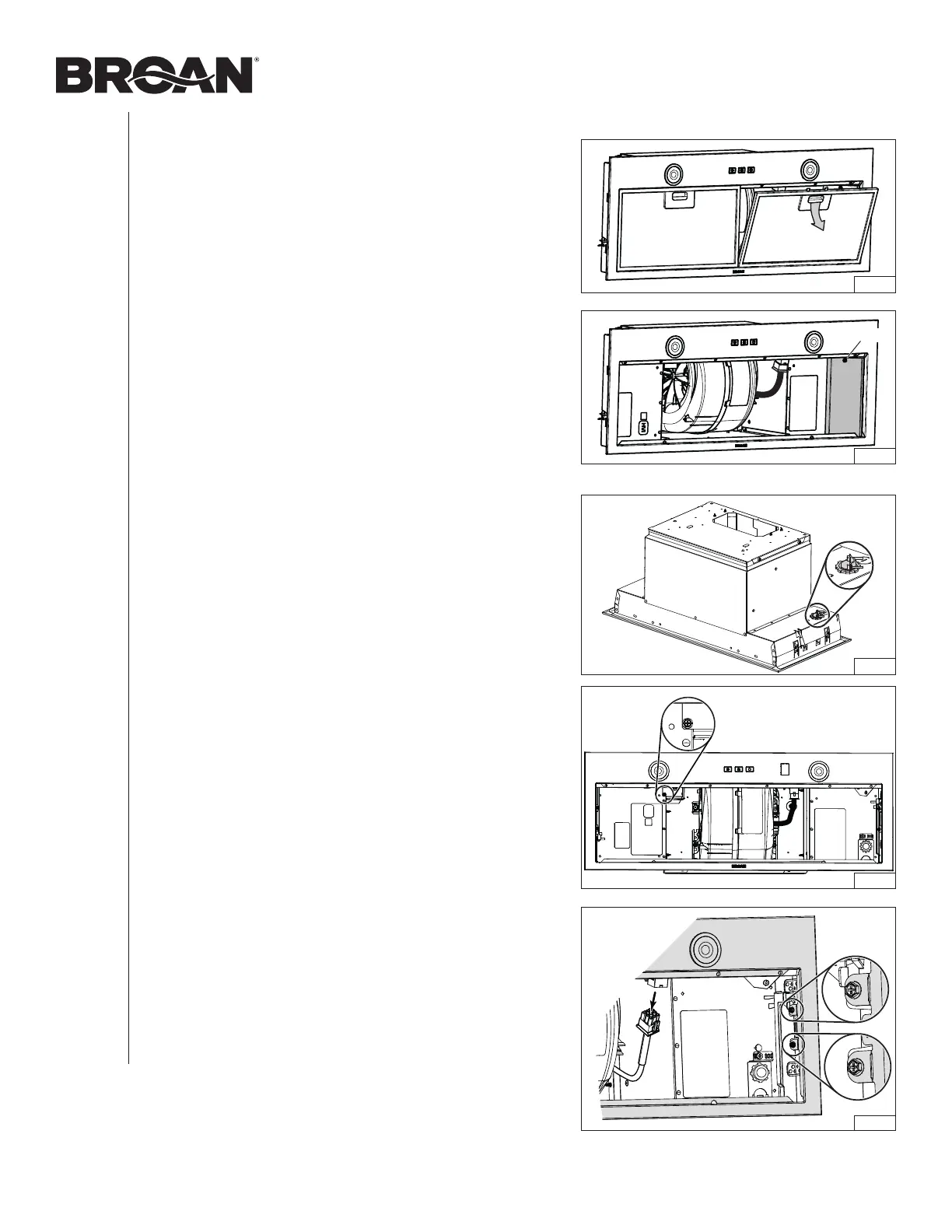

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
10
PREPARACIÓN DEL APARATO
TODAS LAS INSTALACIONES
1. De haberla, retire de la campana y de todas las piezas la
película protectora.
2. Use la pestaña para retirar de la campana los filtros de
grasa empujando hacia abajo e inclinando los filtros hacia
fuera (FIG. 14). Poner los filtros a un lado.
3. Quite la tapa del compartimento eléctrico (en gris en
FIG. 15) en el interior del aparato retirando su tornillo de
sujeción. Retire la bolsa de piezas detrás de la tapa. Poner
la bolsa de piezas, la tapa y el tornillo de sujeción a un lado.
FIG. 14
FIG. 16
4. Perfore uno de los dos orificios punzonados. Instale una
abrazadera de cables de un diámetro de 7/8 pulg. (no
incluida, en gris en FIG. 16).
NOTA: Se puede usar el juego de cable para campana
HCK44 (opcional) al lugar del cable de alimentación de
la vivienda. Ver las instrucciones incluidas con el juego de
cable para campana HCK44.
INSTALACIÓN CON SALIDA HORIZONTAL SOLAMENTE
5. Quitar y desechar el tornillo rodeado en la FIG. 17.
NOTA: Este tornillo podría estar presente o no.
6. Desenchufe el cable del ventilador de su conector en el
panel frontal. Quite el panel frontal del aparato retirando
los 4 tornillos de sujeción (dos por lado, rodeados en la
FIG. 18) de la carcasa del aparato. Poner el panel frontal
y los tornillos a un lado.
FIG. 18
FIG. 17
TORNILLO
FIG. 15
