Oki IP-6620 - Painel de Operação

Botões
CANCEL
Cancela os parâmetros inseridos ou retorna ao
menu superior.
ONLINE
Alterna entre os estados on-line e o-line, e coloca
a impressora em pausa ou retoma a impressão.
HEATER
Entra no menu de controle do aquecedor.
MENU
Usado para exibir informações sobre a impressora
e alterar as congurações da impressora.
ADJUST
Usado para entrar no menu de ajuste.
MAINTENANCE
Usado para entrar no menu de manutenção.
NOZZLE PRINT
Usado para realizar uma impressão de esguicho.
PH.RECOVERY
Usado para entrar no menu de limpeza.
LED
LED de erro
(Laranja)
Indica se um erro ocorreu.
Aceso: Um erro ocorreu.
Piscando: Estado de alerta.
Apagado: Normal (sem erro)
LED do
aquecedor de
mídia (Verde)
Indica o status do aquecedor de mídia.
- Aceso: A temperatura denida foi atingida.
- Piscando: Aquecendo.
- Apagado: O aquecedor de mídia está desligado.
LED de tinta
(Verde)
Indica se ainda resta tinta.
Aceso: Há tinta de todas as cores presente.
Piscando: Tinta perto do m (o nível de todas as
cores está baixo).
Apagado: Sem tinta.
LED ON-LINE
(Verde)
Indica se a conexão está on-line, o-line,
recebendo dados ou em pausa.
- Aceso: On-line
- Piscando (devagar): Em pausa.
- Piscando (rápido): Recebendo dados.
- Apagado: O-line.

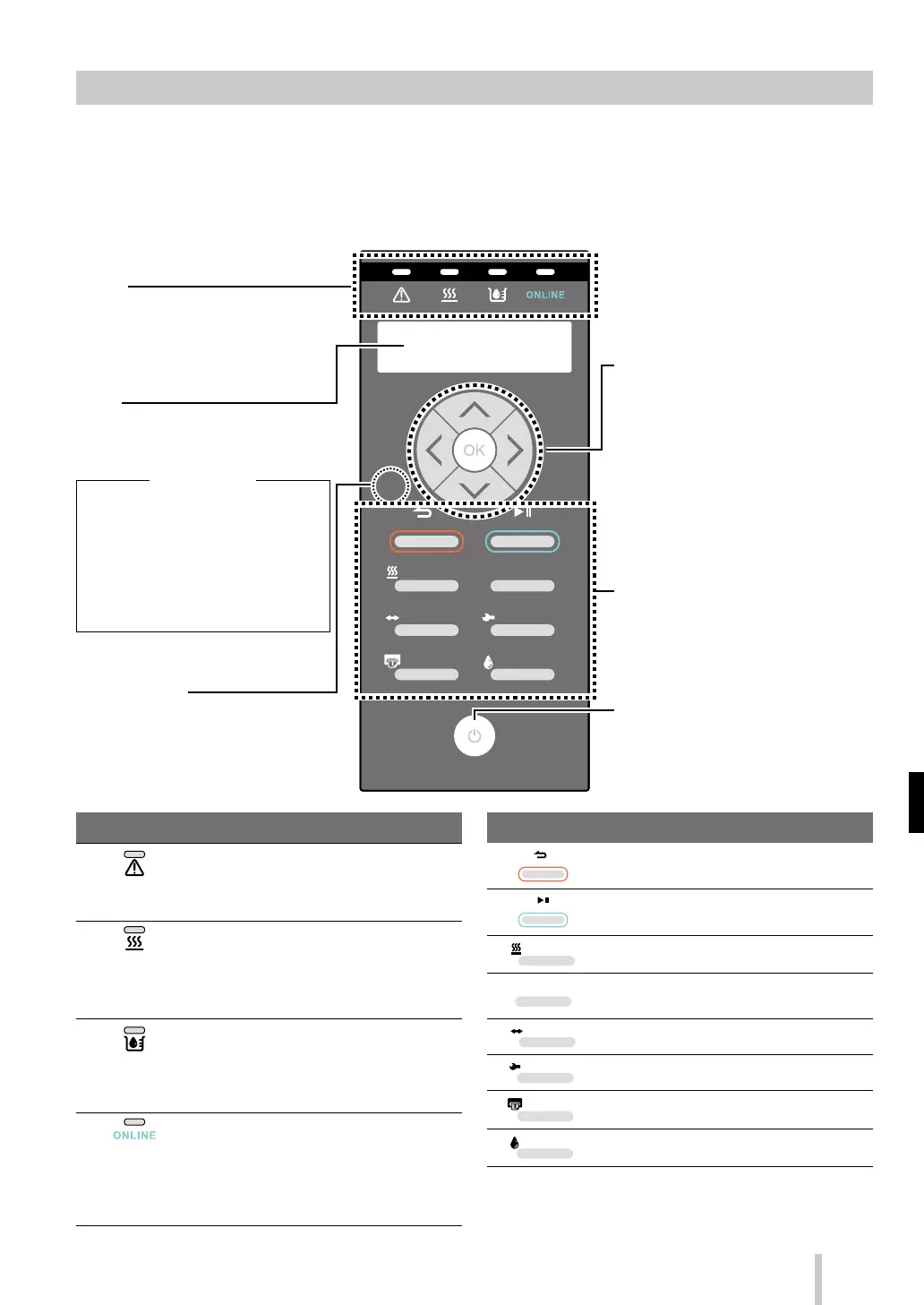

Painel de operação
Os botões, LEDs e o LCD estão dispostos no painel de operação da impressora, como mostrado abaixo. Além disso, o
painel de operação também é equipado com uma campainha para chamar a atenção caso ocorra um erro ou caso um
botão inválido seja pressionado.
A impressora entra no modo de espera se não for usada por um determinado período de tempo.
POWER
HEATER MENU
CANCEL
SET
ORIGIN
ONLINE
ADJUST
MAINTENANCE
NOZZLE PRINT PH.RECOVERY
193
•
Botão liga/desliga
Usado para ligar ou desligar a impressora.
Usado para entrar e sair manualmente do
modo de espera.
•
Botões
Use esses botões para operar o menu da
impressora.
Consulte a tabela abaixo.
•
Botões Acima, Abaixo, Esquerda
e Direita
Usadas para selecionar opções de menu,
alternar entre menus (seleção, aumentar/
diminuir valores), etc.
•
Botão OK
Usado para conrmar o menu e parâmetros.
•
LCD
Mostra o status da impressora e exibe a
janela de menu (2 linhas, 20 caracteres).
•
Aviso sonoro
Soa quando um erro ocorre ou quando um
botão inválido é pressionado, e avisa sobre
a manutenção diária e quando os cabeçotes
de impressão estão destampados.
•
LED
Ligado (ON), piscando e desligado (OFF)
indica o status da impressora.
Consulte a tabela abaixo.
Modo de espera
(Durante o modo de espera)
LCD: A tela e a luz de fundo são desativadas
LED online: Pisca lentamente
Outros LEDs: Desativados
(Saindo do modo de espera)
A impressora sai do modo de espera quando
- qualquer botão é pressionado,
- a impressora recebe dados de impressão.
