OMCN 126/A - Descrizione Generale

L126A1IENS002
8
1.1.
Descrizione generale
L’ Art. 126/A è un apparecchio idraulico ad azionamento
manuale, progettato e realizzato per essere utilizzato secon-
do quanto indicato nel paragrafo 2.0. - Destinazione d’uso.
L’apparecchio è dotato di un piattello adibito al sollevamento
del carico.
La salita e la discesa del piattello è ottenuta per mezzo di un
cilindro oleodinamico, posizionato nel corpo dell’apparec-
chio, azionato da una pompa manuale.

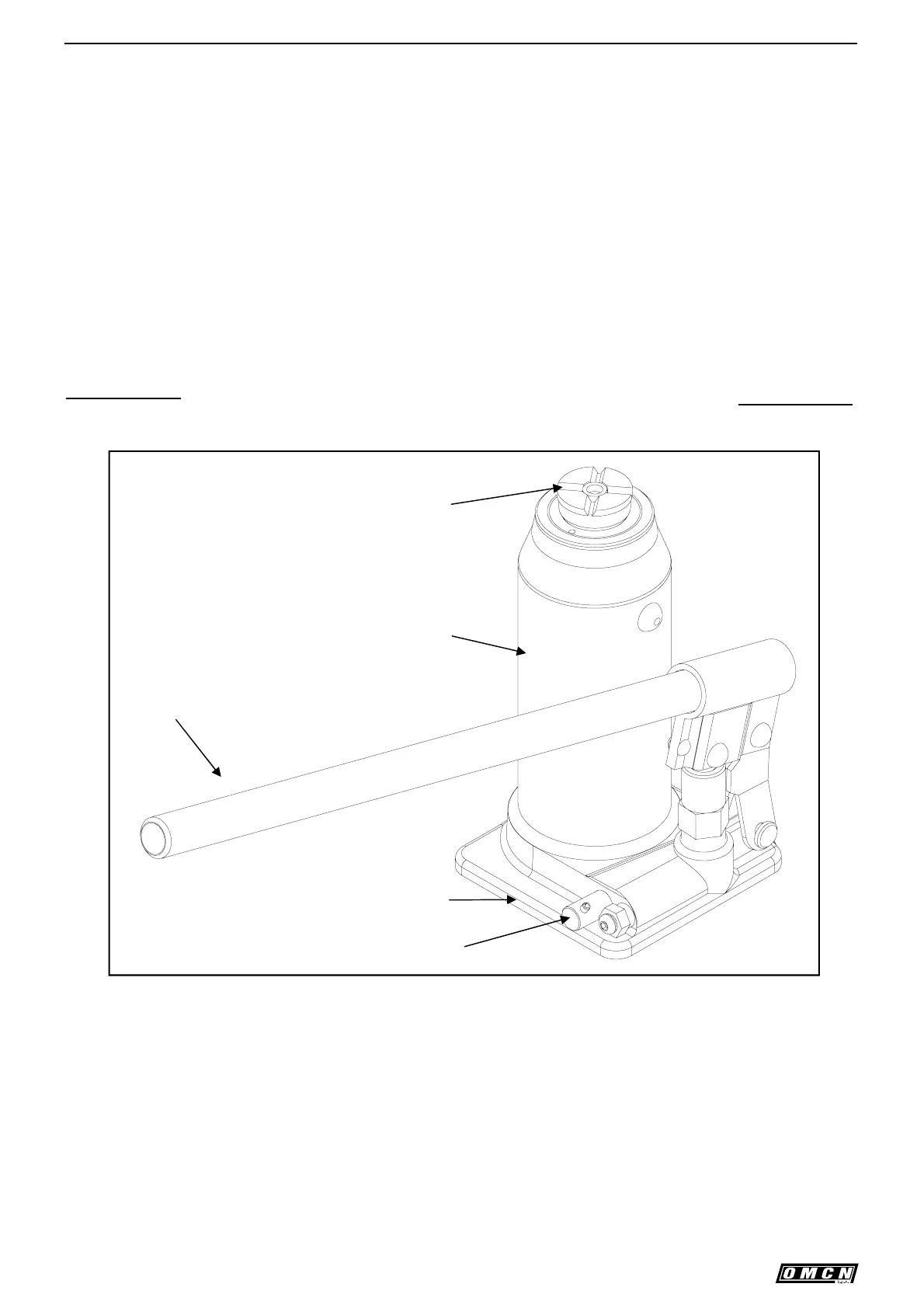

1) Piattello
2) Cilindro oleodinamico
3) Leva di comando
4) Dispositivo di discesa
5) Base
TAV. 2
FIG. 2
1) Plate
2) Oleo-dynamic cylinder
3) Lever
4) Lowering device
5) Base
Article 126/A is a manual hydraulic appliance designed and
created for being used as indicated in paragraph
2.0. - Specific use.
The appliance has a plate to support the load.
The plate goes up and down through the action of an oleo-
dynamic cylinder placed inside the appliance. Such cylinder
gets moved by a hand pump.
1.1.
General description
1
3
2
4
5
