3. INBETRIEBNAHME
3.1 ANLAGENDISPLAY
Die zu dieser Reihe gehörenden Maschinen sind mit einer Anzeige ausgerüstet; bei der eventuelle Parameter und
Störungen abgerufen werden können.
Die Kontrolltafel besteht aus 5 Tasten (ON/OFF, TEST, SET, DOWN e UP) und einem Anzeigedisplay mit 3 Stellungen,
die mit Symbolen (Bild 1) oder DP1 DP2 DP3 (Bild 2) gekennzeichnet sind.
Mit dem hier unten dargestellten Display kann die Maschine auf korrekte Funktion kontrolliert werden.

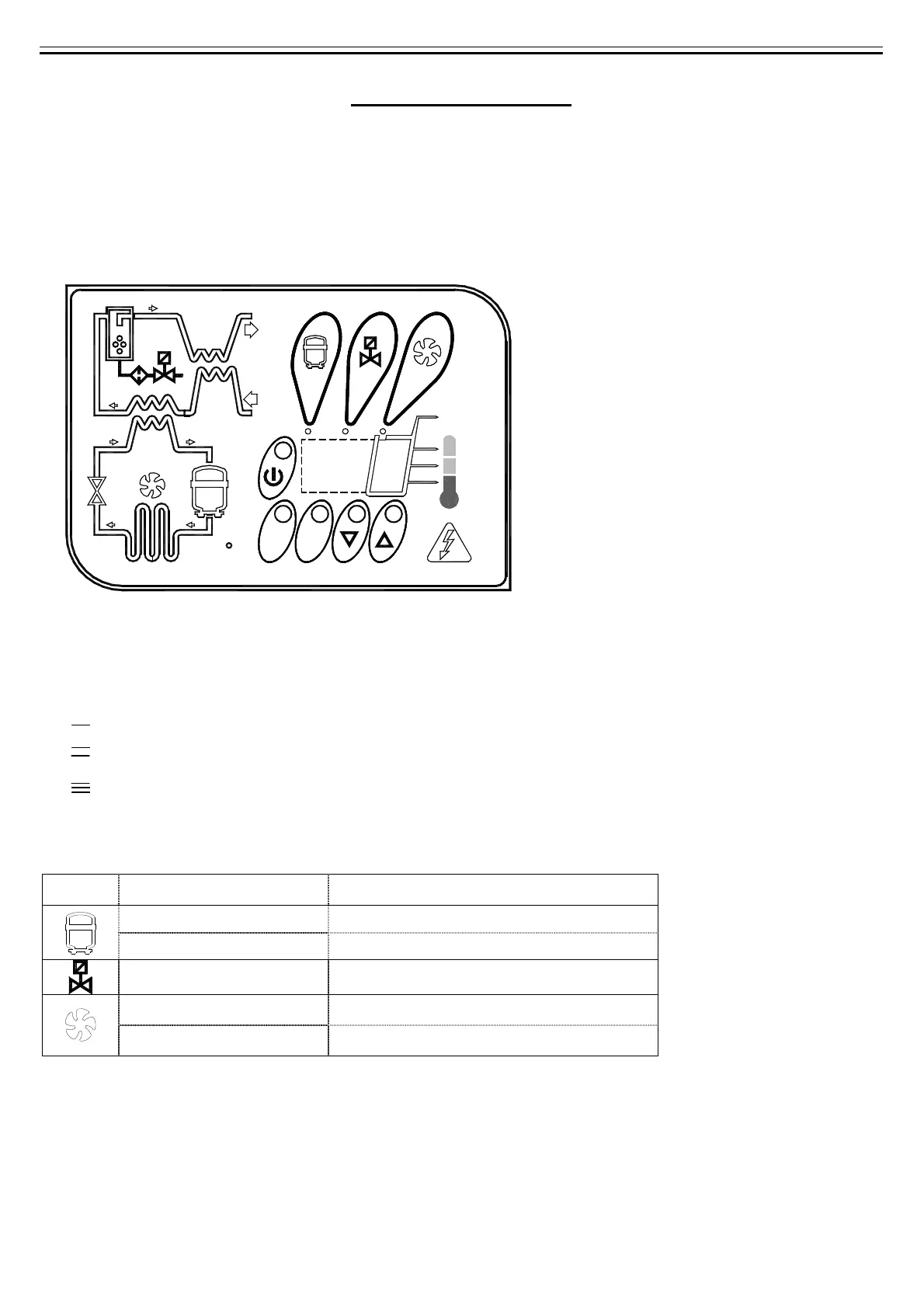

Bild. 1 (Mod. 18 ÷ 480 Nm3/h)
TEST
DEW POINT
LEVEL
SET
LOAD
%
SIGNALSIERUNGSLED
On Wenn der Trockner im on ist und die Menge und die Temperatur der Eingangsluft niedriger als die
Typenschildwerten sind;
On Wenn der Trockner im on ist und die Menge und die Temperatur der Eingangsluft regelmäßig sind;
On Wenn der Trockner im on ist und die Menge und die Temperatur der Eingangsluft mittelhoch sind;
On Wenn der Trockner im on ist und die Menge und die Temperatur der Eingangsluft höher als die
Typenschildwerten sind;
SIGNALISIERUNGSLED (Mod. 18 ÷ 480 Nm3/h)
LED
STATUS DESCRIPTION
ON
Aktiver Kompressor
LEUCHTEND
Programmierungsmodalität
ON
Aktiver Kondensatablass
ON
Geschwindigkeit des Lüfters = 100%
LEUCHTEND
Geschwindigkeit des Lüfters < 100%
