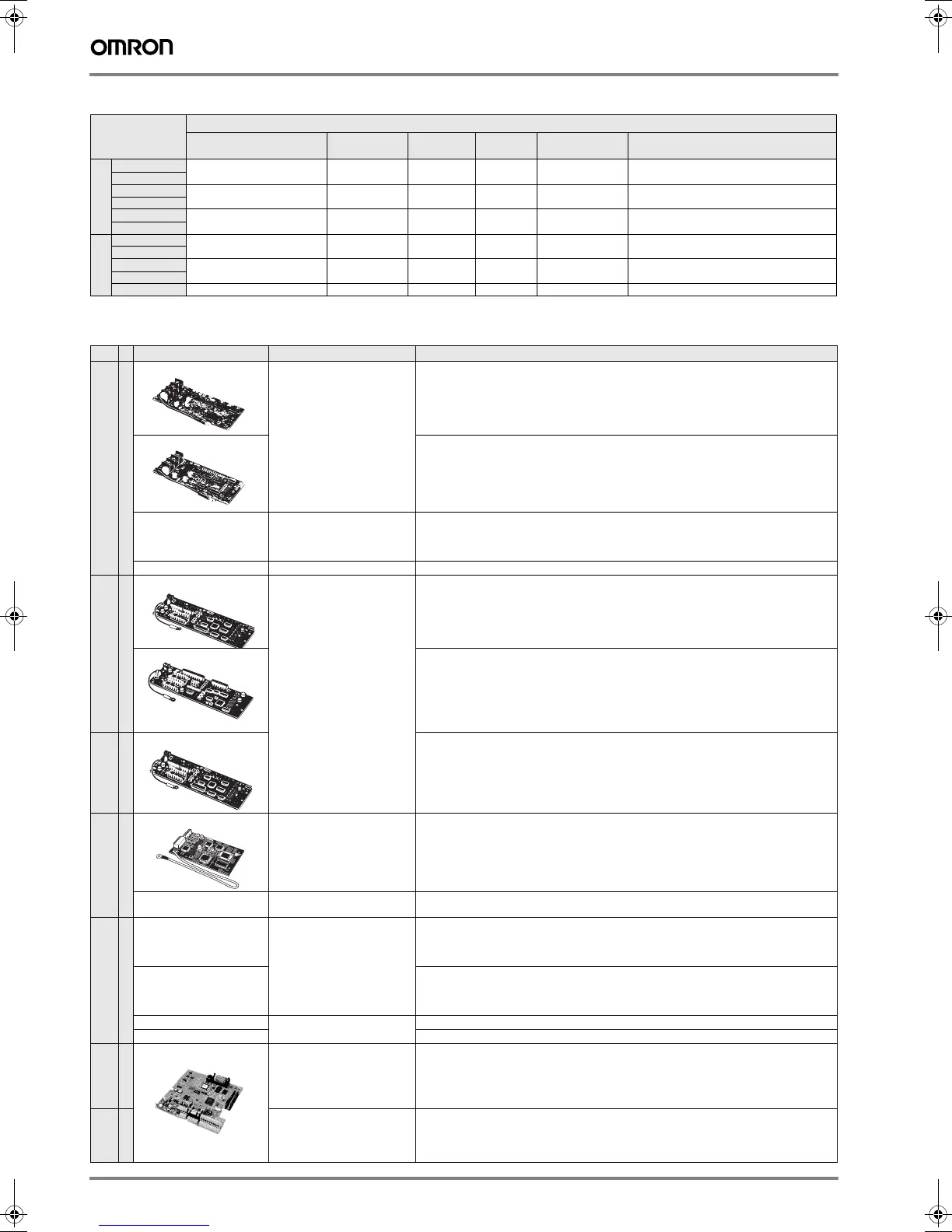

246 Inverter
400 V
Schede opzionali
Modello di inverter
Varispeed L7
Filtri di linea
Tipo
Classe
EN55011
Corrente (A) Peso (kg)
Dimensioni
W x D x H
Installazione W1 x H1 x M vite
Footprint
CIMR-L7Z44P0
3G3RV-PFI3018-E
B, 25 m
A100 m
18 1,3 143x46x330 115x313xM5
CIMR-L7Z45P5
CIMR-L7Z47P5
3G3RV-PFI3035-E
B, 25 m
A100 m
35 2,1 213x51x355 175x336xM6
CIMR-L7Z4011
CIMR-L7Z4015
3G3RV-PFI3060-E
B, 25 m
A100 m
60 4,0 238x60x408 205x390x6
CIMR-L7Z4018
Standard
CIMR-L7Z4022
3G3RV-PFI3070-E A, 100 m 70 3,4 80x220x329 55x314xM6
CIMR-L7Z4030
CIMR-L7Z4037
3G3RV-PFI3100-E A, 100 m 100 4,0 90x180x310 65x296xM6
CIMR-L7Z4045
CIMR-L7Z4055 3G3RV-PFI3130-E A, 100 m 130 4,7 90x180x310 65x295xM6
Tipo Modello Descrizione Funzione
B
Schede di monitor
AO-08 / 3G3IV-PAO08
Schede analogiche di monitor
Segnali analogici di monitor uscita dell’inverter (frequenza di uscita, corrente di uscita, ecc.).
Risoluzione: 8 bit (1/256)
Tensione di uscita: 0..10V. Canali di uscita: 2
AO-12 / 3G3IV-PAO12
Segnali analogici di monitor uscita dell’inverter (frequenza di uscita, corrente di uscita, ecc.).
Risoluzione: 11 bit (1/2048) + codice
Tensione di uscita: 0..10V. Canali di uscita: 2
DO-08 / 3G3IV-PDO08 Scheda digitale di m onitor
Segnali digitali isolati di monitor dell’inverter durante la marcia (allarme, rilevamento di velocità
zero, ecc.).
Uscite: 6 fotoaccoppiate (48 V, 50 mA o inferiore)
2 relè (250 Vc.a, 1 A o inferiore; 30 Vc.c., 1 A o inferiore)
DO-02C / 3G3IV-PDO02C Scheda di uscita 2 relè 2 uscite a relè multifunzione aggiuntive
C
Schede encoder
PG-B2 / 3G3FV-PPGB2
Schede encoder PG
di controllo della velocità
(per modalità V/f con PG
o vettoriale di flusso)
Ingresso encoder fasi A/B
Risposta in frequenza: 30 kHz max. (alimentazione scheda PG: +12 V, corrente max. 200
mA)
Uscita di monitor degli impulsi: open collector, +24V, corrente max. 30 mA
PG-X2 / 3G3FV-PPGX2
Ingresso encoder fasi differenziali A/B/Z
Risposta in frequenza: 300 kHz max. (alimentazione scheda PG: +5V o +12V, corrente max.
200 mA)
Uscita di monitor degli impulsi: RS-422 line-driver
PG-F2 Opzione encoder Hiperface
D
Schede di rete
3G3RV-PDRT2
Scheda di rete DeviceNet
Consente di mettere in marcia o fermare l’inverter, impostarne i parametri, controllarne la fre-
quenza di uscita e la corrente di uscita, ecc. tramite il master di una rete DeviceNet.
SI-P1 Scheda di rete Profibus-DP
Consente di mettere in marcia o fermare l’inverter, impostarne i parametri, controllarne la fre-
quenza di uscita e la corrente di uscita, ecc. tramite il master di una rete Profibus-DP.
E
Schede di riferimento
AI-14U / 3G3IV-PAI14U
Schede analogiche
di ingresso
Scheda analogica di ingresso con 2 canali ad alta risoluzione
Canale 1: 0..10 V (20 k)
Canale 2: 4..20 mA (250 )
Risoluzione: 14 bit
AI-14B / 3G3IV-PAI14B
Scheda analogica di ingresso con 3 canali ad alta risoluzione
Canali: 0..10 V (20 k),
4..20 mA (250 )
Risoluzione: 13 bit + segno
DI-08 / 3G3IV-PDI08
Scheda di riferimento digitale
Scheda digitale per il riferimento di velocità a 8 bit
DI-16H2 / 3G3IV-PDI16H2 Scheda digitale per il riferimento di velocità a 16 bit
F
Opzione PLC
3G3RV-P10ST8-E
3G3RV-P10ST8-DRT-E
Opzione PLC
Completo di tutte le funzionalità PLC, con installazione ad incastro e accesso diretto ai pa-
rametri dell'inverter nonché agli ingressi e alle uscite analogiche/digitali.
Fieldbus Compobus/S integrato
Per la programmazione è possibile utilizzare gli strumenti Omron standard (slave)
Opzione PLC con DeviceNet
Stesse funzionalità del modello standard con supporto per la rete DeviceNet
C
22
R
5
2
C2
4
P
E
C1
6
U1
1
U8
R6
C
2
6
C
2
8
J
P
3
U6
U7
T1
U9
+
+
R
15
R15
R25
R
15
R20
R30
R
7
R
5
C
5
R21
U
14
C
17
R14
R2
8
R
R11
JP1
C1
U10
C3
R
5
R
1
R2
R36
R3
C
2
1
R35
R70
R1
20
R75
R7
8
R1
1
4
C
2
2
+
+
U
1
+
C35
R
99
U
12
R95
R
39
R4
0
R
5
7
R
5
6
D6
R6
U
15
R
5
4
R55
R
8
TR
2
1
1
R11
R1
1
0
R107
R113
TR1
C13
U13
C10
S
I
-
N
N. codice
U1
7
7360
0
-C0210
JP5
JP6
R
T
4
R
10
R10
R105
R
1
02
C
12
C11
R94
R97
R96
C
2
0
R
95
C39
R13
1
Y1
U10
C
33
