Varispeed L7 241
Inverter

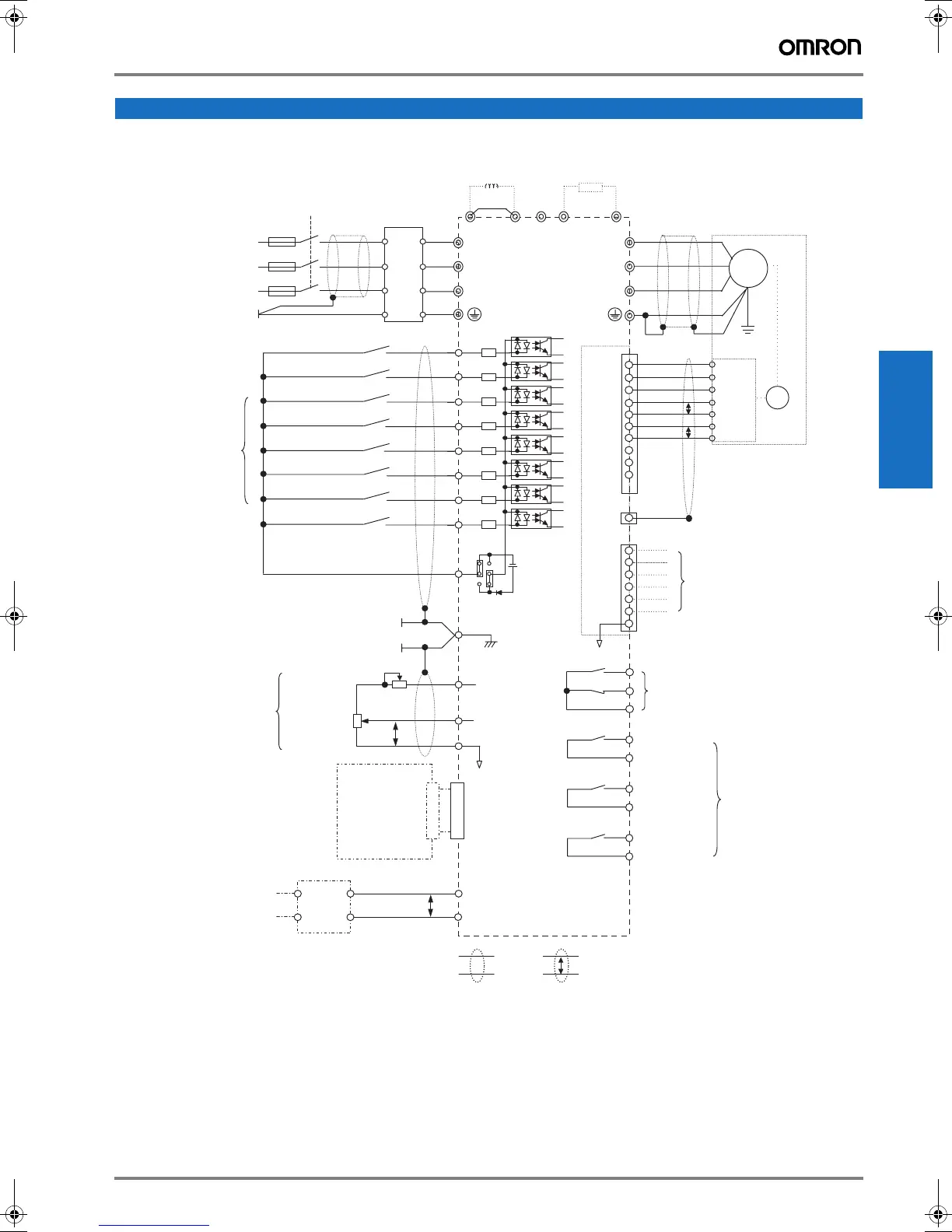

Collegamenti standard
Installazione
Reattanza c.c. per migliorare il fattore
di potenza in ingresso (opzionale)
Barra di cortocircuito
L1 (R)
U/T1
Motore
PG
P
P
IM/PM
TA1
TA3
TA2
PG-X2
(opzionale)
V/T2
W/T3
(+1) (+2) B1 B2(−)
L2 (S)
L3 (T)
Contattore
magnetico
Filtro
di
ingresso
L1
L2
L3
PE
S1
S2
S3
S4
S5
S6
S7
BB
SC
+24 V, 8 mA
IP24V (24 V)
Impulso A
Impulso B
Impulso Z
Uscita a impulsi di monitor
Livello RS-422
(lunghezza max. cavi:
100 m)
Uscita a contatto di errore
250 Vc.a., 1A max.
30 Vc.c., 1 A o max.
Uscite digitali
multifunzione
250 Vc.a., 1A o max.
30 Vc.c., 1 A o max.
Comando freno
(impostazione
di fabbrica)
Comando contattore
(impostazione
di fabbrica)
Inverter pronto
(impostazione
di fabbrica)
CN5 (impostazione NPN)
Alimentazione
analogica
+15 V 20 mA
Ingresso analogico
frequenza di riferimento
0 … 10 V
Alimentazione
scheda di controllo
Cavi
schermati
Cavi schermati a doppini
intrecciati
E(G)
+V
A1
AC
P0
N0
3
1
P
P
2
0 V
MA
MB
M1
M2
M3
M4
M5
M6
MC
0 ... 10 V
2CN
Potenza trifase
380 ... 480 V
50/60Hz
Ingressi digitali
multifunzione
(impostazioni
di fabbrica)
Marcia avanti/Arresto
Marcia indietro/Arresto
Velocità nominale
Velocità di manutenzione
Velocità intermedia
Velocità di arrivo al piano
Non utilizzato
Blocco delle basi hardware
Regolazione
Ingresso
analogico
Schede di
comunicazione e
controllo
(opzionali)
Convertitore
c.c/c.c
(opzionale)
Tensione di
ingresso
48/96 Vc.c.
da batteria
Nota
1. I terminali del circuito principale sono indicati da due cerchi e
quelli del circuito di comando sono indicati da un solo cerchio.
2 KΩ
2 KΩ
Resistenza di frenatura
(opzionale)
