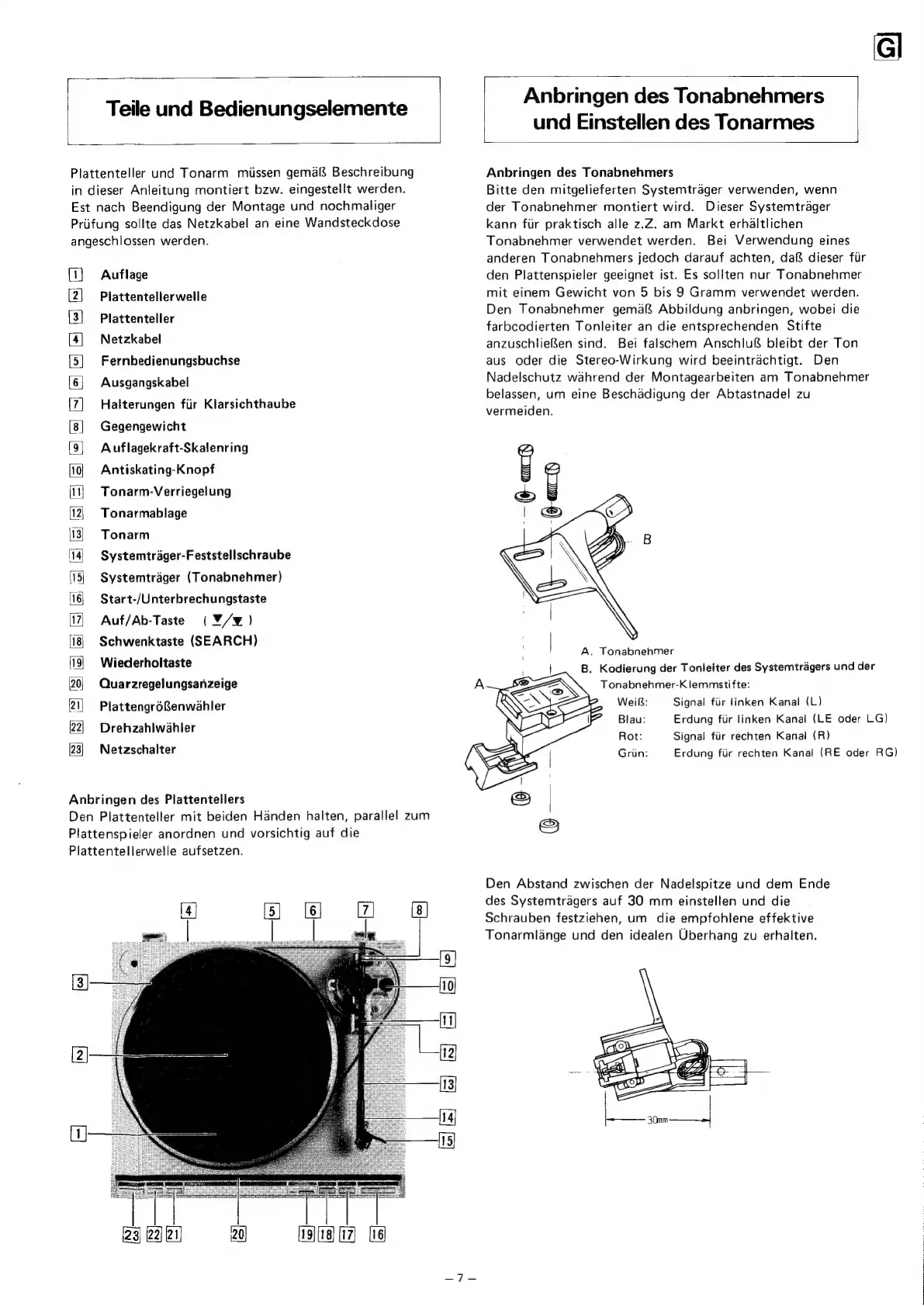

Teile und Bedienungselemente
Plattenteller und Tonarm miussen gemalS Beschreibung
in dieser Anleitung montiert bzw. eingestellt werden.
Est nach Beendigung der Montage und nochmaliger
Priifung sollte das Netzkabel an eine Wandsteckdose
angeschlossen werden.
[1] Auflage
[2] Plattentellerwelle
[3] Plattenteller
4| Netzkabel
[5] Fernbedienungsbuchse
(6} Ausgangskabel
{7] Halterungen fiir Klarsichthaube
[8] Gegengewicht
[9] Auflagekraft-Skalenring
10} Antiskating-Knopf
(11! Tonarm-Verriegelung
(12) Tonarmablage
{13} Tonarm
114] Systemtrager-Feststellschraube
{15} Systemtrager (Tonabnehmer)
(16 Start-/Unterbrechungstaste
17] Auf/Ab-Taste (¥/¥ )
[18] Schwenktaste (SEARCH)
(19] Wiederholtaste
20] Quarzregelungsanzeige
21} Plattengr6Renwahler
22] Drehzahtwahler
23} Netzschalter
Anbringen des Plattentellers
Den Plattenteller mit beiden Handen halten, parallel zum
Plattenspieler anordnen und vorsichtig auf die
Plattentellerwelle aufsetzen.
S} [e]
Jf) fs) &) &)
Gl
Anbringen des Tonabnehmers
und Einstellen des Tonarmes
Anbringen des Tonabnehmers
Bitte den mitgelieferten Systemtrager verwenden, wenn
der Tonabnehmer montiert wird. Dieser Systemtrager
kann fir praktisch alle z.Z. am Markt erhaltlichen
Tonabnehmer verwendet werden. Bei Verwendung eines
anderen Tonabnehmers jedoch darauf achten, daf§ dieser fur
den Plattenspieler geeignet ist. Es sollten nur Tonabnehmer
mit einem Gewicht von 5 bis 9 Gramm verwendet werden.
Den Tonabnehmer gema Abbildung anbringen, wobei die
farbcodierten Tonleiter an die entsprechenden Stifte
anzuschlieBen sind. Bei falschem Anschluf$ bleibt der Ton
aus oder die Stereo-Wirkung wird beeintrachtigt. Den
Nadelschutz wahrend der Montagearbeiten am Tonabnehmer
belassen, um eine Beschadigung der Abtastnadel zu
vermeiden.
A. Tonabnehmer
{
B.
Kodierung
der
Tonleiter
des
Systemtragers
und
der
Tonabnehmer-Klemmstifte:
WeiR: Signal fir linken Kanal (L)
Blau: Erdung fiir linken Kanal (LE oder LG)
Rot: Signal fir rechten Kanal (R)
Grun: Erdung fiir rechten Kanal (RE oder RG)
Den Abstand zwischen der Nadelspitze und dem Ende
des Systemtragers auf 30 mm einstellen und die
Schrauben festziehen, um die empfohlene effektive
Tonarmlange und den idealen Uberhang zu erhalten.
