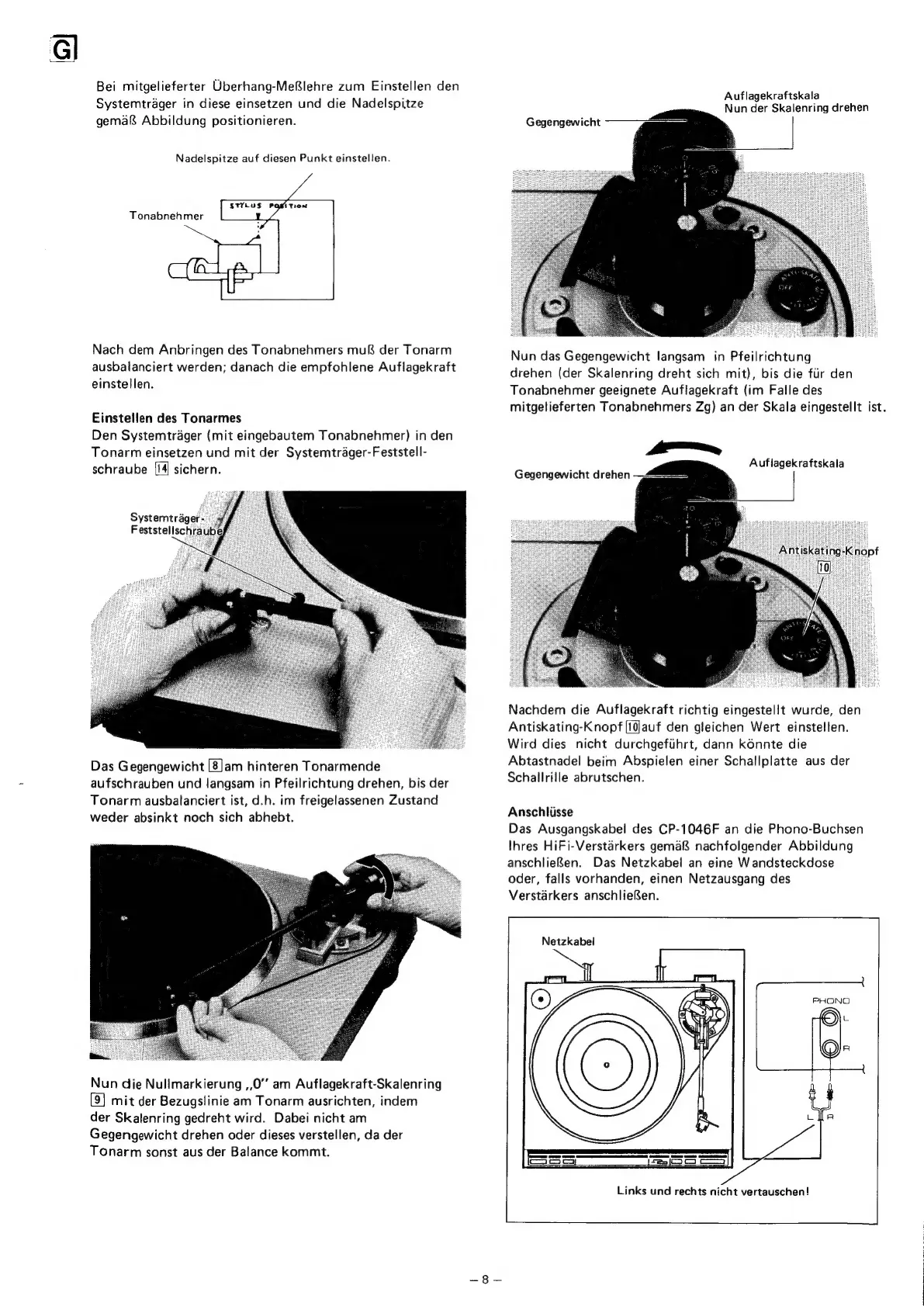

Bei mitgelieferter Uberhang-MeBlehre zum Einstellen den
S zs ‘di : adie Nadelgoit Auflagekraftskala
ystemtrager in diese einsetzen und die Nadelspitze Nun der Skalenring drehen
gemaR Abbildung positionieren. Gegengewicht
Nadelspitze auf diesen Punkt einstellen.
Tonabnehmer
Nach dem Anbringen des Tonabnehmers mu& der Tonarm
ausbalanciert werden; danach die empfohlene Auflagekraft
einstellen.
Nun das Gegengewicht langsam in Pfeilrichtung
drehen (der Skalenring dreht sich mit), bis die fiir den
Tonabnehmer geeignete Auflagekraft (im Falle des
. mitgelieferten Tonabnehmers Zg) an der Skala eingestellt ist.
Einstellen des Tonarmes
Den Systemtrager (mit eingebautem Tonabnehmer) in den
Tonarm einsetzen und mit der Systemtrager-Feststell- Fe
schraube
|!4}
sichern.
Gegengewicht
drehen
Auflagekraftskala
Systemtrager-
Nachdem die Auflagekraft richtig eingestellt wurde, den
Antiskating-Knopf [!0)auf den gleichen Wert einstellen.
Wird dies nicht durchgefiihrt, dann kénnte die
Abtastnadel beim Abspielen einer Schallplatte aus der
Schallrille abrutschen.
Das Gegengewicht [8]am hinteren Tonarmende
aufschrauben und langsam in Pfeilrichtung drehen, bis der
Tonarm ausbalanciert ist, d.h. im freigelassenen Zustand
weder absinkt noch sich abhebt. Anschliisse
Das Ausgangskabel des CP-1046F an die Phono-Buchsen
Ihres HiFi-Verstarkers gema& nachfolgender Abbildung
anschlieBen. Das Netzkabel an eine Wandsteckdose
oder, falls vorhanden, einen Netzausgang des
Verstarkers anschlieRen.
Netzkabel
Nun die Nulimarkierung ,,0’’ am Auflagekraft-Skalenring
[9] mit der Bezugslinie am Tonarm ausrichten, indem
der Skalenring gedreht wird. Dabei nicht am
Gegengewicht drehen oder dieses verstellen, da der
Tonarm sonst aus der Balance kommt.
